| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SMT |
| ได้รับการรับรอง: | ISO9001 / SGS |
| หมายเลขรุ่น: | SMT-WR100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
| เวลาการส่งมอบ: | 30-55 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 1 ชิ้น / 30-55 วัน |
| ชื่อ: | เครื่องกำเนิดไฟฟ้า Electirc Motor Stator เครื่องม้วนขดลวดอัตโนมัติ | นักบิน: | 200mm |
|---|---|---|---|
| หมายเลขโอน: | 2-8 ชิ้น | แหล่งจ่ายไฟ: | 220V/50/60Hz 1.5Kw |
| มิติ: | (L)1051*(W)1811*(H)1501mm | หัวม้วน: | 2-6 ชิ้น |
| ความกดอากาศ: | 0.6-0.7MPa | เส้นผ่านศูนย์กลางลวด: | 0.15-0.9mm |
| แสงสูง: | เครื่องม้วนขดลวดพัดลมเพดาน,เครื่องม้วนพัดลมเพดาน,เครื่องม้วนขดลวดอัตโนมัติ ISO9001 |
||

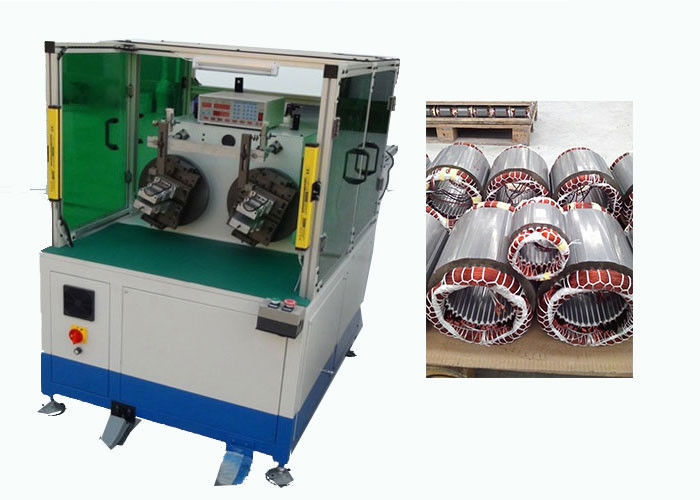

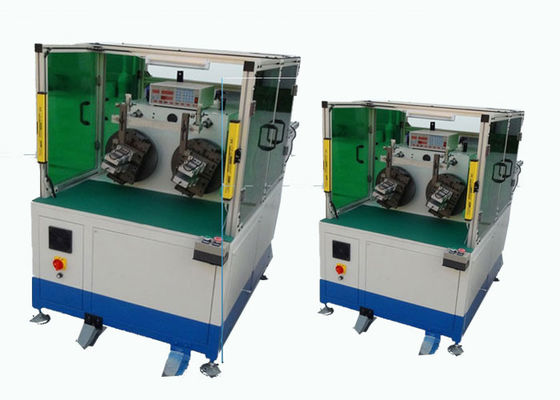

เครื่องกำเนิดไฟฟ้า Electirc Motor Stator เครื่องม้วนขดลวดอัตโนมัติ ISO9001 / SGS
1. เครื่องใส่ขดลวดและลิ่มพร้อมกัน การแทรกคอยล์ถูกควบคุมโดยระบบเซอร์โวมอเตอร์ และการแทรกลิ่มด้วยมอเตอร์ความถี่ตัวแปร
2. มันถูกควบคุมโดย HMI และเครื่องสามารถวินิจฉัยการแยกย่อยได้โดยอัตโนมัติ
3. เครื่องนี้เหมาะสำหรับวัสดุม้วนแผ่นฟิล์มโพลีเอสเตอร์ที่มีความหนาคงที่และความกว้างคงที่ (ลูกค้ากำหนดขนาดความกว้างและความหนา)
4. การป้อนลิ่มโดยใช้สเต็ปปิ้งมอเตอร์สามารถกำหนดระยะป้อน ตัด ขึ้นรูป ใส่หมายเลขช่องได้
5. มีทั้งลวดทองแดงและลวดอลูมิเนียม
6. กำลังการผลิต ≤25s/ชุด (ไม่รวมชั่วโมงการทำงานสำหรับงานเสริม)
7. เครื่องนี้ควบคุมโดย PLCพารามิเตอร์ทั้งหมดสามารถตั้งค่าได้บนหน้าจอสัมผัส
(1) ข้อมูลเครื่องหลัก
| แบบอย่าง | WR100 |
| เส้นผ่านศูนย์กลางลวด | 0.15-0.8mm |
| ความเร็วในการหมุน | 800r / นาที |
| หัวม้วน | 2 ชิ้น |
| เส้นผ่านศูนย์กลางวงสวิง | 250mm |
| แม็กซ์ระยะคดเคี้ยว | 160mm |
| ความกดอากาศ | 0.4-0.7Mpa |
| พาวเวอร์ซัพพลาย | 220V/50/60Hz 1.5Kw |
| ขั้นต่ำ | 1 ชิ้น |
| มิติ | (L)1050*(W)1800*(H)1500mm |
(2)ขั้นตอนการทำงานของเครื่องนี้
ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000 ชิ้น/8 ชั่วโมง มันเป็นเพียงความคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องกระดองและจำนวนเทิร์น
โหลดกระดองบนรถรับส่งด้วยตนเอง กดปุ่ม START รถรับส่งจะส่งอาร์มาเจอร์ไปยังตำแหน่งม้วน และไขลานอัตโนมัติ การทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะนำอาร์เมเจอร์ที่เสร็จแล้วออกจากตำแหน่งที่คดเคี้ยว ผู้ดำเนินการจะยกเลิกการโหลดกระดองที่เสร็จแล้ว เสร็จไปหนึ่งรอบ
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6
(4)โปรไฟล์ OEM/ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งการตลาดที่ใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
ผลิตภัณฑ์ส่วนใหญ่จะใช้ในยานยนต์พลังงานใหม่ มอเตอร์เซอร์โว เครื่องกำเนิดไฟฟ้า มอเตอร์สามเฟส มอเตอร์ปั๊ม มอเตอร์คอมเพรสเซอร์ มอเตอร์เครื่องใช้ในครัวเรือน และมอเตอร์เหนี่ยวนำอื่น ๆในฐานะผู้นำระดับโลก เรามีข้อได้เปรียบที่ชัดเจนในด้านการประกอบสเตเตอร์และแกนโรเตอร์ ฉนวนช่อง ขดลวดอัตโนมัติ การใส่อัตโนมัติ การหลอมรวมอัตโนมัติ การเคลือบเรซินอัตโนมัติ และเทคโนโลยีการผลิตมอเตอร์อื่นๆ สำหรับขนาดและรูปร่างสล็อตของสเตเตอร์ที่แตกต่างกัน
