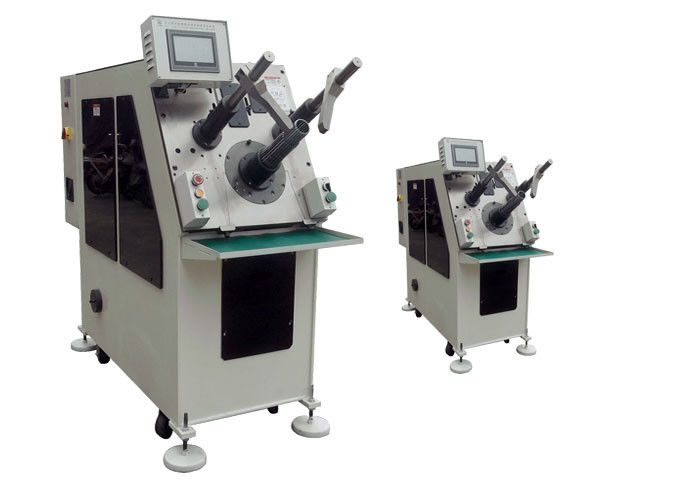

เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ

เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ

  • เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ
  • เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ
เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO / SGS Audit
หมายเลขรุ่น: SMT-K90
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้อัดพร้อมถุงพลาสติก
เวลาการส่งมอบ: 7 - 10 สัปดาห์
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 1 ชิ้น / 7 - 10 สัปดาห์
ติดต่อ
รายละเอียดสินค้า
ชื่อ: เครื่องใส่คอยล์อัตโนมัติมอเตอร์ขนาดเล็กสำหรับเครื่องใส่สเตเตอร์ / คอยล์ แบบอย่าง: K90
รหัสสเตเตอร์: 20-100มม สเตเตอร์ OD: ≤160มม
การเดินทางด้วยเครื่องมือ: 3-10mm แหล่งจ่ายไฟ: ≤70มม
เงื่อนไข: ใหม่ การรับประกัน: 12 เดือน
แสงสูง:

เครื่องใส่คอยล์

,

เครื่องใส่ลิ่ม

,

เครื่องใส่คอยล์อัตโนมัติมอเตอร์

เครื่องใส่คอยล์อัตโนมัติสำหรับสเตเตอร์ / เครื่องใส่คอยล์ SMT - K90





เครื่องใส่ขดลวดและลิ่มพร้อมกัน การใส่ขดลวดถูกควบคุมโดยระบบเซอร์โวมอเตอร์ และการใส่ลิ่มโดยมอเตอร์ความถี่แปรผัน
มันถูกควบคุมโดย HMI และเครื่องสามารถวินิจฉัยการเสียได้โดยอัตโนมัติ
เครื่องนี้เหมาะสำหรับวัสดุม้วนลิ่มฟิล์มโพลีเอสเตอร์ที่มีความหนาคงที่และความกว้างคงที่ (ขนาดความกว้างและความหนาจัดทำโดยลูกค้า)
การป้อนลิ่มทำได้โดยใช้สเต็ปปิ้งมอเตอร์ ป้อนความยาว ตัด ขึ้นรูป ใส่หมายเลขช่องได้
ใช้ได้ทั้งลวดทองแดงและลวดอะลูมิเนียม
กำลังการผลิต ≤25s/ชุด (ไม่รวมชั่วโมงทำงานสำหรับงานเสริม)
อัตราคุณสมบัติหลักสำหรับลวดทองแดง ≥98.5% หลังจากทำใหม่ อัตรา ≥99.5%



เครื่องใส่ขดลวดสเตเตอร์มอเตอร์เหนี่ยวนำอัตโนมัติ

รายละเอียดด่วน:

1. ใส่ขดลวดเข้าไปในช่องสเตเตอร์โดยอัตโนมัติ
2. เครื่องนี้ใช้สำหรับสเตเตอร์มอเตอร์เหนี่ยวนำ
3. ใส่ขดลวด / ขดลวดและลิ่ม / ฝาครอบด้านบนพร้อมกัน
4. ใช้งานง่าย เสียงรบกวนต่ำ ความเร็วที่รวดเร็ว และระบบอัตโนมัติสูง
5. PLC และการควบคุมหน้าจอสัมผัส

คำอธิบาย:

เครื่องนี้เหมาะสำหรับการใส่ขดลวดและลิ่มเข้าไปในสเตเตอร์โดยระบบเซอร์โวเครื่องใส่ขดลวดสเตเตอร์ประเภทนี้สามารถใส่ขดลวดและลิ่มหรือขดลวดและลิ่มตรงกลางช่องเข้าไปในสเตเตอร์ในแต่ละครั้งการป้อนลิ่มจะต้องทำ bt สเต็ปปิ้งมอเตอร์ และการใส่ขดลวดและลิ่มจะทำโดยระบบเซอร์โวสามารถตั้งค่าพารามิเตอร์ต่าง ๆ ในส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรความเร็วและโหมดการป้อนสามารถรับได้ตามอัตราการเติมสล็อตและลวดชนิดต่างๆการผลิตสเตเตอร์ขนาดต่างๆ สามารถทำได้โดยการเปลี่ยนเครื่องมือโดยเฉพาะมอเตอร์เหนี่ยวนำขนาดเล็ก เช่น มอเตอร์เครื่องปรับอากาศ มอเตอร์เครื่องซักผ้า มอเตอร์บีบอัด มอเตอร์พัดลม เครื่องกำเนิดไฟฟ้า และมอเตอร์ปั๊ม

ข้อมูลทางเทคนิค

OD สเตเตอร์สูงสุด 160มม
รหัสสเตเตอร์ 20~100มม
ความยาวสแต็กสเตเตอร์สูงสุด 120มม
ช่วงหมายเลขสล็อต 8~48 ช่อง
อัตราการป้อนม้วนสูงสุด 80%
สายที่เหมาะสม ลวดทองแดง/ลวดอลูมิเนียม
แหล่งพลังงาน 380V/50Hz
แหล่งอากาศ 0.5-0.8MPa
ผลผลิตของเครื่องจักร 400 ชิ้น/ 8 ชม
ขนาดเครื่อง 1800มม. × 650มม. × 1700มม
น้ำหนัก ประมาณ 1,000Kg

แอปพลิเคชัน:

เครื่องนี้สามารถใส่ขดลวด/ขดลวดและลิ่ม/ฝาครอบด้านบนลงในช่องสเตเตอร์ได้พร้อมกันเครื่องนี้ใช้สำหรับสเตเตอร์มอเตอร์เหนี่ยวนำซึ่งตรงตามข้อกำหนดในตารางด้านล่าง

ความได้เปรียบในการแข่งขัน:

ใช้งานง่าย ความเร็วที่รวดเร็ว และระบบอัตโนมัติระดับสูง ใส่ลิ่มและขดลวดพร้อมกันประหยัดค่าแรง.PLC และการควบคุมหน้าจอสัมผัส


หน้าที่และคุณลักษณะหลักของเครื่อง
ล.เครื่องใส่ขดลวดและลิ่มพร้อมกัน การใส่ขดลวดถูกควบคุมโดยระบบเซอร์โวมอเตอร์ และการใส่ลิ่มโดยมอเตอร์ความถี่แปรผัน
2. มันถูกควบคุมโดย HMI และเครื่องสามารถวินิจฉัยรายละเอียดได้โดยอัตโนมัติ
3. เครื่องนี้เหมาะสำหรับวัสดุม้วนลิ่มฟิล์มโพลีเอสเตอร์ที่มีความหนาคงที่และความกว้างคงที่ (ขนาดความกว้างและความหนาจัดทำโดยลูกค้า)
4. การป้อนลิ่มทำได้โดยสเต็ปปิ้งมอเตอร์สามารถตั้งค่าความยาวการป้อน, การตัด, การขึ้นรูป, การใส่หมายเลขช่องได้
5. ใช้ได้ทั้งลวดทองแดงและลวดอลูมิเนียม
6. กำลังการผลิต ≤25s/ชุด (ไม่รวมชั่วโมงทำงานเสริม)
องค์ประกอบหลัก
PLC: มิตซูบิชิ
เซอร์โวมอเตอร์:มิตซูบิชิ
มอเตอร์ป้อนลิ่ม: Sihai
หน้าจอสัมผัส:Tongtai
กระบอกสูบ: บตท
เซ็นเซอร์:ออโตนิคส์
สวิตช์และปุ่ม: Schneider
ชิ้นส่วนไฟฟ้าอื่นๆ: Delixi/Schneider

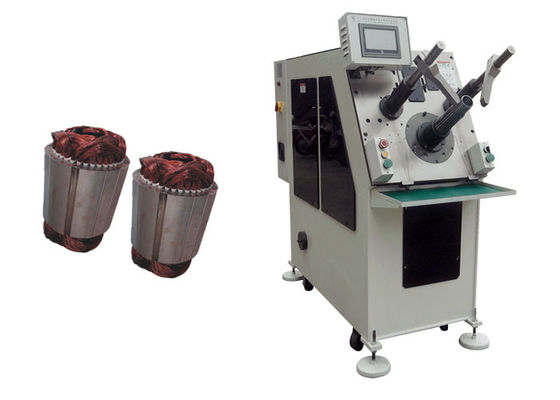

เครื่องใส่ขดลวดสเตเตอร์มอเตอร์เหนี่ยวนำอัตโนมัติ


เครื่องใส่ขดลวดสเตเตอร์มอเตอร์ขนาดเล็กเครื่องใส่ขดลวดอัตโนมัติ 0
