สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO / BV / SGS |
หมายเลขรุ่น: | QLR70 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Price unit: USD; Price is negotiable, it depends on different stator production request. |
รายละเอียดการบรรจุ: | แผ่นไม้อัด, แพคเกจสูญญากาศ, ฟิล์มห่อ |
เวลาการส่งมอบ: | 55-60 วันหลังจากสั่งซื้อ |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 5 ชุด / ชุดต่อเดือน |
เครื่องจักร: | 4 หัวม้วนสายทองแดง / AL เครื่องม้วนสำหรับทำ Winding Stators | แบบอย่าง: | SMT-QLR70 |
---|---|---|---|
หัวม้วน: | โฟร์ | Wire Dia. ลวด Dia. Max แม็กซ์: | Φ1.0mm |
ความกดอากาศ: | อย่างน้อย 0.6MPa | NW: | ≈2300Kg |
แสงสูง: | เครื่องม้วนขดลวดพัดลมเพดาน,เครื่องม้วนพัดลมเพดาน,เครื่องม้วนขดลวด 4 หัว |

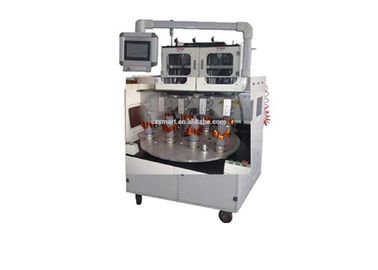

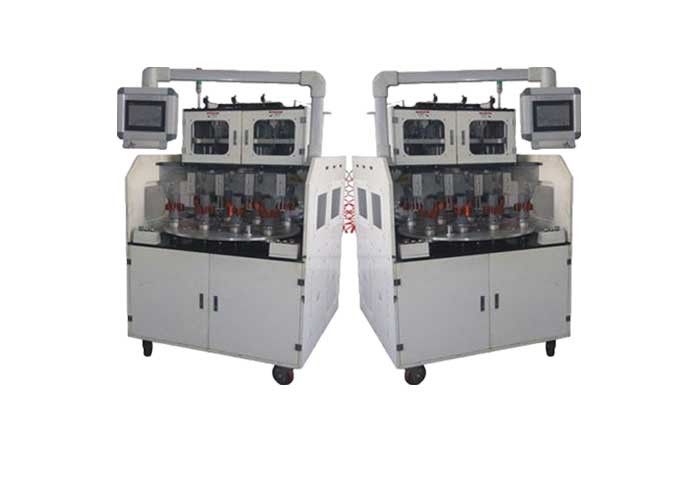

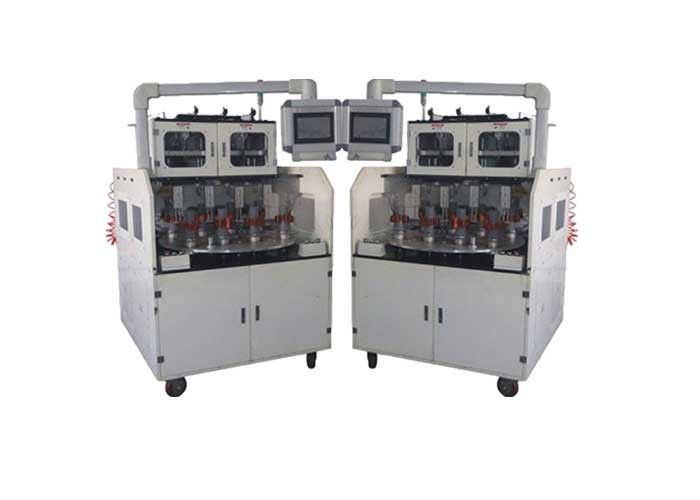

4 เครื่องม้วนสายไฟทองแดง / สายไฟ AL เครื่องขดลวดสำหรับการสร้างตัวคดเคี้ยว SMT-QLR70
คำแนะนำโดยย่อของเครื่อง
เครื่อง "4 หัวคดเคี้ยวสายทองแดง / สายไฟขดลวดสำหรับการสร้างตัวคดเคี้ยว" ใช้สำหรับม้วนสายไฟฟ้าไปยังขดลวดหลายตัวโดยอัตโนมัติและวางขดลวดเข้าไปในถ้วยโอนอย่างเป็นระเบียบ
ใช้มอเตอร์เซอร์โวหกตัวเพื่อควบคุมการเคลื่อนไหวเช่นการปั้นแม่พิมพ์ความเร็วสูงการหมุนจานหมุนและการจัดทำดัชนีการถ่ายโอนถ้วย ฯลฯ สามารถบรรลุอัตราการรับรองที่สูงขึ้นและมีการวางจำหน่ายได้สูง
ผู้ปฏิบัติงานต้องยืนเมื่อใช้งาน

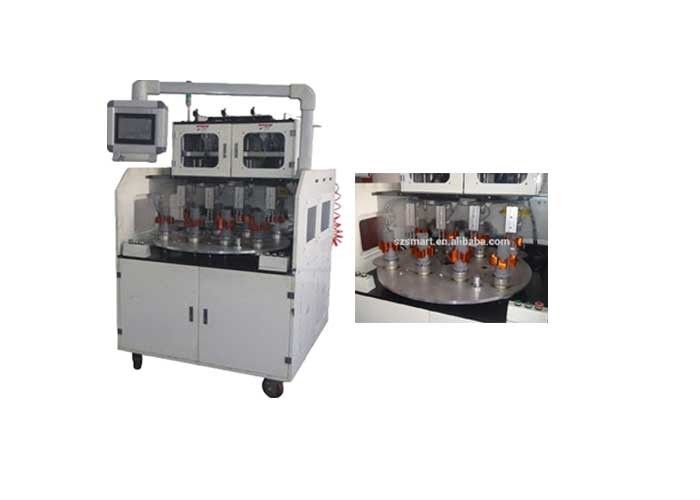

ติดตั้งสี่หัวคดเคี้ยวและแปดสถานีทำงานกับจานเสียง สามารถหมุนขดลวดได้โดยตรงและเป็นระเบียบในถ้วยถ่ายโอนซึ่งควบคุมโดยมอเตอร์เซอร์โว 6 ตัว หากใช้เครื่องขดลวดแนวตั้งขดลวดเพื่อขดลวดลมมันจะสะดวกสำหรับการใส่ขดลวดของ stators ที่มีช่องเติมสูงปัจจัยและความกว้างของช่องเปิดขนาดเล็ก ดังนั้นจึงสามารถประหยัดแรงงานได้อย่างมีประสิทธิภาพ
(1) พารามิเตอร์ทางเทคนิค
แบบ | SMT-QLR70 |
หัวม้วน | 4PC |
เส้นผ่านศูนย์กลางของสาย | Φ0.2mm ~ Φ1.0mm |
ความเร็วลมคดเคี้ยว | ≤3000r / นาที |
ความสูงกองสูงสุด | ≤70mm |
ขดลวดแม่นยำ | ± 0 รอบ |
แหล่งจ่ายไฟ | 380V / 50 / 60Hz 7Kw |
ความดันอากาศ | ≥0.6MPa |
น้ำหนัก | ≈2300Kg |
มิติ | (L) × 1350 (W) × 1000 (H) 1800mm |
(3) ข้อกำหนดหลัก
1 ชนิดของสี่หัวและสองสถานีเครื่องม้วนอัตโนมัติ;
2. สามารถเป่าลมได้ 4 เฟสในครั้งเดียวซึ่งสามารถต่อสายไฟได้หลายสาย
3. วางขดลวดอัตโนมัติในการถ่ายโอนข้อมูลแบบเดิม
4. แกนหมุนหกแกนถูกควบคุมโดยเซอร์โวมอเตอร์: หลักแกนหมุนความเร็วสูงแม่พิมพ์การเชื่อมต่อและการตัดลวดการหมุนจานหมุนและดัชนีถ้วยโอนทั้งหมดถูกควบคุมโดยมอเตอร์เซอร์โว
5. เหมาะอย่างยิ่งสำหรับตัวปรับสภาพที่มีช่องเติมสูงและช่องเปิดขนาดเล็ก
6 โหมดคดเคี้ยวเช่นอัตโนมัติข้ามการตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติสามารถจะเสร็จสิ้นอย่างต่อเนื่องในเวลาเดียวกัน;
7 พารามิเตอร์สามารถตั้งค่าในอินเตอร์เฟซของมนุษย์เครื่อง, คดเคี้ยวความตึงเครียดสามารถปรับ;
8. รับขดลวดต่อเนื่องหรือไม่ต่อเนื่องและตรงตามขั้ว 2, 4 ขั้วและขดลวดขดลวด 6 ขั้ว;
9. ช่วยประหยัดแรงงานและมีประสิทธิภาพสูง
(4) บริการ
เราทุ่มเทในการพัฒนาและผลิตเครื่องจักร / อุปกรณ์สำหรับการผลิตมอเตอร์ไฟฟ้าเช่นเครื่องคดเคี้ยวเครื่องขดลวด ฯลฯ
การออกแบบและการผลิตเป็นไปตามคำขอของลูกค้า ตัวอย่างเช่นการออกแบบรูปร่างแบรนด์คอมโพเนนต์และสีของเครื่อง ฯลฯ สามารถ specilized ถ้าลูกค้ามีคำขอพิเศษ นอกจากนี้เราสามารถช่วยจัดวางเค้าโครงของเครื่องของไซต์ของลูกค้าได้เมื่อจำเป็น
วิศวกรของเราจะให้การสนับสนุนด้านเทคนิคกับลูกค้า ภายในระยะเวลารับประกันหนึ่งปีการสนับสนุนด้านเทคนิคบางส่วนและบางส่วนต้องมีการแทนที่จะเป็นไปโดยอิสระ นอกจากนี้ยังมีบริการหลังการขายในต่างประเทศด้วย หากลูกค้าต้องการความช่วยเหลือจากเราวิศวกรฝ่ายหลังการขายของเราจะอยู่ที่ไซต์ของลูกค้าภายในระยะเวลาอันสั้น
เราอยู่ในแนวคิดการบริการที่ปลอดภัยและเป็นมืออาชีพและมีประสิทธิภาพ "ภูมิปัญญาและมนุษยชาติสู่ทิศทางของการพัฒนาเทคโนโลยีและโลกพร้อม ๆ กับความคืบหน้า" เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าในการสร้างสรรค์งานที่ยอดเยี่ยม
(5) บริการสายการผลิต
ด้วยบริการหลังการขายที่ยอดเยี่ยมวิศวกรที่มีประสบการณ์และมีคุณภาพสูง SMT ให้บริการลูกค้าด้วยอุปกรณ์ประเภทต่างๆสำหรับการผลิตมอเตอร์ไฟฟ้า สามารถเป็นชุดเครื่องเดียวหรือสายการผลิตทั้งหมดจากกระบวนการคดเคี้ยวไปจนถึงขั้นตอนการขึ้นรูปขั้นสุดท้าย
ดังนั้นหากลูกค้าต้องการสายการผลิตทั้งหมดเราสามารถให้บริการด้านการให้คำปรึกษาทางเทคนิคด้านการผลิตและบริการการให้บริการแบบ turn-key รวมทั้งการประเมินต้นทุนมอเตอร์การผลิตความรู้การฝึกอบรมพนักงานการทำโครงการแบบครบวงจร
