สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | SGS / ISO 9001 / BV |
หมายเลขรุ่น: | NR1405 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Machine are quoted in USD dollars and the price can be FOB, CIF and CFR, which depends on customers product. |
รายละเอียดการบรรจุ: | ฟิล์มยืดพลาสติก, กล่องสูญญากาศ, กล่องไม้อัด ขนาดขึ้นอยู่กับขนาดเครื่องที่แท้จริง |
เวลาการส่งมอบ: | 50 วันทำงานหลังจากการชำระเงินดาวน์ |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | ประมาณ 40 ชุด / ชุดต่อไตรมาส |

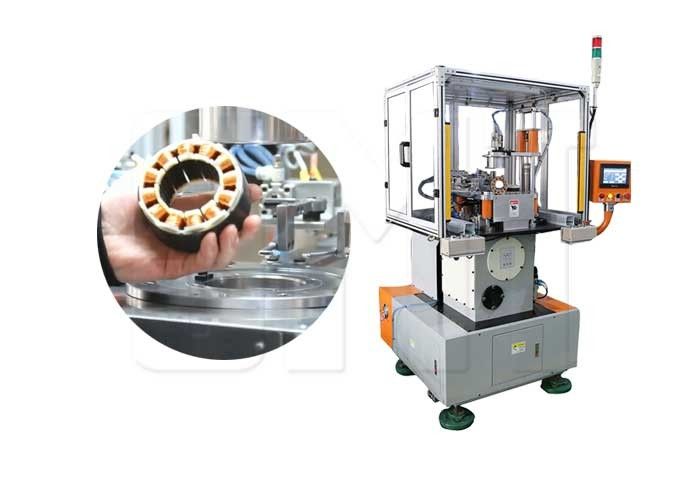

ชื่อ: | เครื่องม้วนเข็ม Stator อัตโนมัติสำหรับเครื่องพิมพ์ BLDC Motor Stator OD 140mm | แบบอย่าง: | SMT-NR1405 |
---|---|---|---|
วัสดุหัวฉีด: | เหล็กทังสเตน | หัวฉีดลวด: | 1 ถึง 3 ชิ้น |
กอง OD: | น้อยกว่า 140mm | การรับประกัน: | หนึ่งปี |
แสงสูง: | เครื่องม้วนขดลวดพัดลมเพดาน,เครื่องม้วนขดลวดมอเตอร์ไฟฟ้า,OD 140mm Stator Winding Machine |

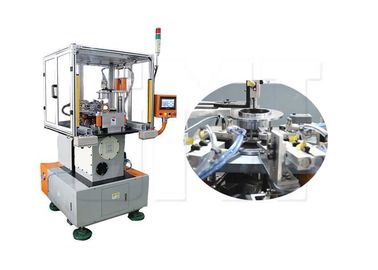

เครื่องม้วนขดลวดมอเตอร์เข็มสองสถานีอัตโนมัติสำหรับ BLDC ในสเตเตอร์สล็อต
1 ถึง 3 เข็มไขลานที่พันสายไฟบนสเตเตอร์เข้าด้วยกันโดยตรงการขอเกี่ยว การตัดและการจัดเรียงลวดอัตโนมัติก็ทำแบบอัตโนมัติเช่นกัน
(1) พารามิเตอร์ทางเทคนิค
แบบอย่าง | SMT-NR1405 |
หมายเลขเข็ม | 1~3 เข็ม |
สเตเตอร์OD | ≤Φ140mm |
รหัสสเตเตอร์ | ≥Φ30mm |
ความสูงของกองสเตเตอร์ | ≤80มม. พร้อมกรอบพลาสติก |
ช่วงเส้นผ่านศูนย์กลางลวด | Φ0.08~Φ1.0มม. |
โหลดความเร็วคดเคี้ยว | ≤600 รอบ/นาที |
ความแม่นยำในการไขลาน | ±0 รอบ |
พลัง | 4.5Kw |
น้ำหนัก | 1000Kg |
มิติ | (L)760×(W)1200×(H)2000mm |
ภาพรวมผลิตภัณฑ์:
เครื่องม้วนขดลวดสเตเตอร์มอเตอร์แบบสองสถานีใช้สำหรับการผลิตมอเตอร์ BLDC ใช้การออกแบบสองสถานีสำหรับการม้วนขดลวดสเตเตอร์แบบหลายขั้ว รอบการทำงานแต่ละรอบจะหมุน 2 สเตเตอร์ในเวลาเดียวกัน จำเป็นต้องโหลดด้วยตนเองเท่านั้น ขดลวดที่คดเคี้ยว เครื่องจะยึดแม่พิมพ์โดยอัตโนมัติซึ่งช่วยลดความเข้มของแรงงานและช่วยเพิ่มประสิทธิภาพในการผลิตอย่างมากการแตะหลายครั้ง (สามารถตั้งค่าได้ด้วยหน้าจอ) การหนีบลวดและการตัดลวดสามารถรับรู้ได้ในระหว่างกระบวนการม้วน สามารถกำหนดจำนวนช่องและจำนวนรอบได้ด้วยส่วนต่อประสานระหว่างคนกับเครื่องจักรอลูมิเนียมอัลลอยด์ทั้งหมด (การรักษาอโนไดซ์) พร้อมการป้องกันอะคริลิกที่นำเข้า การควบคุมการตั้งค่าและการแสดงผลด้วยไฟฟ้าโดย PLC จอแสดงผลและเซอร์โวมอเตอร์นั้นปลอดภัยและเชื่อถือได้มาก
แอปพลิเคชัน
เครื่องม้วนเข็ม BLDC เหมาะอย่างยิ่งสำหรับมอเตอร์ดูดควันช่วง, มอเตอร์ดัดผม, เซอร์โวมอเตอร์, มอเตอร์สำหรับใช้ในครัวเรือนแบบไม่มีแปรง, มอเตอร์สเต็ป, มอเตอร์พัดลม, มอเตอร์พัดลมเพดาน, มอเตอร์พัดลมไร้ใบพัด, เครื่องมือไฟฟ้าไร้แปรงถ่าน, อุปกรณ์การแพทย์ไร้แปรงถ่านและ DC ประเภทอื่น ๆ มอเตอร์แบบไม่มีแปรง
หน้าที่และลักษณะเฉพาะ:
1, สำหรับขดลวดสเตเตอร์ BLDC แบบหลายขั้ว, การขนถ่ายด้วยตนเอง, การหนีบอัตโนมัติ, การม้วนและการตัด
2 กรอบใช้โปรไฟล์อลูมิเนียมหนา 4080 และแผ่นโต๊ะใช้เหล็กหล่อเพื่อดูดซับแรงสั่นสะเทือน แม้จะม้วนด้วยความเร็วสูง การสั่นสะเทือนมีขนาดเล็กมาก
3, ชิ้นส่วนเครื่องมือและอุปกรณ์ยึดใช้โหมดการวางตำแหน่งลง, ตำแหน่งที่มั่นคงและการกระชับที่เชื่อถือได้
4, การหนีบลวดและการตัดลวด, โครงสร้างส่วนสายกะทัดรัด, การหนีบลวดและการตัดลวดเสร็จสิ้นในครั้งเดียว
5, พารามิเตอร์สเตเตอร์และขดลวดที่แตกต่างกันสามารถเปลี่ยนได้อย่างรวดเร็วผ่าน HMI เพื่อปรับให้เข้ากับข้อกำหนดของสเตเตอร์ที่แตกต่างกัน
6, การเปลี่ยนเครื่องมืออย่างรวดเร็ว (20 นาทีด้วยความชำนาญ)
7,การป้องกันโลหะผสมอลูมิเนียมเต็มรูปแบบ
8, การควบคุม PLC, การแสดงข้อผิดพลาด
9, ความหนาแน่นของลวดอยู่ในระดับปานกลาง, ไม่มีการบาดเจ็บ, ไม่แตกหัก, ect.
10, ดัชนีความปลอดภัยของอุปกรณ์: สอดคล้องกับมาตรฐาน CE
ข้อมูลบริษัท - Suzhou Smart motor Equipment Manufacturing Co., Ltd.
Suzhou Smart Motor Equipment Manufacturing Co., Ltd. ตั้งอยู่ในเมืองซูโจว ซึ่งเป็นเมืองการค้าและการท่องเที่ยวในสามเหลี่ยมปากแม่น้ำแยงซี ซึ่งสะดวกสำหรับการค้าต่างประเทศของเรา
เรา SMT เป็นผู้ผลิตเครื่องจักรสำหรับการผลิตมอเตอร์ เช่น Winding Machine, Coil Inserting Machine เป็นต้น
นับตั้งแต่ก่อตั้งขึ้นในปี 2010 เราเริ่มให้บริการลูกค้าด้วยผลิตภัณฑ์คุณภาพสูง บริการหลังการขายที่ยอดเยี่ยม และการสนับสนุนทางเทคนิคอย่างมืออาชีพและเราขยายไซต์ของบริษัทจาก 800 ตารางเมตรเป็น 5000 ตารางเมตรภายในหนึ่งปีตั้งแต่นั้นมาเราก็เริ่มทำการค้าต่างประเทศด้วยตัวเองและพัฒนาตลาดต่างประเทศต่อไป
จนถึงปัจจุบัน เรามีลูกค้ามากมาย เช่น SEW, ABB, Siemens, WEG, REGAL, HITACHI, EMERSON และ YILMAZ เป็นต้น จากประเทศต่างๆ
