บ้าน ผลิตภัณฑ์เครื่องขดลวด Stator

มอเตอร์ไฟฟ้า Stator เครื่องคดเคี้ยว, Double Station มอเตอร์เครื่องคดเคี้ยว

มอเตอร์ไฟฟ้า Stator เครื่องคดเคี้ยว, Double Station มอเตอร์เครื่องคดเคี้ยว

Electric Motor Stator Winding Machine , Double Station Motor Winding Machine

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: SGS / ISO / BV
หมายเลขรุ่น: SR350

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
รายละเอียดการบรรจุ: ฟิล์มห่อพลาสติกบรรจุสุญญากาศและกล่องไม้อัด ขนาดบรรจุภัณฑ์ขึ้นอยู่กับขนาดของเครื่องที่ใช้จริง
เวลาการส่งมอบ: 40-45 วันหลังจากสั่งซื้อ
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 15 ชุด / ชุดต่อเดือน
ติดต่อตอนนี้
รายละเอียดสินค้า
ชื่อ: เครื่องม้วนมอเตอร์สองสถานีสำหรับการผลิตมอเตอร์ไฟฟ้า AC / DC แบบ: SMT-SR350
หัวคดเคี้ยว: คู่ แรงดันไฟฟ้า: 220v, 50 / 60hz
อำนาจ: 1.5kW NW: ≈900Kg
การประกัน: 1 ปี สี: ที่กำหนดเอง
แสงสูง:

electric motor coil winding machine

,

ceiling fan winding machine


เครื่องม้วนมอเตอร์สองสถานีสำหรับมอเตอร์ไฟฟ้าการผลิต AC / DC SMT-SR350


พารามิเตอร์ทางเทคนิค



รุ่น SMT-SR350
เส้นผ่านศูนย์กลางลวด Φ0.3มม. ~ Φ1.2มม
เส้นผ่านศูนย์กลางแบบคดเคี้ยว ≤Φ380มม
หัวคดเคี้ยว 2 ชิ้น
ระยะการโอน ≤250มม
ยกเลิกการโหลดความเร็วที่คดเคี้ยว ≤1500r / นาที
ความดันอากาศ ≥0.4MPa
แหล่งจ่ายไฟ 220V / 50 / 60Hz 1.5Kw
น้ำหนัก ≈900Kg
มิติ (L) 2000 × (W) 1450 × (H) 1500 มม


คำแนะนำสั้น ๆ ของเครื่อง

เครื่อง "เครื่องม้วนมอเตอร์สองสถานีสำหรับการผลิตมอเตอร์ไฟฟ้า AC / DC"ใช้สำหรับการพันสายไฟเข้ากับเครื่องมือไขลานโดยอัตโนมัติและเป็นระเบียบมันพิเศษสำหรับสถานีงานแยกคู่
ผู้ปฏิบัติงานจำเป็นต้องถอดขดลวดด้วยตนเองในขณะที่ซ่อมแซมได้ง่ายด้วยต้นทุนต่ำหากเกิดข้อผิดพลาด


ติดตั้งสถานีคดเคี้ยวสองชั้นและหัวคดเคี้ยวซึ่งสามารถหมุนขดลวดสองกลุ่มในคราวเดียวหรือแยกกันโดยอัตโนมัติผู้ปฏิบัติงานจำเป็นต้องถอดขดลวดด้วยตนเองสองสถานีกำลังทำงานแยกกันเพื่อให้สามารถประหยัดเวลาในการขนถ่ายเนื่องจากสถานีหนึ่งคดเคี้ยวและอีกสถานีหนึ่งสามารถขนถ่ายได้


1. การประยุกต์ใช้เครื่องม้วนขดลวดมอเตอร์

เครื่องม้วนขดลวดมอเตอร์กึ่งอัตโนมัติเหมาะสำหรับมอเตอร์พัดลมมอเตอร์พัดลมตั้งโต๊ะมอเตอร์เครื่องซักผ้าและมอเตอร์ขนาดเล็กต่างๆขดลวดมอเตอร์สี่เหลี่ยมกลมและหลายชั้น

ในฐานะผู้ผลิตและผู้จำหน่ายเครื่องจักรการผลิตมอเตอร์ที่ยอดเยี่ยม Nide Mechanical สามารถจัดหาอุปกรณ์การผลิตมอเตอร์ระดับมืออาชีพและบริการให้คำปรึกษาด้านเทคโนโลยีการผลิตมอเตอร์



2. ข้อมูลทางเทคนิคของเครื่องม้วนขดลวดมอเตอร์:



ชื่อผลิตภัณฑ์: เครื่องม้วนขดลวดมอเตอร์กึ่งอัตโนมัติสำหรับมอเตอร์พัดลมและมอเตอร์เครื่องซักผ้า
สีเครื่อง: RAL7035 (หรือตามความต้องการของลูกค้า)
เส้นผ่านศูนย์กลางของลวด: 0.5-1.5 มม.
เส้นผ่าศูนย์กลางสวิง: 500 มม.
เส้นผ่านศูนย์กลางในอดีตที่คดเคี้ยว: สูงสุด 350 มม
ความแม่นยำในการเลี้ยว: 0.2%;
หัวป้อนลวด: 1-4 ชิ้น
ระยะการถ่ายโอน: 170-300 มม
หมายเลขสายอาร์เรย์: 1-12;
ความเร็วในการทำงาน (ไม่โหลด): 0-800 (ตามเส้นลวดที่มีเส้นผ่านศูนย์กลางต่างกันความเร็วสามารถปรับได้แบบไม่มีขั้นตอนไม่มีการสั่นสะเทือนหรือเสียงรบกวนที่ชัดเจน)
ความเร็วในการหมุนสูงสุด: 1600R.PM
ผลผลิตของเครื่องจักร: ประมาณ 1,000 ชิ้น / 8 ชั่วโมง
พลังงาน / อินพุต: 220 โวลต์ / 50 เฮิร์ต
ความดันอากาศ: 0.5-0.8MPa
อำนาจ: 0.75 กิโลวัตต์
กำลังมอเตอร์หลัก: 2.2KW-6P;
ตัวแปลงความถี่: 2.2 กิโลวัตต์;
ความยาวที่มีประสิทธิภาพของแกนหมุนสี่เหลี่ยม: 520 มม.;
ขนาดของแกนสแควร์: 20 * 20 * 625 มม.
มิติเครื่อง: 1550 มม. × 1250 มม. × 1450 มม
น้ำหนักเครื่อง: ≈ 850 กก



3. ลักษณะเครื่องม้วนขดลวดมอเตอร์

การกรีดอัตโนมัติการกรีดอัตโนมัติผู้ปฏิบัติงานจะต้องใส่และหยิบแม่พิมพ์ที่คดเคี้ยวเท่านั้นและนำขดลวดออกจากแม่พิมพ์

มีแกนหมุนเพลาสี่เหลี่ยมสองอันที่คดเคี้ยว

การสั่นสะเทือนต่ำและเสียงรบกวนต่ำ

ไม่มีความเสียหายหรือเคลือบฟันสำหรับลวด

ชิ้นส่วนไฟฟ้าหลักและแบริ่งปรับชิ้นส่วนมอเตอร์คุณภาพสูง

หมายเลขเทิร์น, เส้นลวด, ความกว้างของการจัดเรียงลวด, ระยะการถ่ายโอน, ทิศทางการคดเคี้ยวและทิศทางการจัดเรียงสายทั้งหมดสามารถกำหนดได้บนคอนโทรลเลอร์

อาร์เรย์ลวด: สเต็ปปิ้งมอเตอร์ + แกนสกรู

สามารถตั้งค่าพารามิเตอร์โมเดลทั้งหมด 999;

เครื่องจะหยุดโดยอัตโนมัติเมื่อขดลวดขดลวดเสร็จสิ้น



4. มอเตอร์ขดลวดเครื่องม้วนภาพแสดง:

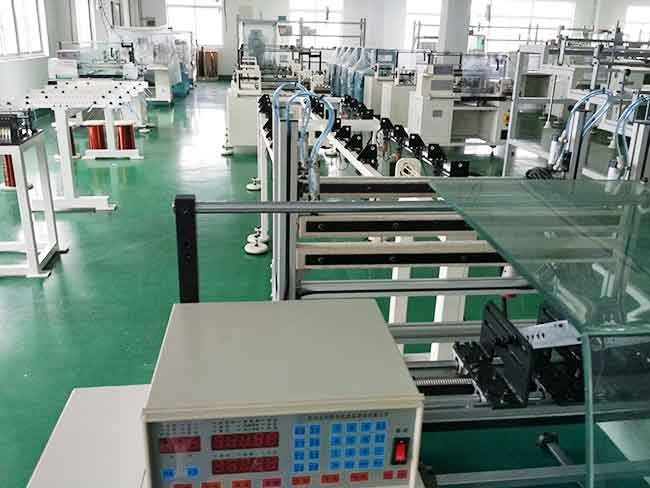

มอเตอร์ไฟฟ้า Stator เครื่องคดเคี้ยว, Double Station มอเตอร์เครื่องคดเคี้ยว 0

(6) ข้อมูล บริษัท - Suzhou Smart Motor Equipment Manufacturing Co. , Ltd

Suzhou Smart motor Equipment Manufacturing Co. , Ltd เป็นผู้ผลิตในเมืองซูโจวประเทศจีนซึ่งมีความเชี่ยวชาญในการวิจัยและพัฒนาผลิตและจำหน่ายอุปกรณ์อัตโนมัติสำหรับการผลิตมอเตอร์รวมถึงการส่งออกอุปกรณ์ไปทั่วโลกปัจจุบัน บริษัท มีพนักงานเกือบ 81 คนซึ่งรวมถึงวิศวกรและช่างเทคนิคมากกว่า 10 คนโดยมีพื้นที่อาคารประมาณ 5,000 ตารางเมตรและมีชุดการผลิตขั้นสูงและอุปกรณ์ที่อยู่ระหว่างการทดสอบ

สามารถดูวิดีโอและรูปภาพที่ยอดเยี่ยมเพิ่มเติมได้จากลิงค์ด้านล่างเรากำลังรอคุณอยู่ที่นั่น!

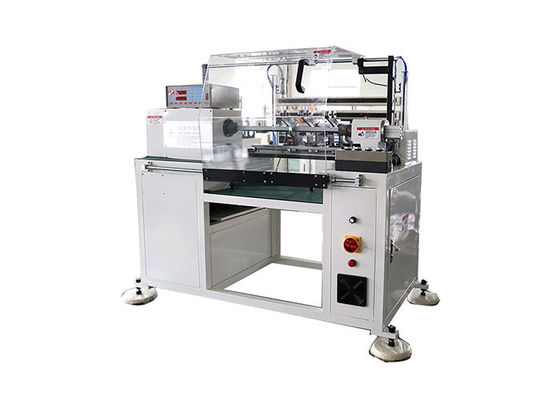

มอเตอร์ไฟฟ้า Stator เครื่องคดเคี้ยว, Double Station มอเตอร์เครื่องคดเคี้ยว 1
