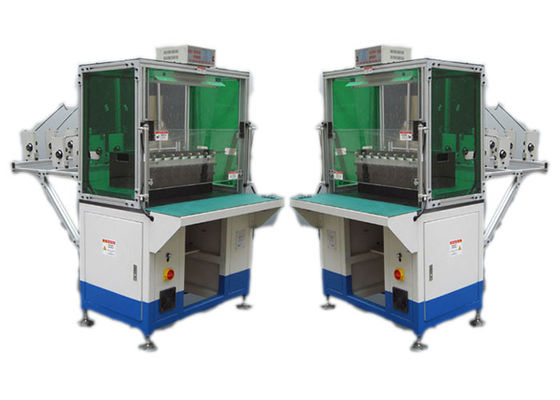

เครื่องม้วนขดลวดอัตโนมัติหลายชั้นสำหรับมอเตอร์ปั๊มขนาดเล็ก

เครื่องม้วนขดลวดอัตโนมัติหลายชั้นสำหรับมอเตอร์ปั๊มขนาดเล็ก

  • เครื่องม้วนขดลวดอัตโนมัติหลายชั้นสำหรับมอเตอร์ปั๊มขนาดเล็ก
เครื่องม้วนขดลวดอัตโนมัติหลายชั้นสำหรับมอเตอร์ปั๊มขนาดเล็ก
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO9001/SGS
หมายเลขรุ่น: SMT-DR08
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้อัดหรือเพียงแค่ทำตามความต้องการของคุณ
เวลาการส่งมอบ: 1-3 เดือน
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 1 ชิ้น / 1-2.5 เดือน
ติดต่อ
รายละเอียดสินค้า
Name: Multi Layer Automatic Coil Winding Machine for Micro Pump Motor Color: White
ความเร็วในการโหลด: ≤1500r/นาที Flier: 200mm
หมายเลขโอน: 2-6 ชิ้น Dimension: (L)1500*(W)1200*(H)2100mm
หัวม้วน: 8 ชิ้น Air Pressure: ≥0.45MPa
ระยะทางในการรับส่ง: ≥170mm เกรดอัตโนมัติ: กึ่งอัตโนมัติ
แสงสูง:

เครื่องขดลวดอัตโนมัติ

,

พัดลมเพดานอัตโนมัติ Winding Machine

เครื่องม้วนขดลวดอัตโนมัติหลายชั้นสำหรับมอเตอร์ปั๊มขนาดเล็ก





1. สามารถตั้งค่าเทคนิคการม้วนลวดได้ 100 ชนิดและอ่านง่าย
2. ฟังก์ชั่นการใส่ลวดโดยอัตโนมัติสามารถทำเทคนิคขดลวดตามการตั้งค่าได้
3. ความตึงที่คดเคี้ยวใช้ตัวปรับความตึงแม่เหล็กของ Mitsubishi แบบสองทางเพื่อตั้งค่าการม้วน, การใส่, สแตนด์บาย;
4. เครื่องมือเปลี่ยนอย่างรวดเร็ว
5. มีเซอร์โวมอเตอร์ Panasonic Panasonic จำนวน 3 ชุด (1X1KW, 2X1.5KW) ชุดล่าสุดของ OMRON PLC มีความสัมพันธ์ในการคำนวณที่เสถียรและเชื่อถือได้ พร้อมหน้าจอสัมผัสสี Japan Pro-face 10.4 และตัวปรับความตึงของ MITSUBISHI เทคนิคการม้วนลวดจะ มีความยืดหยุ่นในการตั้งค่า และมีการแสดงความล้มเหลวประเภทต่างๆ และการเตือนด้วยเสียงออปติคัล
6. อุปกรณ์นิวเมติกใช้แถบนำเข้าที่มีชื่อเสียง



(1) พารามิเตอร์ทางเทคนิคหลัก



แบบอย่าง DR08
เส้นผ่านศูนย์กลางลวด 0.08-0.8mm
ไม่มี - ความเร็วในการโหลด ≤3000r/นาที
หัวม้วน 8 ชิ้น
เส้นผ่านศูนย์กลางของกรอบ 20-120mm
ระยะการโอนสูงสุด ≤250mm
ความกดอากาศ ≥0.4MPa
พาวเวอร์ซัพพลาย 220V/50/60Hz 0.75Kw
น้ำหนัก 850kgs
มิติ (L)1500*(W)1200*(H)2100mm



(2) ขั้นตอนการทำงานของเครื่องนี้


ประมาณ 1000 ชิ้น/8 ชั่วโมง เป็นเพียงความคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องกระดองและจำนวนเทิร์น
โหลดเกราะบนรถรับส่งด้วยตนเอง กดปุ่ม START รถรับส่งจะส่งเกราะไปยังตำแหน่งที่คดเคี้ยว และไขลานอัตโนมัติ การทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะดึงเกราะที่เสร็จแล้วออกจากตำแหน่งที่คดเคี้ยว ผู้ปฏิบัติงานจะยกเลิกการโหลดเกราะที่เสร็จแล้ว เสร็จไปหนึ่งรอบ

(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ


เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6



(4)โปรไฟล์ OEM/ODM


การใช้ประโยชน์จากวิศวกรผู้มากประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งตลาดใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี



(5) โปรไฟล์สายการผลิต



ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์



(6) เกี่ยวกับเรา


Suzhou Smart motor Equipment Manufacturing Co. , Ltd เป็นหนึ่งในองค์กรหลักที่มีเทคโนโลยีสูงซึ่งเชี่ยวชาญในการออกแบบผลิตและจำหน่ายอุปกรณ์การผลิตมอเตอร์ในประเทศจีนปัจจุบันบริษัทมีพนักงานเกือบ 150 คน รวมถึงวิศวกรและช่างเทคนิคมากกว่า 30 คน ด้วยพื้นที่อาคารประมาณ 20,000 ตารางเมตร และอุปกรณ์การผลิตและทดสอบขั้นสูงหลายร้อยชุดตอนนี้มีคุณสมบัติสำหรับการออกแบบและการผลิตสายการผลิตเต็มรูปแบบ (เริ่มจากการม้วนขดลวดจนถึงการขึ้นรูปขั้นสุดท้ายของสเตเตอร์) สำหรับมอเตอร์ AC เช่น มอเตอร์เครื่องใช้ในบ้าน มอเตอร์ขนาดกลางและขนาดเล็กอุตสาหกรรม มอเตอร์ปั๊ม มอเตอร์ประตูม้วน และมอเตอร์รถยนต์ เป็นต้น ใน 2012, SMT ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001: 2000
