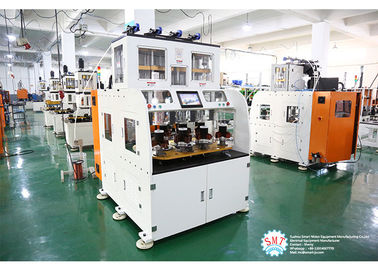

มอเตอร์สตาร์ทอัตโนมัติเต็มรูปแบบ Stator ไฟฟ้ากับแปดสถานีงาน

มอเตอร์สตาร์ทอัตโนมัติเต็มรูปแบบ Stator ไฟฟ้ากับแปดสถานีงาน

  • มอเตอร์สตาร์ทอัตโนมัติเต็มรูปแบบ Stator ไฟฟ้ากับแปดสถานีงาน
มอเตอร์สตาร์ทอัตโนมัติเต็มรูปแบบ Stator ไฟฟ้ากับแปดสถานีงาน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO9001/SGS/CE
หมายเลขรุ่น: SMT-QLR70
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 30 - 43 วันสำหรับ 1 ชุด
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 2 ชิ้น / 56 - 79 วัน
ติดต่อ
รายละเอียดสินค้า
ชื่อ: เครื่องม้วนคอยล์สำหรับเครื่องกำเนิดไฟฟ้ารถยนต์ หมายเลขโอน: 2-6pcs
แหล่งจ่ายไฟ: 380v / 50 / 60Hz 7Kw หัวคดเคี้ยว: 1-2 ชิ้น
ความสูงของกองซ้อนสูงสุด: ≤70mm ชีวิตของแม่พิมพ์: > 1,000,000 ภาพ
เกรดอัตโนมัติ: เต็มอัตโนมัติ เส้นผ่านศูนย์กลางลวด: Dia 0.1-1.0mm
แสงสูง:

เครื่องม้วนอัตโนมัติ Automatic

,

พัดลมเพดานอัตโนมัติ Winding Machine

เครื่องขดลวดขดลวดทำงานแปดจุด

สถานีทำงานแปดเครื่องขดลวดมอเตอร์อัตโนมัติขดลวดสเตเตอร์

1. คุณสมบัติของเครื่อง:

เครื่องเป็นสี่หัวคดเคี้ยวกับแปดสถานีการดำเนินงานที่มีประสิทธิภาพสูงเป็นคุณลักษณะของเครื่องจะใส่ขดลวดในการถ่ายโอนข้อมูลเดิมเป็นระเบียบเรียบร้อยโดยเฉพาะอย่างยิ่งเหมาะสำหรับความต้องการกำลังการผลิตสูงอัตราการบรรจุสูงช่องเปิดขดลวดขดลวดขนาดเล็กขดลวดขดลวด โหมดการกวาดล้างเช่นการข้ามอัตโนมัติการตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติอาจเสร็จสมบูรณ์ในเวลาต่อเนื่อง พารามิเตอร์สามารถตั้งค่าในอินเตอร์เฟซของมนุษย์เครื่องต่อเนื่อง / ไม่ต่อเนื่องขดลวดและตรงตามขั้ว 2, 4 ขั้วและขดลวดขดลวดขดลวดที่ 6,

2. การสมัคร

เครื่องนี้เหมาะสำหรับเสา 2 เสา เสา 4 ขดลวดขดลวด 6 ขดลวด

3. ขั้นตอนการดำเนินงาน

1. เปิดเครื่องบนตัวเครื่อง

2. ลวดนี้มอเตอร์นี้

3. ตั้งค่าพารามิเตอร์คดเคี้ยวในหน้าจอสัมผัส

4. กดปุ่ม "Start"

5. เครื่องจะทำกระบวนการคดเคี้ยวโดยอัตโนมัติ

6. หลังจากเสร็จสิ้นการคดเคี้ยวแล้วเครื่องจะหยุดทำงาน

7. ดึงลวดออกจากชุดเครื่องมือ

4. ข้อมูลที่จำเป็นสำหรับ Automatic Stator Coil Winding Machine สอบถาม


จะดีกว่าถ้าลูกค้าสามารถส่งรายละเอียดการวาดภาพรวมถึงข้อมูลด้านล่าง
1. การวาดภาพ Stator
2. ภาพวาดขดลวดของ Stator
3. การวาดภาพการกระจาย
4. ข้อกำหนดทางเทคนิคอื่น ๆ
ถ้าเป็นไปได้จะดีกว่าถ้าลูกค้าสามารถส่งตัวอย่างได้

เครื่องนี้มี 8 สถานีคดเคี้ยวทั้งสี่หัวจะทำคดเคี้ยวร่วมกัน ขดลวดเครื่องขดลวด Stator

5. ข้อมูลหลักทางเทคนิค


แบบ
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
หัวคดเคี้ยว 1 1 1 1 2 2
เส้นผ่านศูนย์กลางของสาย (มม.) 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 0.2 ~ 1.0 0.2 ~ 1.0
ยกเลิกความเร็ว ≤2500r / นาที≤2500r / นาที≤2500r / นาที≤2000r / นาที 3000 3000
ความสูงกอง ≤80mm≤120mm≤150mm≤230mm ≤70mm ≤70mm
ความแม่นยำในการคดเคี้ยว + 0 + 0 + 0 + 0 + 0 + 0
แหล่งจ่ายไฟ 380V / 50 / 60HZ 8Kw 8Kw 9Kw 7kW 7kW
ความดันอากาศ ≥0.6Mpa≥0.6Mpa≥0.6Mpa≥0.6Mpa ≥0.6pa ≥0.6pa
น้ำหนัก ≈1350Kg≈1600Kg≈1600Kg≈2200Kg ≈1950Kg ≈2300Kg
มิติ
(L × W × Hcm)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. หน้าที่หลักของเครื่องและลักษณะเฉพาะ


เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6

7. ข้อมูล OEM / ODM


การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี

8. ข้อมูลสายการผลิต

ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ

เกี่ยวกับโรงงานของเรา

ตั้งอยู่ในซูโจว, เมืองที่สวยงามของอุตสาหกรรมการค้าหัวใจในแม่น้ำแยงซี Delta, สมาร์ทเป็นผู้เชี่ยวชาญในการ R & D, การผลิตและการขายเครื่องจักรกลเหนี่ยวนำ เครื่องของเราผลิตในโรงงานซูโจวส่วนใหญ่จะใช้กับมอเตอร์เหนี่ยวนำเช่นมอเตอร์เครื่องซักผ้าเครื่องปรับอากาศมอเตอร์ปั๊มมอเตอร์ขดมอเตอร์เฟสสามมอเตอร์พัดลมและคอมเพรสเซอร์มอเตอร์ ฯลฯ
