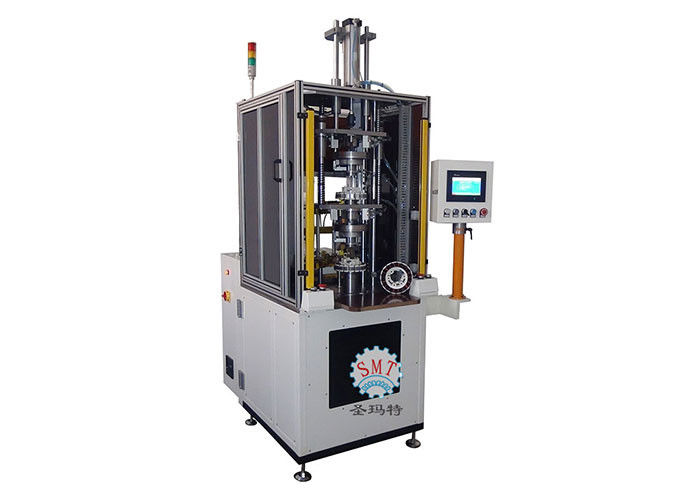

2 เข็มแกนด้านนอกมอเตอร์ไฟฟ้าเครื่องหมุน 750x 21180 X 2150mm

2 เข็มแกนด้านนอกมอเตอร์ไฟฟ้าเครื่องหมุน 750x 21180 X 2150mm

2 Spindles Needle Outer Slot Electric Motor Winding Machine 750x 21180 X 2150mm

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO9001/SGS/CE
หมายเลขรุ่น: SMT-WR2007

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 30 - 43 วันสำหรับ 1 ชุด
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 2 ชิ้น / 56 - 79 วัน
ติดต่อตอนนี้
รายละเอียดสินค้า
ชื่อ: 2 เข็มแกนด้านนอกเครื่องมอเตอร์ Winding Machine หมายเลขโอน: 2-6pcs
แหล่งจ่ายไฟ: 380v / 50 / 60Hz 7Kw หัวคดเคี้ยว: 1-2 ชิ้น
ความสูงของกองซ้อนสูงสุด: ≤70mm ชีวิตของแม่พิมพ์: > 1,000,000 ภาพ
เกรดอัตโนมัติ: เต็มอัตโนมัติ เส้นผ่านศูนย์กลางลวด: Dia 0.1-1.0mm

2 เข็มแกนด้านนอกเครื่องมอเตอร์ Winding / Out - slot Winding Machine

1. คุณสมบัติของเครื่อง:

เครื่องนี้เป็นเครื่องม้วนอัตโนมัติ 2 แกน
เหมาะสำหรับขดลวดมอเตอร์รอบนอก
ระบบส่งกำลังเซอร์โวมอเตอร์, การควบคุมตำแหน่งที่ถูกต้อง
ตัวควบคุม Keyence PLC
แกน runs ทำงานกับมอเตอร์เซอร์โว 1Kw เคลื่อนที่ได้อย่างรวดเร็วและแม่นยำ
เปลี่ยนการออกแบบเครื่องมือได้อย่างรวดเร็ว
ติดตั้งเครื่องควบคุมแรงตึงที่มีคุณภาพคดเคี้ยวคุณภาพ
การเรียนการสอนภาษาระดับสูงโดยมีการตั้งค่า HMI เป็นมิตร
คุณลักษณะรหัสผ่านเพื่อป้องกันไม่ให้โปรแกรมแก้ไขโดยบุคคลที่ไม่เกี่ยวข้อง
โครงสร้างที่เรียบง่ายควบคุมได้ง่ายลดความล้มเหลวบำรุงรักษาง่าย

2. การสมัคร

เครื่องนี้เหมาะสำหรับเสา 2 เสา เสา 4 ขดลวดขดลวด 6 ขดลวด

3. ขั้นตอนการดำเนินงาน

1. เปิดเครื่องบนตัวเครื่อง

2. ลวดนี้มอเตอร์นี้

3. ตั้งค่าพารามิเตอร์คดเคี้ยวในหน้าจอสัมผัส

4. กดปุ่ม "Start"

5. เครื่องจะทำกระบวนการคดเคี้ยวโดยอัตโนมัติ

6. หลังจากเสร็จสิ้นการคดเคี้ยวแล้วเครื่องจะหยุดทำงาน

7. ดึงลวดออกจากชุดเครื่องมือ

4. ข้อมูลที่จำเป็นสำหรับ Automatic Stator Coil Winding Machine สอบถาม


จะดีกว่าถ้าลูกค้าสามารถส่งรายละเอียดการวาดภาพรวมถึงข้อมูลด้านล่าง
1. การวาดภาพ Stator
2. ภาพวาดขดลวดของ Stator
3. การวาดภาพการกระจาย
4. ข้อกำหนดทางเทคนิคอื่น ๆ
ถ้าเป็นไปได้จะดีกว่าถ้าลูกค้าสามารถส่งตัวอย่างได้

เครื่องนี้มี 8 สถานีคดเคี้ยวทั้งสี่หัวจะทำคดเคี้ยวร่วมกัน ขดลวดเครื่องขดลวด Stator

5. ข้อมูลหลักทางเทคนิค

ชิ้น ข้อมูล
แบบ WR2007
Stator OD ≤200mm
Stator Tack Height 120mm
ความเร็วในการโหลด 300R / นาที
ความดันอากาศ 0.4 -0- 0.6 MPa
แหล่งจ่ายไฟ 11kw
น้ำหนักเครื่อง ประมาณ 1800 กิโลกรัม
ขนาดเครื่อง (LxWxH) 750x 21180 x 2150mm


6. หน้าที่หลักของเครื่องและลักษณะเฉพาะ


เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6

7. ข้อมูล OEM / ODM


การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี

8. ข้อมูลสายการผลิต

ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ

เกี่ยวกับโรงงานของเรา

ตั้งอยู่ในซูโจว, เมืองที่สวยงามของอุตสาหกรรมการค้าหัวใจในแม่น้ำแยงซี Delta, สมาร์ทเป็นผู้เชี่ยวชาญในการ R & D, การผลิตและการขายเครื่องจักรกลเหนี่ยวนำ เครื่องของเราผลิตในโรงงานซูโจวส่วนใหญ่จะใช้กับมอเตอร์เหนี่ยวนำเช่นมอเตอร์เครื่องซักผ้าเครื่องปรับอากาศมอเตอร์ปั๊มมอเตอร์ขดมอเตอร์เฟสสามมอเตอร์พัดลมและคอมเพรสเซอร์มอเตอร์ ฯลฯ
