สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO9001 / SGS |
หมายเลขรุ่น: | SMT-DR650 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้อัดหรือคุณสามารถบอกเราได้ |
เวลาการส่งมอบ: | 38 - 77 วัน |
เงื่อนไขการชำระเงิน: | T / T, L / C |
สามารถในการผลิต: | 1 ชิ้น / 44 - 71 วัน |
ชื่อ: | Automatic Motor Stator คอยล์ม้วนเครื่อง / Stator Winding Machine | demoulding: | อัตโนมัติ |
---|---|---|---|
หมายเลขโอน: | 2-6pcs | แหล่งจ่ายไฟ: | 220V / 50 / 60Hz 2.2Kw |
หัวคดเคี้ยว: | 2 ชิ้น | เส้นผ่านศูนย์กลางลวด: | 0.3-1.2mm |
ความยาวที่มีประสิทธิภาพของการใช้เครื่องมือ: | ≤400mm | Wegiht: | 980kg |
สี: | ขาว | ||
แสงสูง: | เครื่องม้วนอัตโนมัติ Automatic,พัดลมเพดานอัตโนมัติ Winding Machine |

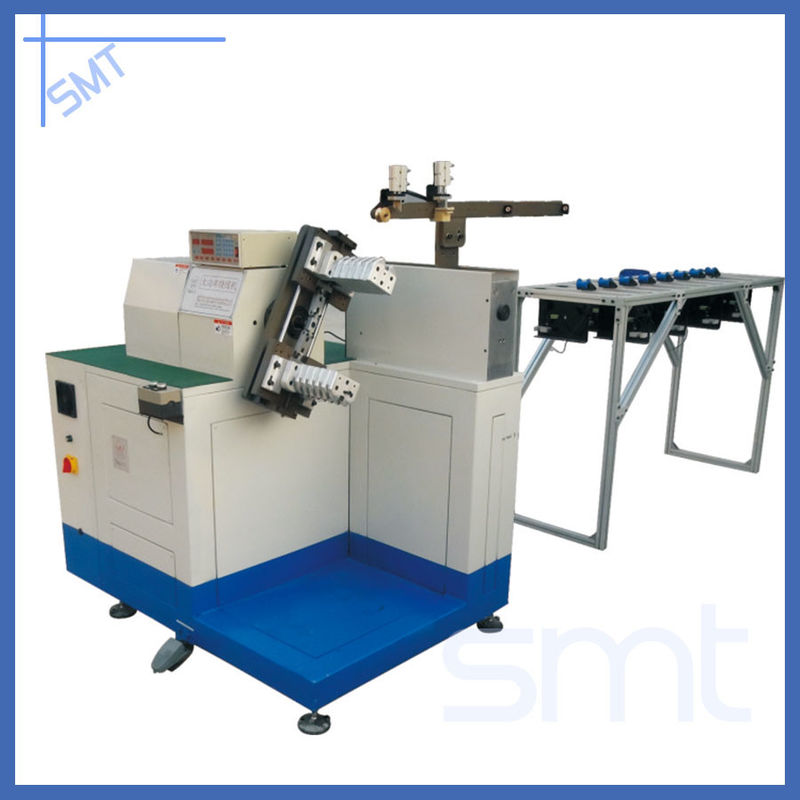

SMT - DR450 มอเตอร์ไฟฟ้าเครื่องคดเคี้ยว 2.2Kw ISO9001 / SGS
A. คำอธิบาย:
เครื่องม้วนสายพานมอเตอร์ไฟฟ้า / เครื่องคดเคี้ยวหลายชั้น
ม้วนเครื่องขดลวดอัตโนมัติเหมาะสำหรับการเชื่อมต่อหลายชั้นและคดเคี้ยวหลายชั้น; ลม 1-8 ขดลวดพร้อมกันในคราวเดียว การเปลี่ยนแปลงสล็อตอัตโนมัติเริ่มต้นตำแหน่งม้วน, เริ่มต้นไม่ทำงาน, หยุดทำงาน, หยุดสองสิ้นสุด, ตั้งค่าอัตโนมัติและเริ่มต้นอัตโนมัติสามารถตั้งค่าในระบบควบคุม มีสองแกนหมุนเพื่อช่วยให้ผลผลิตสูงขึ้น ใช้กับมอเตอร์ขนาดเล็กทุกชนิดเช่นมอเตอร์ปั๊มมอเตอร์มอเตอร์ปรับอากาศเครื่องสามเฟสเป็นต้นสามารถเปลี่ยนจำนวนเส้นลวดได้ในตัวควบคุม
B. ตัวควบคุมขดลวด:
ที่นี่ลูกค้าสามารถกำหนดเส้นผ่านศูนย์กลางของสายไฟเลี้ยวหมายเลขจำนวนขดลวดและมันจะแสดงผล และลูกค้าสามารถตั้งค่าเอาต์พุตได้ล่วงหน้า เครื่องจะหยุดโดยอัตโนมัติเมื่อมีปริมาณที่ต้องการ
C. โปรแกรมประยุกต์:
เครื่องม้วนแบบขดลวดอัตโนมัตินี้เหมาะสำหรับขดลวดหลายชั้นและหลายชั้น ใช้กับมอเตอร์ขนาดเล็กทุกชนิดเช่นมอเตอร์ปั๊มมอเตอร์มอเตอร์ปรับอากาศเครื่องสามเฟสเป็นต้น
(1) พารามิเตอร์ทางเทคนิคหลัก
แบบ | DR650 |
เส้นผ่าศูนย์กลางแกว่ง | ≤650mm |
ความยาวที่มีประสิทธิภาพของการใช้เครื่องมือ | ≤400mm |
หมายเลขสายขนาน | ≤20pcs |
เส้นผ่านศูนย์กลางของสาย | 0.3-1.2mm |
ความกว้างของอาร์เรย์สาย | 400mm |
แหล่งจ่ายไฟ | 220V / 50 / 60Hz 2.2Kw |
น้ำหนักเครื่อง | 950kgs |
ความดันอากาศ | 0.4-0.6MPa |
มิติเครื่อง | (L) 1,500 * (W) 1700 * (H) 1550mm |
(2) ขั้นตอนการทำงานของเครื่องนี้
ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000pcs / 8 ชั่วโมงเป็นเพียงแนวคิดที่หยาบขึ้นอยู่กับจำนวนช่องเสียบและจำนวนเทิร์น
โหลดปุ่มบนรถรับส่งด้วยตนเองกดปุ่ม START รถรับส่งจะส่งตัวกระดุมไปยังตำแหน่งที่คดเคี้ยวและขดลวดอัตโนมัติการจัดทำดัชนีและการตัดลวดหลังจากเสร็จสิ้นแล้วรถรับส่งจะดึงชิ้นส่วนที่เสร็จแล้วออกจากตำแหน่งม้วน หนึ่งรอบเสร็จสิ้น
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6
(4) รายละเอียด OEM / ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ
(6) เกี่ยวกับสมาร์ท
ตั้งอยู่ในซูโจว, เมืองที่สวยงามของอุตสาหกรรมการค้าหัวใจในแม่น้ำแยงซี Delta, สมาร์ทเป็นผู้เชี่ยวชาญในการ R & D, การผลิตและการขายเครื่องจักรกลเหนี่ยวนำ เครื่องของเราผลิตในโรงงานซูโจวส่วนใหญ่จะใช้กับมอเตอร์เหนี่ยวนำเช่นมอเตอร์เครื่องซักผ้าเครื่องปรับอากาศมอเตอร์ปั๊มมอเตอร์ขดมอเตอร์เฟสสามมอเตอร์พัดลมและคอมเพรสเซอร์มอเตอร์ ฯลฯ
ผู้ติดต่อ: Mr. Larry
โทร: +86-13914006446
แฟกซ์: 86-512-66316717
