สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO9001/SGS/CE |
หมายเลขรุ่น: | SMT-LR100 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
เวลาการส่งมอบ: | 30 - 43 วันสำหรับ 1 ชุด |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 2 ชิ้น / 56 - 79 วัน |
ชื่อ: | Fan Motor Stator เครื่องจักรใส่ขดลวดม้วนอัตโนมัติเต็มรูปแบบ | หมายเลขโอน: | 2-8 ชิ้น |
---|---|---|---|
แหล่งจ่ายไฟ: | 380v/50/60Hz 7Kw | หัวม้วน: | 1-2 ชิ้น |
ความสูงของกองสูงสุด: | ≤70mm | อายุการใช้งานของแม่พิมพ์: | >1,000,000 ช็อต |
เกรดอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ | เส้นผ่านศูนย์กลางลวด: | Dia 0.1-1.0mm |
แอปพลิเคชัน: | การผลิตสเตเตอร์ | สี: | สามารถเลือกได้ |
แสงสูง: | เครื่องม้วนขดลวดพัดลมเพดาน,เครื่องม้วนพัดลมเพดาน,เครื่องม้วนสเตเตอร์อัตโนมัติเต็มรูปแบบ |

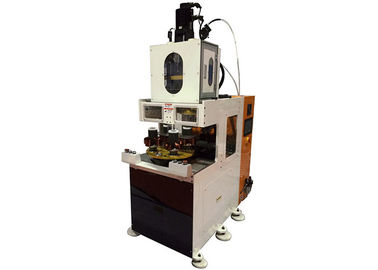

เซอร์โว Stator เครื่องคดเคี้ยว / Motor Stator Coil Winder OEM / ODM
1. เป็นเครื่องใส่ขดลวดอัตโนมัติแนวนอนและใช้ระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้า AC ระบบควบคุมความเร็วในการแปลงความถี่ AC ระบบควบคุมด้วยลมและระบบควบคุม PLC แบบบูรณาการ
2. นอกจากนี้ยังมีฟังก์ชั่นการให้อาหารลิ่มสล็อตอัตโนมัติที่มีความยาวหกส่วนการตัดการขึ้นรูปและการใส่ลงในสเตเตอร์พร้อมขดลวดและอื่น ๆ ความเร็วในการใส่ขดลวดสามารถตั้งค่าเป็นชิ้น ๆ ได้
3. มีการติดตั้งส่วนติดต่อผู้ใช้งานแล้วจะมีฟังก์ชั่นการแสดงผลสถานะการเตือนความผิดพลาดและการตั้งค่าพารามิเตอร์ต่างๆ ฯลฯ และข้อดีของช่วงแอพพลิเคชั่นที่กว้างการใช้งานอัตโนมัติในระดับสูงการใช้งานง่ายและการเปลี่ยนแม่พิมพ์ที่สะดวก
4. สามารถดึงขดลวดสเตเตอร์และกระดาษเข้าช่อง stator ได้โดยอัตโนมัติเพียงครั้งเดียว
(1) ข้อมูลทางเทคนิคหลัก
แบบ | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
หัวคดเคี้ยว | 1 1 1 1 | 2 | 4 |
เส้นผ่านศูนย์กลางของสาย (มม.) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ~ 1.0 | 0.2 ~ 1.0 |
ยกเลิกความเร็ว | ≤2500r / นาที≤2500r / นาที≤2500r / นาที≤2000r / นาที | 3000 | 3000 |
ความสูงกอง | ≤80mm≤120mm≤150mm≤230mm | ≤70mm | ≤70mm |
ความแม่นยำในการคดเคี้ยว | + 0 + 0 + 0 + 0 | + 0 | + 0 |
แหล่งจ่ายไฟ | 380V / 50 / 60HZ 8Kw 8Kw 9Kw | 7kW | 7kW |
ความดันอากาศ | ≥0.6Mpa≥0.6Mpa≥0.6Mpa≥0.6Mpa | ≥0.6pa | ≥0.6pa |
น้ำหนัก | ≈1350Kg≈1600Kg≈1600Kg≈2200Kg | ≈1950Kg | ≈2300Kg |
มิติ (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) ใบสมัคร
เครื่องนี้เหมาะสำหรับเสา 2 ขั้ว, 4 ขั้วและขดลวดขดลวด 6poles
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6
(4) รายละเอียด OEM / ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ
(6) เกี่ยวกับโรงงานของเรา
ตั้งอยู่ในซูโจว, เมืองที่สวยงามของอุตสาหกรรมการค้าหัวใจในแม่น้ำแยงซี Delta, สมาร์ทเป็นผู้เชี่ยวชาญในการ R & D, การผลิตและการขายเครื่องจักรกลเหนี่ยวนำ เครื่องของเราผลิตในโรงงานซูโจวส่วนใหญ่จะใช้กับมอเตอร์เหนี่ยวนำเช่นมอเตอร์เครื่องซักผ้าเครื่องปรับอากาศมอเตอร์ปั๊มมอเตอร์ขดมอเตอร์เฟสสามมอเตอร์พัดลมและคอมเพรสเซอร์มอเตอร์ ฯลฯ
