สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO9001/SGS/CE |
หมายเลขรุ่น: | SMT-LR100 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
เวลาการส่งมอบ: | 30 - 43 วันสำหรับ 1 ชุด |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 2 ชิ้น / 56 - 79 วัน |
ชื่อ: | เครื่องม้วนขดลวดสเตเตอร์เซอร์โวมอเตอร์ / เครื่องม้วนสเตเตอร์ | หมายเลขโอน: | 2-6 ชิ้น |
---|---|---|---|
แหล่งจ่ายไฟ: | 380v/50/60Hz 7Kw | หัวม้วน: | 1-2 ชิ้น |
ความสูงของกองสูงสุด: | ≤70mm | อายุการใช้งานของแม่พิมพ์: | >1,000,000 ช็อต |
เกรดอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ | เส้นผ่านศูนย์กลางลวด: | Dia 0.1-1.0mm |
แสงสูง: | เครื่องม้วนขดลวดพัดลมติดเพดาน,เครื่องม้วนขดลวดมอเตอร์ไฟฟ้า,เครื่องม้วนขดลวดเซอร์โวสเตเตอร์ |

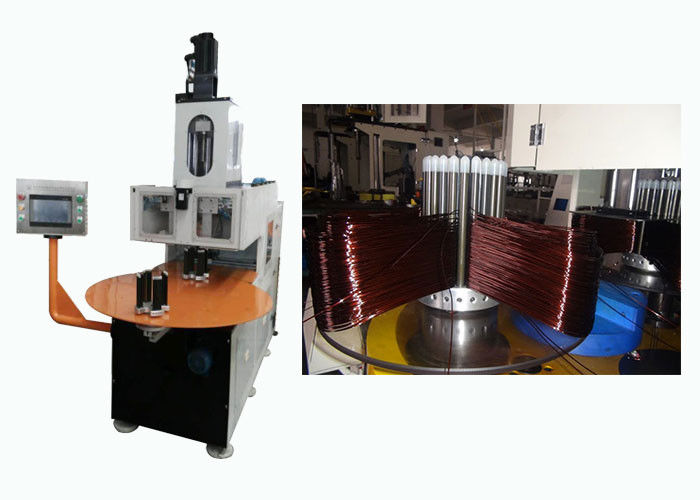

เครื่องม้วน Servo Stator / Motor Stator Coil Winder OEM / ODM
1. เป็นเครื่องใส่ขดลวดแนวนอนอัตโนมัติและใช้ระบบขับเคลื่อนด้วยเซอร์โวมอเตอร์ AC ระบบควบคุมความเร็วในการแปลงความถี่ AC นิวเมติกและระบบควบคุม PLC แบบบูรณาการ
2. นอกจากนี้ยังมีฟังก์ชั่นของการป้อนลิ่มสล็อตอัตโนมัติที่ความยาวหกมุม การตัด การขึ้นรูป และการใส่เข้าไปในสเตเตอร์ด้วยขดลวดและอื่นๆความเร็วในการใส่ขดลวดสามารถตั้งค่าเป็นชิ้นๆ ได้
3. พร้อมกับอินเทอร์เฟซระหว่างคนและเครื่องจักร มีฟังก์ชันการแสดงสถานะ การเตือนความล้มเหลวและการตั้งค่าพารามิเตอร์ต่างๆ ฯลฯ และข้อดีของช่วงการใช้งานกว้าง ระดับระบบอัตโนมัติสูง ใช้งานง่าย และเปลี่ยนแม่พิมพ์ได้สะดวก
4. สามารถดึงขดลวดสเตเตอร์และกระดาษเข้าช่องสเตเตอร์โดยอัตโนมัติได้ครั้งเดียว
(1) ข้อมูลทางเทคนิคหลัก
แบบอย่าง |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
หัวม้วน | 1 1 1 1 | 2 | 4 |
เส้นผ่านศูนย์กลางลวด (มม.) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
ยกเลิกการโหลดความเร็ว | ≤2500r/นาที ≤2500r/นาที ≤2500r/นาที ≤2000r/นาที | 3000 | 3000 |
ความสูงของกอง | ≤80มม. ≤120มม. ≤150มม. ≤230มม | ≤70mm | ≤70mm |
ไขลานแม่นยำ | + 0 + 0 + 0 + 0 | + 0 | + 0 |
พาวเวอร์ซัพพลาย | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
ความกดอากาศ | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
น้ำหนัก | ≈1350 กก. ≈1600 กก. ≈1600 กก. ≈2200 กก. | ≈1950Kg | ≈2300Kg |
มิติ (กxยxสซม.) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) การสมัคร
เครื่องนี้เหมาะสำหรับขดลวด 2 ขั้ว 4 ขั้ว และ 6 ขั้วที่คดเคี้ยว
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ

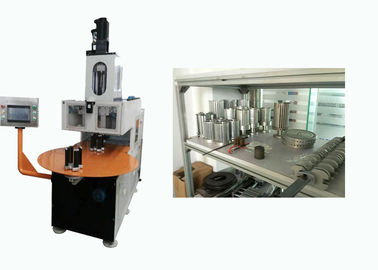

เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6
(4)โปรไฟล์ OEM/ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งการตลาดที่ใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
(6) เกี่ยวกับโรงงานของเรา
ตั้งอยู่ในซูโจว เมืองที่สวยงามของอุตสาหกรรม ศูนย์กลางการค้าในสามเหลี่ยมปากแม่น้ำแยงซี สมาร์ทเป็นผู้เชี่ยวชาญในการวิจัยและพัฒนา การผลิต และการขายเครื่องจักรมอเตอร์เหนี่ยวนำเครื่องจักรของเราที่ผลิตในโรงงานซูโจวส่วนใหญ่จะนำไปใช้กับมอเตอร์เหนี่ยวนำ เช่น มอเตอร์เครื่องซักผ้า, มอเตอร์เครื่องปรับอากาศ, มอเตอร์ปั๊ม, มอเตอร์คอยล์, มอเตอร์สามเฟส, มอเตอร์พัดลม และมอเตอร์คอมเพรสเซอร์ ฯลฯ
