Automatic Coil Winding Machine เครื่องใช้ไฟฟ้ากระแสสลับ AC / DC มอเตอร์ทนความร้อนสูง
-
เน้น
เครื่องม้วนขดลวดมอเตอร์ไฟฟ้า
,เครื่องม้วนพัดลมเพดาน
,ความต้านทานอุณหภูมิเครื่องไขลานอัตโนมัติ
-
ชื่อเครื่องม้วนขดลวดสเตเตอร์อัตโนมัติ AC / DC ไฟฟ้า Series Motor
-
ความเร็วสาย≤3000r/นาที
-
หมายเลขโอน2-6 ชิ้น
-
สภาพใหม่
-
การรับประกัน12 เดือน
-
หัวม้วน1-2PCS
-
ความสูงของกองสูงสุด≤70mm
-
อายุการใช้งานของแม่พิมพ์>1,000,000 ช็อต
-
การทำงานทนต่ออุณหภูมิสูง
-
น้ำหนัก1951กก.
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์SMT
-
ได้รับการรับรองISO9001/SGS/CE
-
หมายเลขรุ่นSMT-LR100
-
จำนวนสั่งซื้อขั้นต่ำ1 ชุด
-
ราคาสามารถต่อรองได้
-
รายละเอียดการบรรจุกล่องไม้เหมาะสำหรับการขนส่งทางทะเล
-
เวลาการส่งมอบ47 - 58 วันสำหรับ 1 เซ็ต
-
เงื่อนไขการชำระเงินT/T, L/C
-
สามารถในการผลิต1 ชิ้น / 47 - 58 วัน
Automatic Coil Winding Machine เครื่องใช้ไฟฟ้ากระแสสลับ AC / DC มอเตอร์ทนความร้อนสูง
เครื่องม้วนขดลวดอัตโนมัติ AC / DC ซีรี่ส์ไฟฟ้ามอเตอร์ทนต่ออุณหภูมิสูง

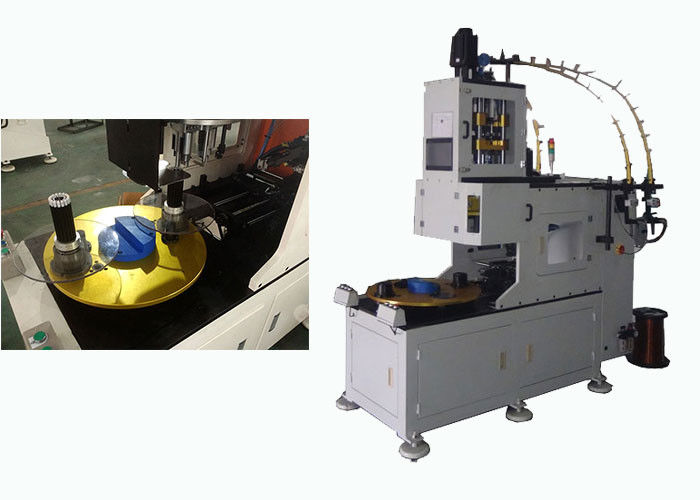

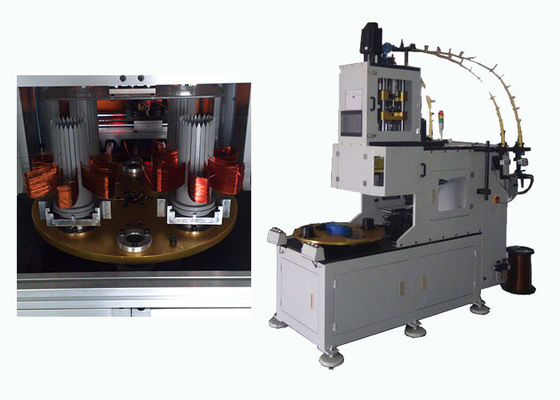

เครื่องม้วนเข็มสเตเตอร์นี้เหมาะสำหรับสเตเตอร์มอเตอร์ BLDC หรือสเตเตอร์มอเตอร์สเตเตอร์ที่มี 6 ช่อง, 9 ช่องและ 12 ช่องสเตเตอร์เครื่องจักรสามารถทำกระบวนการไขลาน กระบวนการสร้างดัชนี และกระบวนการตัดลวดได้โดยอัตโนมัติเครื่องนี้ควบคุมโดย PLCพารามิเตอร์ทั้งหมดสามารถตั้งค่าได้บนหน้าจอสัมผัส
หน้าจอสัมผัสจะแสดงข้อมูลที่คดเคี้ยว ข้อมูลการเตือน และข้อมูลอื่นๆพารามิเตอร์การม้วนสามารถกำหนดได้ตามความต้องการของลูกค้าเครื่องนี้ใช้งานง่าย เพียงแค่โหลดและถอดสเตเตอร์เท่านั้น
(1) ข้อมูลทางเทคนิคหลัก
แบบอย่าง |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| หัวม้วน | 1 1 1 1 | 2 | 4 |
| เส้นผ่านศูนย์กลางลวด (มม.) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| ยกเลิกการโหลดความเร็ว | ≤2500r/นาที ≤2500r/นาที ≤2500r/นาที ≤2000r/นาที | 3000 | 3000 |
| ความสูงของกอง |
≤80มม. ≤120มม. ≤150มม. ≤230มม |
≤70mm | ≤70mm |
| ไขลานแม่นยำ | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| พาวเวอร์ซัพพลาย | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| ความกดอากาศ | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| น้ำหนัก | ≈1350 กก. ≈1600 กก. ≈1600 กก. ≈2200 กก. | ≈1950Kg | ≈2300Kg |
| มิติ (กxยxสซม.) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) การสมัคร
เครื่องนี้เหมาะสำหรับขดลวด 2 ขั้ว 4 ขั้ว และ 6 ขั้วที่คดเคี้ยว
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6
(4)โปรไฟล์ OEM/ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งการตลาดที่ใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
6) เกี่ยวกับโรงงานของเรา
ตั้งอยู่ในซูโจว เมืองที่สวยงามของอุตสาหกรรม ศูนย์กลางการค้าในสามเหลี่ยมปากแม่น้ำแยงซี สมาร์ทเป็นผู้เชี่ยวชาญในการวิจัยและพัฒนา การผลิต และการขายเครื่องจักรมอเตอร์เหนี่ยวนำเครื่องจักรของเราที่ผลิตในโรงงานซูโจวส่วนใหญ่จะนำไปใช้กับมอเตอร์เหนี่ยวนำ เช่น มอเตอร์เครื่องซักผ้า, มอเตอร์เครื่องปรับอากาศ, มอเตอร์ปั๊ม, มอเตอร์คอยล์, มอเตอร์สามเฟส, มอเตอร์พัดลม และมอเตอร์คอมเพรสเซอร์ ฯลฯ
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
