| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SMT |
| ได้รับการรับรอง: | ISO9001 / SGS |
| หมายเลขรุ่น: | SMT-DR650 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้อัดหรือคุณสามารถบอกเราได้ |
| เวลาการส่งมอบ: | 44 - 69 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C |
| สามารถในการผลิต: | 1 ชิ้น / 44 - 72 วัน |
| ชื่อ: | เครื่องม้วนขดลวดสเตเตอร์สำหรับมอเตอร์ท่อ / เครื่องม้วนสเตเตอร์ | การขึ้นรูป: | อัตโนมัติเต็มรูปแบบ |
|---|---|---|---|
| หมายเลขโอน: | 2-6 ชิ้น | แหล่งจ่ายไฟ: | 220V/50/60Hz 2.2Kw |
| หัวม้วน: | 2PCS | เส้นผ่านศูนย์กลางลวด: | 0.4-1.2mm |
| ความยาวที่มีประสิทธิภาพของเครื่องมือ: | ≤400mm | น้ำหนัก: | 990kg |
| สี: | ขาว/น้ำเงิน | ||
| แสงสูง: | เครื่องม้วนขดลวดพัดลมเพดาน,เครื่องม้วนพัดลมเพดาน 2.2Kw Stator Winding Machine,2.2Kw Stator Winding Machine |
||

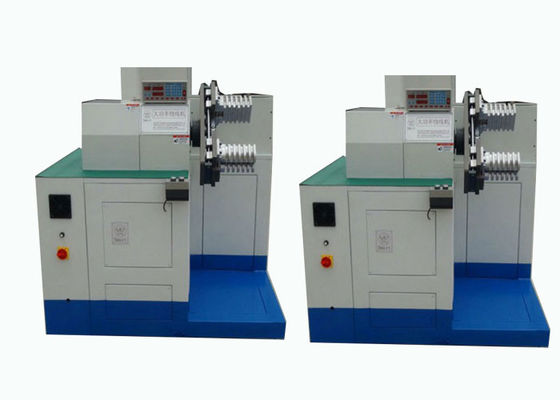

2.2Kw Stator Winding Machine, Stator Coil Winding Machine สำหรับ Tubular Motor
1. ไม่จำเป็นต้องปรับสวิตช์แม่เหล็กบนตัวถังและสวิตช์ความใกล้ชิดบนตัวเครื่อง
2. ห้ามกระแทก เคาะ เจาะ หรือกดหน้าจอสัมผัส PLC และเฟรมด้วยแรงขนาดใหญ่
3. อย่าเขย่า หมุนกล่องยึดหน้าจอสัมผัส PLC ด้วยแรงขนาดใหญ่ และควรไม่มีการสั่นสะเทือนที่ดี
4. รักษาหน้าจอสัมผัสและกล่องยึดให้สะอาด ปราศจากน้ำ น้ำมัน ฝุ่น หรือสารกัดกร่อน เช่น กรดและด่าง และหลีกเลี่ยงแสงแดดโดยตรง
5. เก็บเครื่องให้ห่างจากหม้อแปลงไฟฟ้าอุปกรณ์จ่ายไฟแรงสูงที่มีรังสีแม่เหล็กไฟฟ้าแรงสูง
(1) พารามิเตอร์ทางเทคนิคหลัก
| แบบอย่าง | DR650 |
| เส้นผ่านศูนย์กลางวงสวิง | ≤650mm |
| ความยาวที่มีประสิทธิภาพของเครื่องมือ | ≤400mm |
| หมายเลขสายคู่ขนาน | ≤16ชิ้น |
| เส้นผ่านศูนย์กลางลวด | 0.3-1.2mm |
| ความกว้างของการจัดเรียงลวด | 400mm |
| แหล่งจ่ายไฟ | 220V/50/60Hz 2.2Kw |
| น้ำหนักเครื่อง | 950kgs |
| ความกดอากาศ | 0.4-0.6MPa |
| ขนาดเครื่อง | (L)1500*(W)1700*(H)1550mm |
(2) ขั้นตอนการทำงานของเครื่องนี้
ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000 ชิ้น/8 ชั่วโมง มันเป็นเพียงความคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องกระดองและจำนวนเทิร์น
โหลดกระดองบนรถรับส่งด้วยตนเอง กดปุ่ม START รถรับส่งจะส่งอาร์มาเจอร์ไปยังตำแหน่งม้วน และไขลานอัตโนมัติ การทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะนำอาร์เมเจอร์ที่เสร็จแล้วออกจากตำแหน่งที่คดเคี้ยว ผู้ดำเนินการจะยกเลิกการโหลดกระดองที่เสร็จแล้ว เสร็จไปหนึ่งรอบ
(3) ฟังก์ชั่นหลักของเครื่องและลักษณะ
เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6
(4)โปรไฟล์ OEM/ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งการตลาดที่ใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
(6) เกี่ยวกับ Smart
ตั้งอยู่ในซูโจว เมืองที่สวยงามของอุตสาหกรรม ศูนย์กลางการค้าในสามเหลี่ยมปากแม่น้ำแยงซี สมาร์ทเป็นผู้เชี่ยวชาญในการวิจัยและพัฒนา การผลิต และการขายเครื่องจักรมอเตอร์เหนี่ยวนำเครื่องจักรของเราที่ผลิตในโรงงานซูโจวส่วนใหญ่จะนำไปใช้กับมอเตอร์เหนี่ยวนำ เช่น มอเตอร์เครื่องซักผ้า, มอเตอร์เครื่องปรับอากาศ, มอเตอร์ปั๊ม, มอเตอร์คอยล์, มอเตอร์สามเฟส, มอเตอร์พัดลม และมอเตอร์คอมเพรสเซอร์ ฯลฯ
