| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SMT |
| ได้รับการรับรอง: | ISO9001 / SGS |
| หมายเลขรุ่น: | SMT-WR100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้อัดหรือบอกความต้องการของคุณเกี่ยวกับแพคเกจ |
| เวลาการส่งมอบ: | 3-9 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 1 ชิ้น / 3-8 สัปดาห์ |
| ชื่อ: | ผลิตภัณฑ์มอเตอร์เครื่องขดลวดอัตโนมัติ (Automatic Stator Coil Winding Machine) | นักบิน: | 200 มม. |
|---|---|---|---|
| หมายเลขโอน: | 2-8pcs | แหล่งจ่ายไฟ: | 220V / 50 / 60Hz 1.5Kw |
| มิติ: | (L) 1,050 * (W) 1800 * (H) 1500mm | หัวคดเคี้ยว: | 2-6pcs |
| ความดันอากาศ: | 0.6-0.7Mpa | เส้นผ่านศูนย์กลางลวด: | 0.15-0.9mm |
| แสงสูง: | เครื่องขดลวดอัตโนมัติ,เครื่องม้วนอัตโนมัติ |
||

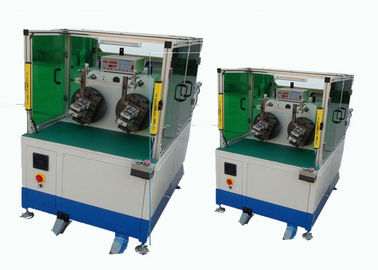

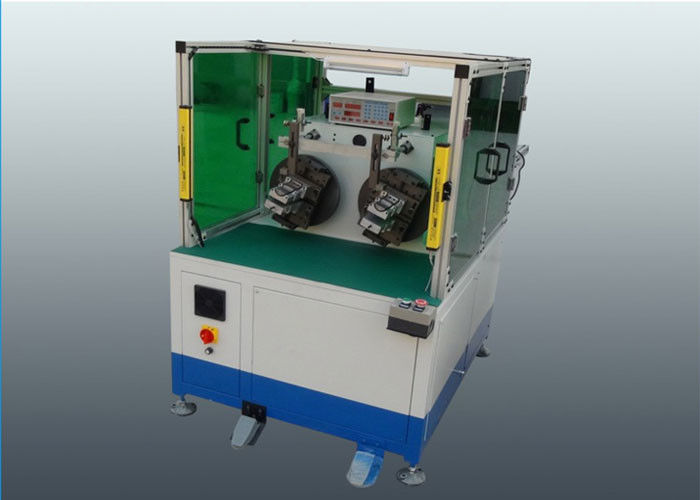

ผลิตภัณฑ์มอเตอร์ Automatic Stator Coil Winding Machine SMT-WR100
ม้วนชุดแนวตั้งเครื่องม้วนสายตรงและเป็นระเบียบเรียบร้อยในถ้วยโอนแม่พิมพ์ความเร็วสูงแกนหลักจุ่ม, hooking และตัดสาย, turnable และดัชนีถ้วยโอนทั้งหมดควบคุมโดยมอเตอร์เซอร์โวเป็นอย่างยิ่งเหมาะสำหรับขดลวดแทรกของ stator กับช่องสูง การบรรจุและการเปิดช่องเล็ก ๆ ประหยัดแรงงานและมีประสิทธิภาพสูง
1. เครื่องนี้ถูกนำมาใช้เพื่อขดลวดขดลวดก่อนที่จะใช้เครื่องใส่ม้วนแบบอัตโนมัติ
2. ช่วยให้สาย Cooper เกิดการบาดเจ็บที่ส่วนของชิ้นส่วนได้
3. ม้วนขดลวดที่เสร็จแล้วอาจจะถูกโอนไปเป็นเครื่องใส่ม้วนสำหรับการดำเนินการผ่านทางโคมไฟพิเศษได้โดยตรง
4. ไม่ต้องให้ผู้ประกอบการตรวจจับขดลวดขดลวดจากเครื่องปัจจุบันไปที่เดิมก่อนนำขดลวดขดลวดไปยังเครื่องคดเคี้ยวหลังจากนั้น
5. เหมาะสำหรับขดลวดขดลวดที่ทำจากมอเตอร์สามเฟสและมอเตอร์สองขั้ว
6.Six แกนควบคุมโดยเซอร์โวมอเตอร์มีแปดสถานีสี่หัวคดเคี้ยวลมขดลวดเดียวกันหรือสองหัวลมขดลวดเดียวกัน
(1) ข้อมูลของเครื่องจักรหลัก
| แบบ | WR100 |
| เส้นผ่านศูนย์กลางลวด | 0.15-0.8mm |
| ความเร็วในการหมุน | 800R / นาที |
| หัวม้วน | 2pcs |
| เส้นผ่าศูนย์กลางแกว่ง | 250mm |
| แม็กซ์ คดเคี้ยวระยะทาง | 160mm |
| ความดันอากาศ | 0.4-0.7Mpa |
| แหล่งจ่ายไฟ | 220V / 50 / 60Hz 1.5Kw |
| MOQ | 1pcs |
| มิติ | (L) 1,050 * (W) 1800 * (H) 1500mm |
(2) ขั้นตอนการทำงานของเครื่องนี้
ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000pcs / 8 ชั่วโมงเป็นเพียงแนวคิดที่หยาบขึ้นอยู่กับจำนวนช่องเสียบและจำนวนเทิร์น
โหลดปุ่มบนรถรับส่งด้วยตนเองกดปุ่ม START รถรับส่งจะส่งตัวกระดุมไปยังตำแหน่งที่คดเคี้ยวและขดลวดอัตโนมัติการจัดทำดัชนีและการตัดลวดหลังจากเสร็จสิ้นแล้วรถรับส่งจะดึงชิ้นส่วนที่เสร็จแล้วออกจากตำแหน่งม้วน หนึ่งรอบเสร็จสิ้น
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6
(4) รายละเอียด OEM / ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ
ผลิตภัณฑ์ที่ใช้เป็นหลักในรถยนต์พลังงานใหม่ยนต์, เซอร์โวมอเตอร์, เครื่องกำเนิดไฟฟ้า, มอเตอร์สามเฟส, ปั๊มมอเตอร์, มอเตอร์คอมเพรสเซอร์, เครื่องใช้ในครัวเรือนและมอเตอร์เหนี่ยวนำอื่น ๆ ในฐานะผู้นำระดับโลกเรามีข้อดีที่ชัดเจนในการประกอบแกนสเตเตอร์และโรเตอร์หลักฉนวนของสล็อตการม้วนอัตโนมัติการแทรกอัตโนมัติการหลอมละลายรถยนต์การเคลือบยางเรซิ่นและเทคโนโลยีการผลิตมอเตอร์อื่น ๆ สำหรับขนาดและรูปทรงช่องต่างๆของสเตเตอร์
ผู้ติดต่อ: Mr. Larry
โทร: +86-13914006446
แฟกซ์: 86-512-66316717
