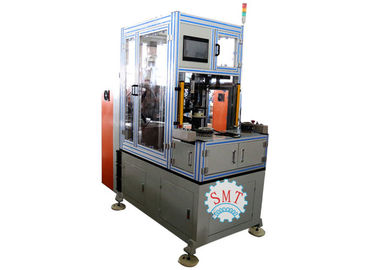

Small Motor Automatic Stator Lacing Machine Wire Coil Winding Machine SMT - DB190

เครื่องม้วนขดลวดสเตเตอร์อัตโนมัติเครื่องขนาดเล็ก SMT - DB190

  • เน้น

    Coil Wire Binding Machine เครื่องเหนี่ยวนำมอเตอร์คดเคี้ยว

    ,

    induction motor winding machine

  • ชื่อ
    เครื่องม้วนสายไฟแบบขดอัตโนมัติสำหรับมอเตอร์สเตเตอร์
  • น้ำหนัก
    710kgs
  • ขนาดเครื่อง
    (L) 1,000 * (W) 600 * (H) 1250mm
  • โหมดการปัก
    Slot ตามสล็อต / ช่วงเวลา
  • g ความเร็วการปัก
    ประมาณ 0.55 วินาที / วินาที
  • การประกัน
    หนึ่งปี
  • ความสูงของขดลวด
    ≤50mm
  • ความเร็วในการปัก
    0.8 วิ / s
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    SMT
  • ได้รับการรับรอง
    ISO / SGS Audit
  • หมายเลขรุ่น
    SMT - DB190
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชุด
  • ราคา
    สามารถต่อรองได้
  • รายละเอียดการบรรจุ
    เครื่องปักสโตเนอร์บรรจุด้วยกล่องไม้
  • เวลาการส่งมอบ
    2.5 - 3.1 เดือน
  • เงื่อนไขการชำระเงิน
    T/T, L/C
  • สามารถในการผลิต
    1 ชิ้น / 2.5 - 2.1 เดือน

เครื่องม้วนขดลวดสเตเตอร์อัตโนมัติเครื่องขนาดเล็ก SMT - DB190

เครื่องเซอร์โวมอเตอร์สองด้านเครื่องม้วนขดมอเตอร์เครื่องผลิต SMT - DB190

เครื่องปักแต่ละเครื่องควบคุม PLC ด้วยไดรฟ์อินเวอร์เตอร์และสามารถตั้งโปรแกรมได้อย่างเต็มที่เพื่อให้เหมาะกับการกำหนดค่าสล็อตสเตเตอร์ที่แตกต่างกัน เครื่องมือสนับสนุนสเตเตอร์นั้นเปลี่ยนไปอย่างรวดเร็วระหว่างการเคลือบสเตเตอร์ที่แตกต่างและความสูงของสแต็ก มีเข็มเย็บปักแบบมาตรฐานให้เลือกหลากหลาย เครื่องปักนี้เหมาะสำหรับการปักหลายสายพันธุ์ผลผลิตน้อยกว่าหรือมากกว่าลวดสเตเตอร์ เครื่องม้วนขดลวดสเตเตอร์นี้ใช้โครงสร้างการโหลดแนวตั้งความเร็วแกนหลักสามารถปรับได้

โครงสร้างเครื่อง
เครื่องนี้ประกอบด้วยร่างกายเครื่อง, เข็ม, ส่วนหมุนหัวฉีด, เข็มก่อนและหลังการเคลื่อนไหว, ส่วนแกว่งหัวฉีด, เข็มขึ้นและลงเคลื่อนไหวส่วน, ส่วนการทำดัชนีสเตเตอร์, การให้อาหารด้าย, ส่วนการตัดด้าย

(1) ข้อมูลทางเทคนิคหลัก

แบบ DB190
กองสูง 80-190mm
รหัสสเตเตอร์ 40-120mm
สเตเตอร์ OD ≤180mm
ความสูงของขดลวด ≤50mm
โหมดการปัก สล็อตตามสล็อต / ช่วงเวลา / การปักแฟนซี
ความเร็วการปัก ประมาณ 0.8s / s
พาวเวอร์ซัพพลาย 220V / 50 / 60Hz 2Kw
น้ำหนัก 700kgs
ขนาดเครื่อง (L) 1,000 * (W) 600 * (H) 1250mm

(2) ข้อได้เปรียบ

เครื่องนี้ใช้ระบบขับเคลื่อนเซอร์โวการออกแบบการควบคุมซีเอ็นซีและโปรแกรม HIM

การจัดทำดัชนีนั้นขับเคลื่อนด้วยระบบเซอร์โว สามารถตั้งโหมดการปักที่แตกต่างกันเช่นการปักช่องเสียบ, การปักช่วงเวลาและการเย็บแฟนซี

แกนหลัก adopts ระบบควบคุมเซอร์โว สามารถตั้งค่าความเร็วการหมุนได้

สองเข็มขับเคลื่อนโดยระบบเซอร์โวลูกไม้บนและล่างม้วนพร้อมกัน

เครื่องสามารถป้อนด้ายและตัดด้ายได้โดยอัตโนมัติ ไม่จำเป็นต้องผูกปม

การเปลี่ยนเครื่องมือทำได้รวดเร็วและสะดวกสบาย สเตเตอร์ที่มีความยาว 50-130 มม.

สามารถปรับความตึงของเชือกได้

กำลังการผลิต≤1s / ช่อง

ไม่ควรใช้สแน็ปลวดทองแดงและลวดเคลือบที่แตก

อัตราคุณสมบัติหลัก≥98.5% หลังจากทำใหม่อัตรา≥99.5%

เครื่องของเขาใช้ระบบป้องกันตะแกรงความปลอดภัย ผู้ประกอบการต้องยืนเมื่อใช้งาน

เครื่องใช้สองมือพร้อมปุ่มเริ่มพร้อมกันเพื่อความปลอดภัย


(3) ลักษณะเครื่องจักรหลัก

1. ปรับใช้ PLC อุตสาหกรรมอินเทอร์เฟซคอมพิวเตอร์มนุษย์และการออกแบบโครงสร้างเฟรมแนวนอนเครื่องระบบเซอร์โวควบคุมการกระทำการปักได้อย่างแม่นยำ

2. วิธีการปักที่แตกต่างกันเช่นการปักแบบช่องต่อช่อง, การใส่ช่วงเวลาและการเย็บแบบแฟนซีนั้นสามารถตั้งโปรแกรมได้

3. เครื่องนี้เหมาะสำหรับ stator ขนาดใหญ่ที่มีขดลวดสูงแขวน

4. เครื่องมือสามารถเคลื่อนย้ายและสะดวกสำหรับสเตเตอร์โหลดอย่างรวดเร็วและขนถ่ายจึงลดความแรงของแรงงานได้อย่างมีประสิทธิภาพ

(4) OEM / ODM

บริษัท ส่วนใหญ่ผลิตเครื่องจักรและอุปกรณ์มอเตอร์ ผลิตภัณฑ์ของเราส่วนใหญ่รวมถึงเครื่องไขลานอัตโนมัติเครื่องปักเครื่องใส่เครื่องขึ้นรูปเครื่องขึ้นรูป ฯลฯ เราใช้เทคโนโลยีขั้นสูงจากต่างประเทศและกระบวนการและจิตตานุภาพองค์กรในการปรับปรุงกำลังการผลิตโรงงานไฟฟ้าอัตโนมัติเต็มรูปแบบด้วยคุณภาพที่มั่นคงที่สุดและบริการลูกค้า ความไว้วางใจที่ยิ่งใหญ่ที่สุด

เราอยู่ในแนวคิดการบริการที่ปลอดภัยเป็นมืออาชีพและมีประสิทธิภาพของ "ภูมิปัญญาและมนุษยชาติต่อทิศทางของการพัฒนาเทคโนโลยีและโลกพร้อมกับความคืบหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม

(5) โปรไฟล์สายการผลิต

ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, มอเตอร์ DC, BLDC ให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์และบริการ Turn-key projecting รวมถึงการประเมินต้นทุนมอเตอร์การผลิตความรู้การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์

(6) เกี่ยวกับซูโจวสมาร์ทมอเตอร์อุปกรณ์การผลิต จำกัด

ซูโจวสมาร์ทมอเตอร์อุปกรณ์การผลิต Co. , Ltd เป็นหนึ่งในองค์กรสำคัญสูงซึ่งเชี่ยวชาญในการออกแบบผลิตและจำหน่ายอุปกรณ์การผลิตมอเตอร์ในประเทศจีน ปัจจุบัน บริษัท มีพนักงานเกือบ 150 คนรวมถึงวิศวกรและช่างเทคนิคมากกว่า 30 คนด้วยพื้นที่อาคารประมาณ 20,000 ตารางเมตรและอุปกรณ์การผลิตและทดสอบขั้นสูงหลายร้อยชุด
