สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO / SGS Audit |
หมายเลขรุ่น: | SMT - SBZ160 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้อัดพร้อมถุงซีล |
เวลาการส่งมอบ: | 42 - 78 วัน |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 1 ชิ้น / 42 - 76 วัน |
ชื่อ: | เครื่องพันขดลวดสเตเตอร์มอเตอร์เฟสเดียวอัตโนมัติ | กองสูง: | 17 ~ 100 มม |
---|---|---|---|
แหล่งจ่ายไฟ: | 380V / 50 / 60Hz 3.5Kw | ความกดอากาศ: | 0.4Mpa |
สี: | สีขาว / น้ำเงิน | ที่กำหนดเอง: | ใช่ |
ผลผลิต: | MAX.2000 ชิ้น / 8 ชั่วโมงสำหรับ 24 สล็อตสเตเตอร์ | ||
แสงสูง: | เครื่องม้วนอัตโนมัติ stator เครื่องเหนี่ยวนำเครื่องคดเคี้ยว,induction motor winding machine |

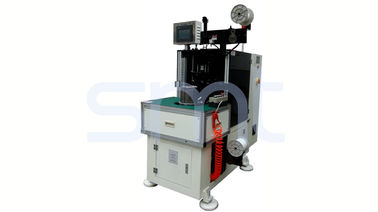

เครื่องพันขดลวดสเตเตอร์มอเตอร์เฟสเดียวอัตโนมัติ SMT - SBZ160
เครื่องนี้เหมาะสำหรับมอเตอร์เหนี่ยวนำขนาดเล็กเช่นมอเตอร์ปรับอากาศมอเตอร์เครื่องซักผ้ามอเตอร์คอมเพรสเซอร์มอเตอร์พัดลมมอเตอร์กระแสสลับมอเตอร์ปั๊มเป็นต้น
(1) ข้อมูลทางเทคนิคหลัก
รุ่น | SMT-SBZ160 |
ความสูงของกอง | 17 ~ 100 มม |
รหัสสเตเตอร์ | Φ25 ~ Φ100มม |
สเตเตอร์ OD | ≤Φ160มม |
ความสูงของระยะยื่น | ≤40มม |
โหมดการปัก | สล็อตโดยสล็อต / ช่วงสล็อต / สล็อตแฟนซี |
ความเร็วในการปัก | ≈0.45วินาที / วินาที |
แหล่งจ่ายไฟ | 380V / 50 / 60Hz 3.5Kw |
น้ำหนัก | ≈800กก |
มิติ | (L) 1500 × (W) 650 × (H) 1700 มม |
(2) ข้อได้เปรียบ
เครื่องนี้ใช้ระบบขับเคลื่อนด้วยเซอร์โวการออกแบบการควบคุม CNC และโปรแกรม HIM
การจัดทำดัชนีขับเคลื่อนด้วยระบบเซอร์โวสามารถตั้งค่าโหมดการปักที่แตกต่างกันได้เช่นการปักแบบสล็อต
แกนหมุนหลักใช้ระบบควบคุมเซอร์โวสามารถตั้งค่าความเร็วในการหมุนได้
สองเข็มที่ขับเคลื่อนด้วยระบบเซอร์โวลูกไม้บนและขดลวดล่างพร้อมกัน
เครื่องสามารถป้อนด้ายและตัดด้ายโดยอัตโนมัติไม่จำเป็นต้องผูกปม
การเปลี่ยนเครื่องมือทำได้รวดเร็วและสะดวกStator stack length range คือ 50-130 มม.
(3) ลักษณะหลักของเครื่องจักร
1. การปรับ PLC อุตสาหกรรมอินเทอร์เฟซสำหรับมนุษย์กับคอมพิวเตอร์และการออกแบบโครงสร้างเฟรมแนวนอนเครื่องระบบเซอร์โวจะควบคุมการปักได้อย่างแม่นยำ
2. วิธีการปักที่แตกต่างกันเช่นการปักทีละช่องการปักช่วงเวลาและการปักแบบแฟนซีสามารถตั้งโปรแกรมได้
3. เครื่องนี้เหมาะสำหรับสเตเตอร์ขนาดใหญ่ที่มีการคดเคี้ยวสูง
4. เครื่องมือสามารถเคลื่อนย้ายได้และสะดวกสำหรับการขนถ่ายที่รวดเร็วของสเตเตอร์ดังนั้นจึงลดกำลังแรงงานได้อย่างมีประสิทธิภาพ
(4)OEM / ODM
บริษัท ส่วนใหญ่ผลิตเครื่องจักรยนต์และอุปกรณ์ผลิตภัณฑ์ของเราส่วนใหญ่ประกอบด้วยเครื่องม้วนอัตโนมัติเครื่องปักเครื่องสอดเครื่องขึ้นรูปเครื่องขึ้นรูปเป็นต้นเรานำเทคโนโลยีและกระบวนการขั้นสูงจากต่างประเทศและจิตตานุภาพขององค์กรมาใช้เพื่อปรับปรุงกำลังการผลิตของโรงงานไฟฟ้าอัตโนมัติเต็มรูปแบบด้วยคุณภาพที่มั่นคงที่สุดและการบริการลูกค้าที่จะได้รับ ความไว้วางใจที่ยิ่งใหญ่ที่สุด
เราอยู่ในแนวคิดการบริการที่ปลอดภัยเป็นมืออาชีพและมีประสิทธิภาพของ "ภูมิปัญญาและความเป็นมนุษย์สู่ทิศทางการพัฒนาเทคโนโลยีและโลกพร้อม ๆ กับความก้าวหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC ชนิดต่างๆมอเตอร์ DC บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการโครงการแบบ Turn-key รวมถึงการประเมินต้นทุนมอเตอร์ความรู้ในการผลิตการฝึกอบรมพนักงาน และทำโครงการเทิร์นคีย์ให้เสร็จสมบูรณ์
หน้าที่หลักของเครื่องจักรและลักษณะเฉพาะ ของเครื่องล็อคสเตเตอร์
เครื่องพันขดลวดสเตเตอร์นี้ใช้ระบบขับเคลื่อนด้วยเซอร์โวการออกแบบการควบคุม CNC และโปรแกรม HIM
การจัดทำดัชนีขับเคลื่อนด้วยระบบเซอร์โวสามารถตั้งค่าโหมดการปักที่แตกต่างกันได้เช่นการปักช่องการปักช่วงเวลาการปักแบบแฟนซี
แกนหมุนหลักใช้ระบบควบคุมเซอร์โวสามารถตั้งค่าความเร็วในการหมุนได้
เครื่องพันสายไฟขดลวดสเตเตอร์สามารถป้อนด้ายและตัดด้ายโดยอัตโนมัติไม่จำเป็นต้องผูกปม
การเปลี่ยนเครื่องมือทำได้รวดเร็วและสะดวก
Stator stack length range คือ 50-130 มม.
สามารถตั้งค่าความตึงของการปักได้
กำลังการผลิตสำหรับ 24slots ≤30s / pc
หลังจากการปักไม่มีลวดทองแดงหรือเคลือบลวดขาด
อัตราคุณสมบัติหลัก≥99.5% หลังจากทำซ้ำอัตรา≥99.9%
เครื่องพันขดลวดนี้ใช้ระบบป้องกันตะแกรงนิรภัยผู้ปฏิบัติงานต้องยืนเมื่อใช้งาน
เครื่องใช้ปุ่มสตาร์ทสองมือพร้อมกันเพื่อความปลอดภัย
