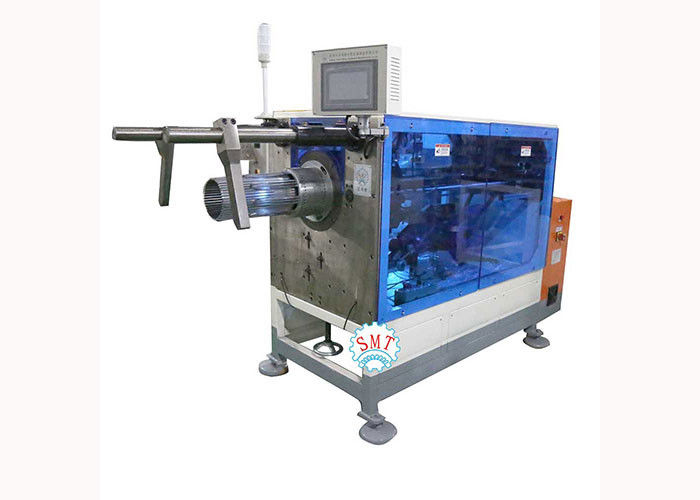

เครื่องม้วนขดลวดมอเตอร์คอมเพรสเซอร์ เครื่องใส่ขดลวดแนวนอนและกระดาษ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO / BV / SGS
หมายเลขรุ่น: QX08
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: Coil Inserting Machine บรรจุในกล่องไม้อัด ขนาดของมันขึ้นอยู่กับขนาดเครื่องและชิ้นส่วนอื่น ๆ
เวลาการส่งมอบ: 60 วันทำการหลังจากวางคำสั่งซื้อ
สามารถในการผลิต: 20 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
Name: Compressor Motor Winding Coils Inserting Machine Horizontal Inserting Winding Coils And Paper Model: SMT-QX08
Stator I.D: ≥Φ60mm Stator O.D: ≤Φ210mm
วิธีดำเนินการ: แนวนอน Wire: Cu / AL
Application: Compressor Motor/Industry Motor OEM: Ok
แสงสูง:

เครื่องใส่ม้วน

,

เครื่องเชื่อมแบบง่าม

คอมเพรสเซอร์มอเตอร์ขดลวดม้วนใส่เครื่องแนวนอนใส่ขดลวดม้วนและกระดาษ



เมื่อเทียบกับเครื่องแทรกชนิดอื่นๆ ซีรีส์ "QX" มีข้อได้เปรียบของการออกแบบเครื่องมือแบบโมดูลาร์ โดดเด่นด้วยการเปลี่ยนเครื่องมืออย่างรวดเร็ว เวลาในการเปลี่ยนเพียง 8 นาที

และโครงใส่ขดลวดแนวนอนเหมาะสำหรับการผลิตสเตเตอร์ขนาดใหญ่ สามารถใช้ร่วมกับแท่นแบริ่งตาวัวและเครื่องขยายคอยล์สำหรับการพันขดลวดสามครั้ง ซึ่งทำให้ง่ายต่อการถ่ายโอนระหว่างเครื่องจักรต่าง ๆ ประหยัดความเข้มแรงงาน และง่ายสำหรับ กำลังโหลด/ขนถ่าย



(1) พารามิเตอร์ทางเทคนิคของเครื่องใส่ขดลวด



คอมเพรสเซอร์มอเตอร์ขดลวดม้วนใส่เครื่องแนวนอนใส่ขดลวดม้วนและกระดาษ
แบบอย่าง SMT-QX08
รหัสสเตเตอร์ Φ60~Φ150mm
สเตเตอร์OD ≤Φ210mm
ความสูงของกอง ≤190mm
เดินทางเครื่องมือ ≤90mm
สายที่เข้ากันได้ Cu / AL
ช่วงหมายเลขสล็อต 24~48 สล็อต
แหล่งจ่ายไฟ 380V/50/60Hz 5Kw
น้ำหนัก ≈1050Kg
มิติ (L)2380×(W)1180×(H)1700mm



(2) คุณสมบัติหลักของเครื่องใส่คอยล์



เครื่องใส่ขดลวดของมอเตอร์คอมเพรสเซอร์ใช้เพื่อใส่ขดลวดที่คดเคี้ยวและฉนวนลิ่มลงในช่องสเตเตอร์โดยอัตโนมัติในคราวเดียวบน Winding Machine ขดลวดจะถูกพันอย่างเป็นระเบียบในถ้วยโอนผู้ปฏิบัติงานเพียงแค่ใส่ถ้วยถ่ายโอนที่มีขดลวดเข้าไปในเครื่องมือที่ใส่ ถ่ายโอนขดลวดเข้าไปในเครื่องมือแทรก จากนั้นเริ่มเครื่องแทรก มันสามารถใส่กระดาษม้วนและลิ่มลงในช่องโดยอัตโนมัติในคราวเดียว



ลิ่มและขดลวดทั้งหมดถูกใส่เข้าไปในสเตเตอร์โดยอัตโนมัติ

ใช้เซอร์โวมอเตอร์เพื่อดันคอยล์ฟังก์ชั่นพร้อมคอยล์กดล่วงหน้า

กระดาษตัดและการทำดัชนีขับเคลื่อนด้วยเซอร์โวมอเตอร์ความเร็วสามารถปรับได้

การนำเซอร์โวมอเตอร์ไปใช้กับช่องใส่กระดาษตามช่อง ช่องช่วงเวลา หรือช่องข้ามความยาวของกระดาษลิ่มสามารถปรับได้

คอนโทรลเลอร์ PLC สามารถตรวจจับตำแหน่งความผิดพลาดพร้อมฟังก์ชั่นการวินิจฉัยข้อผิดพลาด

พร้อมกับอุปกรณ์ป้อนกระดาษล่วงหน้าและตรงตามความยาวกระดาษที่สม่ำเสมอ

การป้อนกระดาษมีการติดตั้งอุปกรณ์ทำความร้อนเพื่อให้ได้กระดาษตัดในอุณหภูมิต่ำ

ความเร็วของขดลวดดันสามารถปรับได้ตามเกจลวดที่แตกต่างกัน

ผู้ปฏิบัติงานทำงานในท่ายืน

กดปุ่มสตาร์ทเครื่องด้วยมือทั้งสองข้าง

เวลาเปลี่ยน: ≈10 นาที



(3) การจัดสรรหลักของเครื่องใส่คอยล์



A. ตัวควบคุม PLC: INOVANCE (จีน);

B. ระบบเซอร์โวมอเตอร์: INOVANCE (จีน);

C. องค์ประกอบเซนเซอร์: OMRON (ญี่ปุ่น), AUTONICS (เกาหลี);

D. องค์ประกอบไฟฟ้าอื่นๆ: SCHNEIDER (ฝรั่งเศส), IDEC (ญี่ปุ่น), Delixi (จีน);

E. บอลสกรู: HIWIN (ไต้หวัน)

F. แบริ่ง: NSK (ญี่ปุ่น), SKF (สวีเดน);

G. องค์ประกอบนิวเมติก: AirTAC (ไต้หวัน);

H. แรงดันแหล่งอากาศ: 0.5 ~ 1MPa;

I. กำลังไฟ: 6.5 Kw; (ตามการกำหนดค่าจริง)

J. แหล่งพลังงาน: 3 เฟส 415V/50Hz;

K. น้ำหนัก: ≈1150Kg ;

L: ขนาด(มม.):(L)2380×(W)1280×(H)1700;



(4) บริการ



เรามีความเชี่ยวชาญในการพัฒนาและผลิตเครื่องจักรสำหรับการผลิตมอเตอร์เหนี่ยวนำต่างๆ เช่น เครื่องม้วนขดลวด เครื่องใส่ขดลวด เป็นต้น

การออกแบบและการผลิตได้มาตรฐาน ยกเว้น ลูกค้ามีความต้องการพิเศษเช่น การออกแบบรูปทรง การจัดสรร และสี เป็นต้นสามารถ specilizedนอกจากนี้เรายังสามารถช่วยจัดวางเลย์เอาต์ของเครื่องจักรในไซต์ของลูกค้าเมื่อจำเป็น

วิศวกรของเราจะให้การสนับสนุนด้านเทคนิคอย่างมืออาชีพแก่ลูกค้าภายในระยะเวลารับประกันหนึ่งปี การสนับสนุนและชิ้นส่วนบางอย่างจำเป็นต้องเปลี่ยนโดยไม่มีค่าใช้จ่าย

นอกจากนี้ยังมีบริการหลังการขายในต่างประเทศหากลูกค้าต้องการความช่วยเหลือ วิศวกรหลังการขายของเราจะอยู่ที่ไซต์ของลูกค้าภายในเวลาอันสั้น

ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT จึงจัดหาอุปกรณ์ประเภทต่างๆ สำหรับการผลิตมอเตอร์ต่างๆ ให้กับลูกค้าอาจเป็นเครื่องชุดเดียวหรือสายการผลิตทั้งหมดตั้งแต่กระบวนการม้วนไปจนถึงกระบวนการขึ้นรูปขั้นสุดท้ายโดยเฉพาะอย่างยิ่งสำหรับลูกค้าที่ต้องการสายการผลิตทั้งหมด เราสามารถให้บริการให้คำปรึกษาด้านเทคนิคการผลิตและบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน แม้แต่โครงการเทิร์นคีย์ที่สมบูรณ์



(5) การสมัคร



เครื่องของเราใช้เป็นหลักในมอเตอร์เหนี่ยวนำต่างๆ เช่น มอเตอร์เครื่องซักผ้า มอเตอร์เครื่องปรับอากาศ มอเตอร์ปั๊ม มอเตอร์เซอร์โวที่แม่นยำ มอเตอร์สามเฟสสำหรับอุตสาหกรรม มอเตอร์พัดลม และมอเตอร์พลังงานใหม่ เป็นต้น



(6) แสดงรายละเอียด

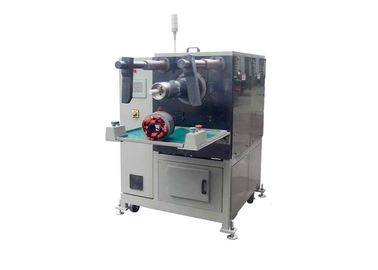

เครื่องม้วนขดลวดมอเตอร์คอมเพรสเซอร์ เครื่องใส่ขดลวดแนวนอนและกระดาษ 0
