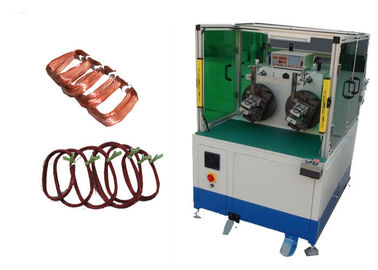

Multi-Pole Stator Winding Machine Winder Equipment 220V 50Hz / 60Hz

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO9001 / SGS
หมายเลขรุ่น: SMT-WR100

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 35-69 วัน
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 1 ชิ้น / 35-69 วัน
ติดต่อตอนนี้
รายละเอียดสินค้า
ชื่อ: เครื่องขดลวดหลายขั้วอัตโนมัติขดลวดเครื่องขดลวด นักบิน: 200 มม.
หมายเลขโอน: 2-6pcs แหล่งจ่ายไฟ: 220V / 50 / 60Hz 1.5Kw
มิติ: (L) 1,051 * (W) 1811 * (H) 1501mm หัวคดเคี้ยว: 2
ความดันอากาศ: 0.6-0.7Mpa เส้นผ่านศูนย์กลางลวด: 0.15-0.9mm

เครื่องขดลวดหลายขั้วเครื่องขดลวด 220V 50Hz / 60Hz

ใช้ตัวควบคุมโปรแกรมมิตซูบิชิและ GOT เพื่อให้เกิดปฏิสัมพันธ์ระหว่างคนกับเครื่องปรับเปลี่ยนและจัดเก็บพารามิเตอร์ที่คดเคี้ยวของชุดสเตเตอร์แคมซึ่งได้รับการคำนวณอย่างแม่นยำเพื่อให้มั่นใจว่ากระบวนการคดเคี้ยวได้อย่างแม่นยำ อุปกรณ์ยึดแบบคงที่และโครงสร้างของการใช้ปลอกหุ้มเพื่อปกป้องสายเชื่อมต่อช่วยให้มั่นใจได้ว่าสายที่แขวนอยู่ได้อย่างรวดเร็วและแม่นยำ ใช้มอเตอร์ก้าวเพื่อให้มั่นใจว่ามีการจัดทำดัชนีที่มั่นคงและแม่นยำ ใช้กรอบอลูมิเนียมนำเข้า

(1) ข้อมูลของเครื่องจักรหลัก

แบบ WR100
เส้นผ่านศูนย์กลางลวด 0.15-0.8mm
ความเร็วในการหมุน 800R / นาที
หัวม้วน 2pcs
เส้นผ่าศูนย์กลางแกว่ง 250mm
แม็กซ์ คดเคี้ยวระยะทาง 160mm
ความดันอากาศ 0.4-0.7Mpa
แหล่งจ่ายไฟ 220V / 50 / 60Hz 1.5Kw
MOQ 1pcs
มิติ (L) 1,050 * (W) 1800 * (H) 1500mm

(2) ขั้นตอนการทำงานของเครื่องนี้


ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000pcs / 8 ชั่วโมงเป็นเพียงแนวคิดที่หยาบขึ้นอยู่กับจำนวนช่องเสียบและจำนวนเทิร์น
โหลดปุ่มบนรถรับส่งด้วยตนเองกดปุ่ม START รถรับส่งจะส่งตัวกระดุมไปยังตำแหน่งที่คดเคี้ยวและขดลวดอัตโนมัติการจัดทำดัชนีและการตัดลวดหลังจากเสร็จสิ้นแล้วรถรับส่งจะดึงชิ้นส่วนที่เสร็จแล้วออกจากตำแหน่งม้วน หนึ่งรอบเสร็จสิ้น

(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ


เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6

(4) รายละเอียด OEM / ODM


การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี

(5) โปรไฟล์สายการผลิต

ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ

ผลิตภัณฑ์ที่ใช้เป็นหลักในรถยนต์พลังงานใหม่ยนต์, เซอร์โวมอเตอร์, เครื่องกำเนิดไฟฟ้า, มอเตอร์สามเฟส, ปั๊มมอเตอร์, มอเตอร์คอมเพรสเซอร์, เครื่องใช้ในครัวเรือนและมอเตอร์เหนี่ยวนำอื่น ๆ ในฐานะผู้นำระดับโลกเรามีข้อดีที่ชัดเจนในการประกอบแกนสเตเตอร์และโรเตอร์หลักฉนวนของสล็อตการม้วนอัตโนมัติการแทรกอัตโนมัติการหลอมละลายรถยนต์การเคลือบยางเรซิ่นและเทคโนโลยีการผลิตมอเตอร์อื่น ๆ สำหรับขนาดและรูปทรงช่องต่างๆของสเตเตอร์
