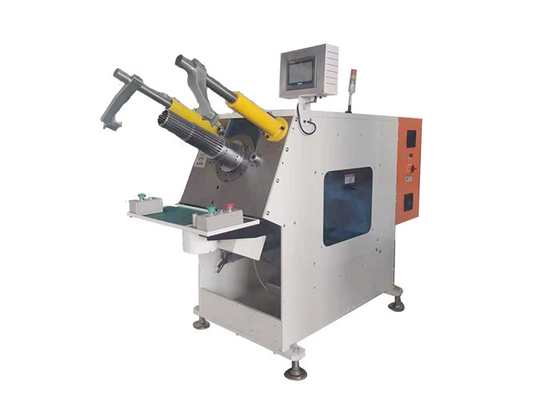

เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว

เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว

  • เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว
  • เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว
เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว
รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO / BV / SGS
Model Number: QX16
การชำระเงิน:
Minimum Order Quantity: 1 Set
ราคา: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Packaging Details: Plastic wrapping film, vacuum package and plywood cases. The package size depends on actual machine size.
Delivery Time: 70 workdays after advance payment
Supply Ability: 10~20 sets per 3 months
ติดต่อ
รายละเอียดสินค้า
ชื่อ: เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็วการใส่ขดลวด Model: SMT-QX16
Stator OD: Φ160mm Stator ID: Φ20~Φ100mm
เดินทางเครื่องมือ: 70mm สี: กำหนดเอง

เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็วการใส่ขดลวด





เครื่องใส่ขดลวด SMT-QX16 มีลักษณะเฉพาะด้วยการใช้เครื่องมือที่รวดเร็ว พร้อมโครงสร้างที่ได้รับการอัพเกรดให้เรียบง่ายขึ้น



(1) พารามิเตอร์ทางเทคนิคของเครื่องใส่ขดลวด



เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็วการใส่ขดลวด

แบบอย่าง

SMT-QX16

รหัสสเตเตอร์

Φ20~Φ100mm

สเตเตอร์OD

≤Φ160mm

ความสูงของกอง

≤120mm

เดินทางเครื่องมือ

≤70mm

สายที่เข้ากันได้

Cu / AL

ช่วงหมายเลขสล็อต

24~48 สล็อต

แหล่งจ่ายไฟ

380V/50/60Hz 6.5Kw

น้ำหนัก

≈1150Kg

มิติ

(L)2380×(W)1280×(H)1700mm



(2) คุณสมบัติหลักของเครื่องใส่คอยล์



A. ลิ่มและขดลวดทั้งหมดถูกใส่เข้าไปในสเตเตอร์โดยอัตโนมัติ

B. ใช้เซอร์โวมอเตอร์เพื่อดันคอยล์ด้วยฟังก์ชั่นการกดล่วงหน้าของคอยล์

C. การตัดกระดาษลงในคลังลิ่มนั้นขับเคลื่อนด้วยเซอร์โวมอเตอร์ความเร็วสามารถปรับได้

D. การนำเซอร์โวมอเตอร์ไปใช้กับช่องใส่กระดาษโดยช่อง ช่องช่วงเวลา หรือช่องข้ามความยาวของกระดาษลิ่มสามารถปรับได้

E. ชิ้นส่วนเครื่องมือและเครื่องตัดลิ่มได้รับการออกแบบให้เป็นโมดูล สามารถเปลี่ยนพร้อมกันได้ครั้งเดียว

F. ตัวควบคุม PLC สามารถตรวจจับตำแหน่งความผิดพลาดได้ด้วยฟังก์ชันการวินิจฉัยข้อผิดพลาด

G. ติดตั้งอุปกรณ์ป้อนกระดาษล่วงหน้าและตรงตามความยาวของกระดาษ

H. ความเร็วของขดลวดดันสามารถปรับได้ตามขนาดลวดที่แตกต่างกัน

I. ผู้ปฏิบัติงานทำงานในท่ายืน

J. กดปุ่มเพื่อสตาร์ทเครื่องด้วยมือทั้งสองข้าง

K. เวลาเปลี่ยน: ≤10นาที;



(3) การจัดสรรหลักของเครื่องใส่ขดลวด (มาตรฐาน)



ตัวควบคุม PLC: INOVANCE (จีน);

ระบบเซอร์โวมอเตอร์: INOVANCE (จีน);

องค์ประกอบเซนเซอร์: OMRON (ญี่ปุ่น), AUTONICS (เกาหลี);

ส่วนประกอบไฟฟ้าอื่นๆ: SCHNEIDER (ฝรั่งเศส), IDEC (ญี่ปุ่น), Delixi (จีน);

บอลสกรู: HIWIN (ไต้หวัน)

แบริ่ง: NSK (ญี่ปุ่น), SKF (สวีเดน);

องค์ประกอบนิวเมติก: AirTAC (ไต้หวัน);

แรงดันแหล่งอากาศ: 0.5 ~ 1MPa;

กำลังไฟ: 3 Kw; (ตามการกำหนดค่าจริง)

แหล่งพลังงาน: 3 เฟส 380V/50Hz;

น้ำหนัก: ≈1000Kg;

มิติข้อมูลอ้างอิง(มม.): (L)1800×(W)1000×(H)1600;



(4) บริการ



เรามุ่งเน้นการพัฒนาและผลิตเครื่องจักรสำหรับการผลิตมอเตอร์เหนี่ยวนำต่างๆ เช่น เครื่องม้วน เครื่องม้วนขดลวด เป็นต้น

การออกแบบและการผลิตได้มาตรฐาน ยกเว้น ลูกค้ามีความต้องการพิเศษเช่น การออกแบบรูปทรง การจัดสรร และสี เป็นต้นสามารถ specilizedนอกจากนี้เรายังสามารถช่วยจัดวางเลย์เอาต์ของเครื่องจักรในไซต์ของลูกค้าเมื่อจำเป็น

วิศวกรของเราจะให้การสนับสนุนด้านเทคนิคอย่างมืออาชีพแก่ลูกค้าภายในระยะเวลารับประกันหนึ่งปี การสนับสนุนและอะไหล่บางส่วนจำเป็นต้องเปลี่ยนฟรี

นอกจากนี้ยังมีบริการหลังการขายในต่างประเทศหากลูกค้าต้องการความช่วยเหลือ วิศวกรหลังการขายของเราจะอยู่ที่ไซต์ของลูกค้าภายในเวลาอันสั้น

เราอยู่ในแนวคิดการบริการที่ปลอดภัย เป็นมืออาชีพ และมีประสิทธิภาพของ "ภูมิปัญญาและมนุษยชาติที่มีต่อทิศทางของการพัฒนา เทคโนโลยี และโลกพร้อมกับความก้าวหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม



(5) ข้อเสนอสายการผลิต



ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT จึงจัดหาอุปกรณ์ประเภทต่างๆ สำหรับการผลิตมอเตอร์ต่างๆ ให้กับลูกค้าอาจเป็นเครื่องชุดเดียวหรือสายการผลิตทั้งหมดตั้งแต่กระบวนการม้วนไปจนถึงกระบวนการขึ้นรูปขั้นสุดท้ายโดยเฉพาะอย่างยิ่งสำหรับลูกค้าที่ต้องการสายการผลิตทั้งหมด เราสามารถให้บริการให้คำปรึกษาด้านเทคนิคการผลิตและบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน แม้แต่โครงการเทิร์นคีย์ที่สมบูรณ์



(6) แสดงรายละเอียด

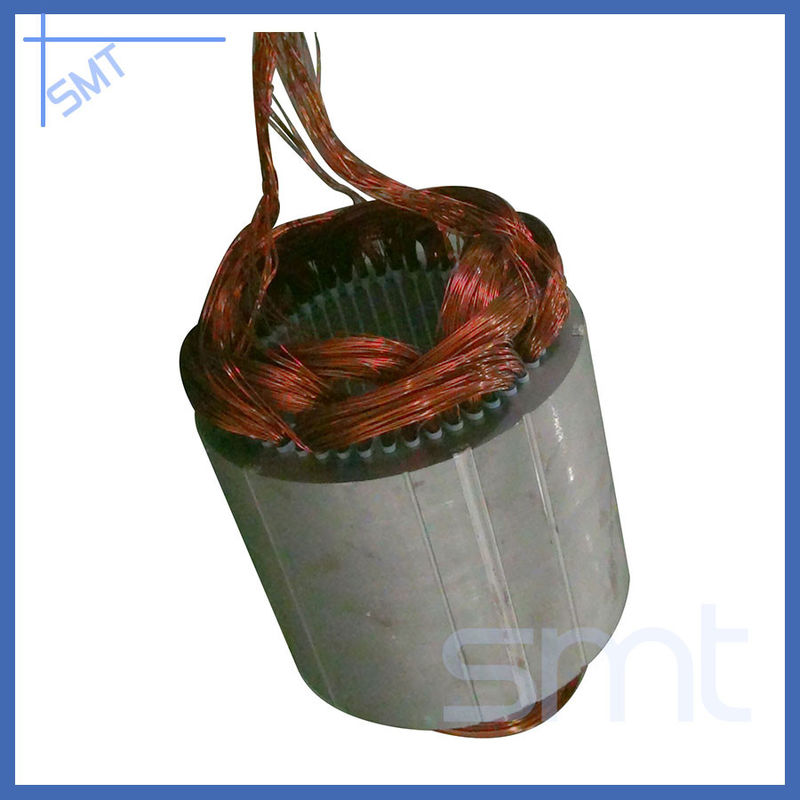

เครื่องใส่ขดลวดมอเตอร์พัดลมระบายความร้อนเปลี่ยนเครื่องมืออย่างรวดเร็ว 0
