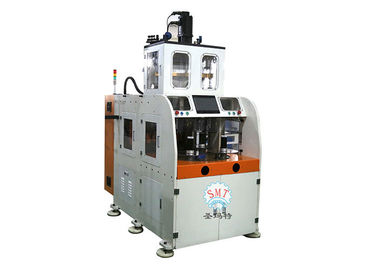

2 Winding Heads Electrical Motor Automatic Stator Winding Machine for Washing Machine Manufacturing / Double Head

2 หัวคดเคี้ยวมอเตอร์ไฟฟ้าเครื่องม้วนสเตเตอร์อัตโนมัติสำหรับการผลิตเครื่องซักผ้า / หัวคู่

  • เน้น

    เครื่องม้วนขดลวดพัดลมติดเพดาน

    ,

    เครื่องม้วนขดลวดมอเตอร์ไฟฟ้า

    ,

    เครื่องม้วนขดลวดสเตเตอร์สองหัว

  • ชื่อ
    เครื่องม้วนไฟฟ้าสำหรับสเตเตอร์
  • ความเร็วสาย
    ≤3000r/นาที
  • หมายเลขโอน
    2-6 ชิ้น
  • แหล่งจ่ายไฟ
    380v/50/60Hz 7Kw
  • สภาพ
    ใหม่
  • การรับประกัน
    12 เดือน
  • หัวม้วน
    1 ชิ้น
  • ความสูงของกองสูงสุด
    ≤70mm
  • อายุการใช้งานของแม่พิมพ์
    >1,000,000 ช็อต
  • เกรดอัตโนมัติ
    อัตโนมัติเต็มรูปแบบ
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    SMT
  • ได้รับการรับรอง
    ISO9001/SGS/CE
  • หมายเลขรุ่น
    SMT-SLR150
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชุด
  • ราคา
    สามารถต่อรองได้
  • รายละเอียดการบรรจุ
    กล่องไม้เหมาะสำหรับการขนส่งทางทะเล
  • เวลาการส่งมอบ
    80 - 100 วันสำหรับ 1 ชุด
  • เงื่อนไขการชำระเงิน
    T/T, L/C
  • สามารถในการผลิต
    2 ชิ้น / 56 - 80 วัน

2 หัวคดเคี้ยวมอเตอร์ไฟฟ้าเครื่องม้วนสเตเตอร์อัตโนมัติสำหรับการผลิตเครื่องซักผ้า / หัวคู่

2 หัวคดเคี้ยวมอเตอร์ไฟฟ้าเครื่องม้วนสเตเตอร์อัตโนมัติสำหรับเครื่องซักผ้า



เครื่องนี้มีหัวม้วนสองหัวพร้อมสี่สถานีทำงานเฟสหลักและเฟสเสริมสามารถทำแผลได้พร้อมกันเหมาะสำหรับกำลังการผลิตสูงอัตราการบรรจุช่องสูงการเปิดช่องเล็ก ๆ ขดลวดสเตเตอร์สามารถเลือกโหมดการไขลานที่แตกต่างกันได้ในหน้าจอสัมผัสเช่นการข้ามอัตโนมัติการตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติ

พารามิเตอร์อื่น ๆ สามารถตั้งค่าได้ในหน้าจอสัมผัสเช่นวิธีการม้วนแบบต่อเนื่อง / หยุด



ข้อมูลทางเทคนิคหลัก




รุ่น
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
หัวคดเคี้ยว 1 1 1 1 2 4
เส้นผ่านศูนย์กลางลวด (มม.) 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 0.2 ~ 1.0 0.2 ~ 1.0
ยกเลิกการโหลดความเร็ว ≤2500r / นาที≤2500r / นาที≤2500r / นาที≤2000r / นาที 3000 3000
ความสูงของกอง ≤80มม. ≤ 120 มม. ≤ 150 มม. ≤230มม ≤70มม ≤70มม
ความแม่นยำในการคดเคี้ยว + 0 + 0 + 0 + 0 + 0 + 0
พาวเวอร์ซัพพลาย 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7 กิโลวัตต์ 7 กิโลวัตต์
ความดันอากาศ ≥0.6Mpa≥0.6Mpa≥0.6Mpa≥0.6Mpa ≥0.6pa ≥0.6pa
น้ำหนัก ≈1350Kg≈1600Kg≈1600Kg≈2200Kg ≈1950Kg ≈2300กก
มิติ
(ยาว×กว้าง×สูงซม.)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180


เครื่องม้วนขดลวดสเตเตอร์อัตโนมัติมี 2 สถานีการทำงานที่คดเคี้ยวพร้อมจานหมุนสามารถขดลวดโดยตรงและเป็นระเบียบในถ้วยโอนเหมาะอย่างยิ่งสำหรับสเตเตอร์ที่มีช่องเติมสูงและช่องเปิดขนาดเล็กง่ายกว่าสำหรับผู้ปฏิบัติงานในการใส่ขดลวดของสเตเตอร์ที่มีช่องเติมสูงและความกว้างของช่องเปิดขนาดเล็กดังนั้นเครื่องม้วนสเตเตอร์อัตโนมัติจึงสามารถประหยัดแรงงานได้อย่างมีประสิทธิภาพ


1. อัตโนมัติใส่ขดลวดในการถ่ายโอนอดีตอย่างเป็นระเบียบ;สามารถขดลวดลมเข้ากับมู่เล่ของรถยกและโอนขดลวดไปยังตัวสอดขดลวดได้อย่างง่ายดายด้วยประสิทธิภาพสูงและเอฟเฟกต์การม้วนแทรกที่ยอดเยี่ยม
2. หัวคดเคี้ยวคู่อัตโนมัติเครื่องม้วนสเตเตอร์;เครื่องม้วนขดลวดมอเตอร์ไฟฟ้าเป็นเครื่องม้วนแนวตั้งอัตโนมัติสองสถานีแผ่นเสียงเป็นโครงสร้างสองสถานี
3. เครื่องม้วนสเตเตอร์ใช้ระบบเซอร์โวเพื่อหมุนและสร้างดัชนีแบบฟอร์มการถ่ายโอนโหมดไขลานเช่นการข้ามอัตโนมัติการตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติสามารถทำได้อย่างต่อเนื่องในครั้งเดียว
4. เครื่องม้วนขดลวดแต่ละเครื่องมีชุดเครื่องมือม้วนหนึ่งชุดและรูปแบบขดลวดแนวตั้งสามแบบ
5. เหมาะอย่างยิ่งสำหรับสเตเตอร์ที่มีช่องเติมสูงและช่องเปิดขนาดเล็ก
6. สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้และใช้เวลาประมาณ 15 นาที
7. แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของหมายเลขขดลวดคือ± 1 รอบ
8. PLC สามารถตั้งค่าพารามิเตอร์, หมายเลขเลี้ยว, ความเร็วในการม้วน, ความตึงของขดลวด, ความสูงของเครื่องมือจม, ความเร็วในการจมของเครื่องมือและทิศทางการคดเคี้ยวสามารถปรับได้
9. รับทางคดเคี้ยวต่อเนื่องหรือไม่ต่อเนื่องและตรงตาม 2 เสา 4 เสาและ 6 เสาขดลวดคดเคี้ยว;
10. แกน X และ Y ของตัวเกี่ยวลวดและเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของลวดสะพานและลวดตะกั่วได้
11. เครื่องมือจมใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของการจมของเครื่องมือคือ 6
12. เครื่องม้วนสเตเตอร์สามารถพันสายเดี่ยวหรือหลายสายพร้อมกัน
13. และมีฟังก์ชั่นการแสดงผลของการหมุนแบบไดนามิกการเลี้ยวจริงการเปลี่ยนชุดสาเหตุความล้มเหลวและการตรวจสอบตำแหน่งด้วยตนเอง
14. ปราศจากความเสียหายของเคลือบฟันและสายไฟเมื่อสายทองแดงหมดเครื่องจะหยุดโดยอัตโนมัติ
15. เครื่องม้วนขดลวดอัตโนมัติไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
16. เครื่องม้วนสเตเตอร์ช่วยประหยัดแรงงานและมีประสิทธิภาพสูง


ใบสมัคร
เครื่องม้วนสเตเตอร์อัตโนมัติเป็นมอเตอร์เหนี่ยวนำเฟสเดียวที่เหมาะสมและการผลิตมอเตอร์สามเฟสและส่วนใหญ่ใช้ในด้านเครื่องใช้ในครัวเรือนเช่นเครื่องซักผ้าพัดลมตู้เย็นเครื่องปรับอากาศเครื่องบันทึกเครื่องบันทึกวิดีโอเครื่องเล่นวิดีโอเครื่องดูดฝุ่น กล้องถ่ายรูปไดร์เป่าผมเครื่องโกนหนวดไฟฟ้า ฯลฯ

ซ่อมบำรุง
1. ก่อนที่จะเดินเครื่องให้ตรวจสอบชิ้นส่วนเครื่องจักรกลขดลวดสเตเตอร์อัตโนมัติชิ้นส่วนไฟฟ้าชิ้นส่วนไฮดรอลิกหล่อลื่นและตรวจสอบว่าสปริงคลายตัวชิ้นส่วนที่ทำงานส่งเสียงดังและชิ้นส่วนไฟฟ้าทำงานได้ตามปกติหรือไม่หลังจากตรวจสอบตกลงเครื่องสามารถทำงานได้
2. หลังจากเครื่องม้วนสเตเตอร์ทำงานให้ล้างฝุ่นและรีเซ็ตเครื่อง
3. ล้างองค์ประกอบไฟฟ้าทุกสามเดือน
4. ตรวจสอบว่ามีน้ำอยู่ในตัวกรองของชิ้นส่วนไฮดรอลิกหรือไม่ถ้าใช่โปรดระบายน้ำออกให้ตรงเวลา
5. ตรวจสอบว่ามีน้ำมันอยู่ที่ตัวหล่อลื่นของชิ้นส่วนไฮดรอลิกหรือไม่หากไม่มีน้ำมันโปรดเติมน้ำมันให้ตรงเวลา
6. ตรวจสอบสถานะการหล่อลื่นของกลไกนำทางหรือไม่หากไม่มีน้ำมันหล่อลื่นโปรดเติมน้ำมันหล่อลื่นให้ตรงเวลา
7. โปรดตรวจสอบสกรูวาล์วแม่เหล็กและข้อต่อท่อทุกๆสามเดือน
8. โปรดตรวจสอบฟิลเตอร์และไส้กรองอากาศทุกสองเดือน
9. โปรดตรวจสอบความกดอากาศปีละครั้ง
10. เติมน้ำมันกล
