อัตโนมัติเครื่องสามเฟสมอเตอร์หมุนม้วนเครื่องประกอบมอเตอร์ Stator

เครื่องประกอบสเตเตอร์มอเตอร์สามเฟสอัตโนมัติ

(1) โปรไฟล์สายการผลิต

สายการผลิตสเตเตอร์มอเตอร์สามเฟสนี้ใช้กันอย่างแพร่หลายในการผลิตสเตเตอร์มอเตอร์สามเฟสสายการผลิตสเตเตอร์นี้ประกอบด้วยเครื่องจักรหลายเครื่อง เช่น เครื่องใส่กระดาษ เครื่องม้วนขดลวด เครื่องใส่ขดลวดม้วน เครื่องปัก และเครื่องขึ้นรูปเครื่องแต่ละเครื่องในสายการผลิตสเตเตอร์นี้เป็นแบบสแตนด์อโลน ในขณะเดียวกันก็สามารถเชื่อมต่อกับสายพานลำเลียงได้

ขั้นตอนการทำงานจะเป็นดังนี้
การใส่กระดาษสเตเตอร์ ---- การม้วนขดลวด --- การใส่ขดลวด ---- การขึ้นรูปม้วน ---- การปัก --- การขึ้นรูปขั้นสุดท้าย

เครื่องใส่กระดาษสเตเตอร์ใช้กระดาษทิชชู่ลงในช่องสเตเตอร์กระบวนการขึ้นรูป แทรก และตัดกระดาษทั้งหมดทำด้วยเครื่องจักรแม่พิมพ์ขึ้นรูปสามารถปรับได้ตามขนาดสเตเตอร์ที่แตกต่างกัน

เครื่องม้วนขดลวดสเตเตอร์ สามารถพันขดลวดให้อยู่ในรูปขดลวดได้โหมดการไขลาน เช่น การข้ามอัตโนมัติ การตัดอัตโนมัติ และการจัดทำดัชนีอัตโนมัติสามารถทำได้พร้อมกัน สามารถตั้งค่าพารามิเตอร์ในส่วนต่อประสานระหว่างคนกับเครื่องจักรได้

เครื่องใส่ขดลวดสามารถใส่ขดลวดสเตเตอร์และลิ่มลงในช่องสเตเตอร์ได้โดยอัตโนมัติช่วยลดแรงงานและปรับปรุงประสิทธิภาพและความแม่นยำ เครื่องนี้เหมาะสำหรับวัสดุม้วนลิ่มฟิล์มโพลีเอสเตอร์ฟิล์มที่มีความหนาคงที่และความกว้างคงที่ (ขนาดความกว้างและความหนาให้มาโดยลูกค้า)สำหรับลวดมีทั้งลวดทองแดงและลวดสารส้ม

เครื่องปักถูกควบคุมโดย PLCสามารถตั้งค่าโหมดการร้อยเชือกรองเท้าแบบต่างๆ ได้ เช่น การร้อยเชือกรองเท้า การร้อยเชือกรองเท้าแบบเว้นช่วง และการร้อยเชือกแบบแฟนซีการเปลี่ยนเครื่องมือทำได้รวดเร็วและสะดวกมีทั้งเครื่องปักเดี่ยว เครื่องปักสองสถานี และเครื่องปักแนวนอน

เครื่องขึ้นรูปใช้สำหรับการขึ้นรูปม้วนก่อนร้อยเชือก ขดลวดสเตเตอร์ควรทำเพียงครั้งเดียว เพราะการร้อยเชือกจะดีกว่าหลังจากการปักแล้ว ขดลวดสเตเตอร์ควรทำการขึ้นรูปขั้นสุดท้ายกำลังการผลิต ≤14วินาที/ชุด (ไม่รวมเวลาขนถ่าย)

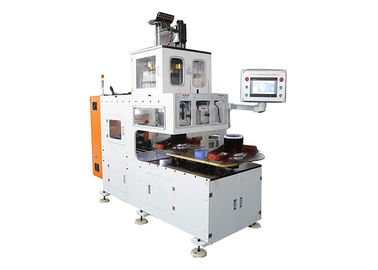

เครื่องม้วนขดลวดสเตเตอร์แนวตั้งเป็นเครื่องม้วนอัตโนมัติแบบหัวเดียวและสองสถานีอัตโนมัติใส่ขดลวดในการถ่ายโอนเดิมอย่างเป็นระเบียบ;เหมาะอย่างยิ่งสำหรับอัตราการเติมช่องสูง สเตเตอร์บากขนาดเล็กโหมดไขลาน เช่น การข้ามอัตโนมัติ การตัดอัตโนมัติ และการจัดทำดัชนีอัตโนมัติ สามารถทำได้ทีละครั้งสามารถตั้งค่าพารามิเตอร์ในส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรได้ ปรับความตึงของขดลวดได้ได้ทางคดเคี้ยวต่อเนื่อง/ไม่ต่อเนื่องและตรงกับขดลวด 2 ขั้ว 4 ขั้ว และ 6 ขั้วที่คดเคี้ยว
