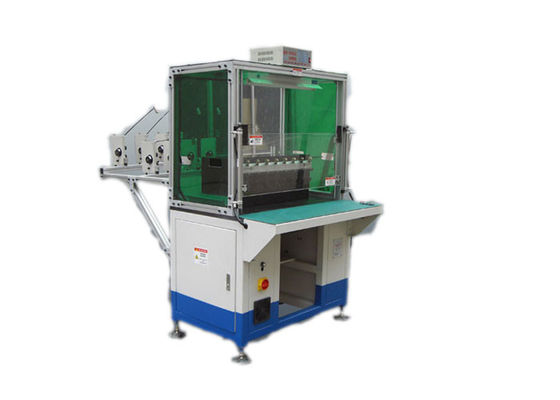

เครื่องม้วนมอเตอร์ไฟฟ้าแบบกำหนดเอง, เครื่องม้วนกระแสสลับ
ข้อมูลที่จำเป็นสำหรับการสอบถามสายการผลิตโรเตอร์
จะดีกว่าถ้าลูกค้าสามารถส่งภาพวาดโดยละเอียดรวมถึงข้อมูลด้านล่าง
1. การวาดภาพเคลือบโรเตอร์
2. โรเตอร์ประกอบภาพวาด
3. การวาดกองโรเตอร์
4. การวาดไดอะแกรมโรเตอร์คดเคี้ยว: มีเส้นผ่านศูนย์กลางลวดโรเตอร์และหมุนหมายเลข
5. รูปวาดสับเปลี่ยน
6. การวาดเพลา
7. ปริมาณสมดุลที่เหลือที่จำเป็นและปริมาตรที่ไม่สมดุลเริ่มต้น
8. วัสดุกระดาษลิ่มและฉนวน
9. ผลผลิตที่ต้องการ
10. ข้อกำหนดทางเทคนิคอื่น ๆ
ถ้าเป็นไปได้ จะดีกว่าถ้าลูกค้าสามารถส่งตัวอย่างมาให้เราได้
(1) พารามิเตอร์ทางเทคนิคหลัก
| แบบอย่าง | DR08 |
| เส้นผ่านศูนย์กลางลวด | 0.08-0.8mm |
| ไม่มี - ความเร็วในการโหลด | ≤3000r/นาที |
| หัวม้วน | 8 ชิ้น |
| เส้นผ่านศูนย์กลางของกรอบ | 20-120mm |
| ระยะการโอนสูงสุด | ≤250mm |
| ความกดอากาศ | ≥0.4MPa |
| พาวเวอร์ซัพพลาย | 220V/50/60Hz 0.75Kw |
| น้ำหนัก | 850kgs |
| มิติ | (L)1500*(W)1200*(H)2100mm |
(2) ขั้นตอนการทำงานของเครื่องนี้
ประมาณ 1000 ชิ้น/8 ชั่วโมง เป็นเพียงความคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องกระดองและจำนวนเทิร์น
โหลดเกราะบนรถรับส่งด้วยตนเอง กดปุ่ม START รถรับส่งจะส่งเกราะไปยังตำแหน่งที่คดเคี้ยว และไขลานอัตโนมัติ การทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะดึงเกราะที่เสร็จแล้วออกจากตำแหน่งที่คดเคี้ยว ผู้ปฏิบัติงานจะยกเลิกการโหลดเกราะที่เสร็จแล้ว เสร็จไปหนึ่งรอบ
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6
(4)โปรไฟล์ OEM/ODM
การใช้ประโยชน์จากวิศวกรผู้มากประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งตลาดใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
(6) เกี่ยวกับ Smart
Suzhou Smart motor Equipment Manufacturing Co. , Ltd เป็นหนึ่งในองค์กรหลักที่มีเทคโนโลยีสูงซึ่งเชี่ยวชาญในการออกแบบผลิตและจำหน่ายอุปกรณ์การผลิตมอเตอร์ในประเทศจีนปัจจุบันบริษัทมีพนักงานเกือบ 150 คน รวมถึงวิศวกรและช่างเทคนิคมากกว่า 30 คน ด้วยพื้นที่อาคารประมาณ 20,000 ตารางเมตร และอุปกรณ์การผลิตและทดสอบขั้นสูงหลายร้อยชุดตอนนี้มีคุณสมบัติสำหรับการออกแบบและการผลิตสายการผลิตเต็มรูปแบบ (เริ่มจากการม้วนขดลวดจนถึงการขึ้นรูปขั้นสุดท้ายของสเตเตอร์) สำหรับมอเตอร์ AC เช่น มอเตอร์เครื่องใช้ในบ้าน มอเตอร์ขนาดกลางและขนาดเล็กอุตสาหกรรม มอเตอร์ปั๊ม มอเตอร์ประตูม้วน และมอเตอร์รถยนต์ เป็นต้น ใน 2012, SMT ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001: 2000
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
