เครื่องจักรใส่ขดลวดสเตเตอร์แนวนอนสำหรับมอเตอร์คอมเพรสเซอร์และอุตสาหกรรมที่มีเส้นผ่านศูนย์กลางภายในสเตเตอร์ 60-150 มม.
สรุปผลิตภัณฑ์
เครื่องพัดลม เครื่องพัดลมเครื่องพัดลมเครื่องพัดลมกระดาษ เครื่องใส่สกัดคอมเพรสเซอร์มอเตอร์ QX มีการออกแบบเครื่องมือแบบโมดูลเพื่อการเปลี่ยนเครื่องมืออย่างรวดเร็ว (เวลาเปลี่ยน 8 นาที)โครงสร้างการใส่ลมแนวราบของมันเป็นที่เหมาะสมสําหรับการผลิต stator ใหญ่และสามารถบูรณาการกับแพลตฟอร์มที่วางตาวัวและ Coil ขย...
คุณสมบัติที่กําหนดเองของสินค้า
ชื่อ:
คอมเพรสเซอร์มอเตอร์ขดลวดขดลวดใส่เครื่องแทรกขดลวดขดลวดและกระดาษในแนวนอน
แบบอย่าง:
SMT-QX08
รหัสสเตเตอร์:
≥φ60mm
สเตเตอร์ OD:
≤Φ210mm
วิธีการดำเนินงาน:
ตามแนวนอน
ลวด:
Cu / Al
แอปพลิเคชัน:
มอเตอร์คอมเพรสเซอร์/มอเตอร์อุตสาหกรรม
โอเอ็ม:
ตกลง
เน้น:
60-150 มม Stator I.D Stator เครื่องใส่ลวด
,เครื่องใส่เครื่องยนต์เครื่องปรับความหนา
,อุตสาหกรรมเครื่องยนต์การใช้งาน Stator เครื่องใส่ลวด
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
SMT
ได้รับการรับรอง:
ISO / BV / SGS
หมายเลขรุ่น:
SMT-QX08
การซื้อขายอสังหาริมทรัพย์
จำนวนสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
เครื่องแทรกขดลวดบรรจุด้วยเคสไม้อัด ขนาดของมันเป็นไปตามเครื่องและขนาดชิ้นส่วนอื่น ๆ
เวลาการส่งมอบ:
60 วันทำงานหลังจากสั่งซื้อ
เงื่อนไขการชำระเงิน:
t/t, l/c
สามารถในการผลิต:
10 ~ 20 ชุดต่อ 3 เดือน
คําอธิบายสินค้า
เครื่องพัดลม เครื่องพัดลมเครื่องพัดลมเครื่องพัดลมกระดาษ
เครื่องใส่สกัดคอมเพรสเซอร์มอเตอร์ QX มีการออกแบบเครื่องมือแบบโมดูลเพื่อการเปลี่ยนเครื่องมืออย่างรวดเร็ว (เวลาเปลี่ยน 8 นาที)โครงสร้างการใส่ลมแนวราบของมันเป็นที่เหมาะสมสําหรับการผลิต stator ใหญ่และสามารถบูรณาการกับแพลตฟอร์มที่วางตาวัวและ Coil ขยายเครื่องจักรสําหรับการใส่ลมสามครั้ง, ลดความเข้มข้นของแรงงานและยืดหยุ่นการบรรทุก / ถอน
ปริมาตรเทคนิค
| รุ่น | SMT-QX08 |
|---|---|
| อัตราการจําหน่ายของ Stator | Φ60 ~ Φ150 มม. |
| สเตทอรอร์ด | ≤ Φ210mm |
| ความสูงของค้อน | ≤190mm |
| การเดินทางเครื่องมือ | ≤ 90mm |
| สายที่เข้ากันได้ | Cu / AL |
| ระยะหมายเลขสล็อต | สล็อต 24~48 |
| พลังงานไฟฟ้า | 380V/50/60Hz 5Kw |
| น้ําหนัก | ≈1050Kg |
| ขนาด | (L) 2380 × ((W) 1180 × ((H) 1700 มม. |
ลักษณะสําคัญ
- อัตโนมัติใส่โค้ลการล่อและการปิดเหลี่ยมในสล็อต stator ในการปฏิบัติการเดียว
- การผลักดันโค้ลแบบขับเคลื่อนด้วยเครื่องยนต์เซอร์โว
- เครื่องตัดและดัดลิสต์กระดาษด้วยเครื่องยนต์เซอร์โว
- ความยาวกระดาษ wedge ปรับได้ด้วย slot-by-slot, interval-slot หรือ skip-slot feeding
- เครื่องควบคุม PLC พร้อมความสามารถในการตรวจหาความผิดพลาดและการวินิจฉัย
- อุปกรณ์การให้กระดาษก่อนการให้การรับรองความยาวกระดาษที่สม่ําเสมอ
- เครื่องตัดกระดาษอุณหภูมิต่ํา พร้อมอุปกรณ์ทําความร้อน
- ความเร็วการผลักดันโค้ลที่ปรับได้สําหรับสายวัดต่าง ๆ
- การทํางานโดยยืนแบบ ergonomic ด้วยปุ่มเริ่มต้นสองมือ
- เวลาเปลี่ยนเร็วประมาณ 10 นาที
รายละเอียดส่วนประกอบ
- เครื่องควบคุม PLC: INOVANCE (จีน)
- ระบบมอเตอร์เซอร์โว: INOVANCE (จีน)
- อุปกรณ์เซ็นเซอร์: OMRON (ญี่ปุ่น) AUTONICS (เกาหลี)
- ส่วนประกอบไฟฟ้าอื่นๆ: SCHNEIDER (ฝรั่งเศส) IDEC (ญี่ปุ่น) Delixi (จีน)
- สกรูลูกกลม: HIWIN (ไต้หวัน)
- หมุน: NSK (ญี่ปุ่น) SKF (สวีเดน)
- อุปกรณ์ปนูเมติก: AirTAC (ไต้หวัน)
- ความดันแหล่งอากาศ: 0.5 ~ 1MPa
- พลังงาน: 6.5 Kw (การตั้งค่าจริงอาจแตกต่างกัน)
- แหล่งพลังงาน: 3 ขั้นตอน 415V / 50Hz
- น้ําหนัก: ≈1150Kg
- ขนาด: (L) 2380 × ((W) 1280 × ((H) 1700mm
การใช้งาน
เครื่องนี้ถูกออกแบบให้กับมอเตอร์อินดูชั่นต่าง ๆ รวมถึงมอเตอร์เครื่องซักผ้า,มอเตอร์เครื่องปรับอากาศ,มอเตอร์ปั๊ม,มอเตอร์ servo ความแม่นยํา,มอเตอร์สามเฟสอุตสาหกรรม,มอเตอร์แฟน,และมอเตอร์พลังงานใหม่.
บริการและการสนับสนุน
เราเชี่ยวชาญในการพัฒนาและผลิตเครื่องจักรสําหรับการผลิตมอเตอร์อินดูชั่น, ให้บริการการแก้ไขที่กําหนดเองเมื่อต้องการ. บริการของเราประกอบด้วย:
- การรับประกัน 1 ปี พร้อมการสนับสนุนทางเทคนิคและอะไหล่ฟรี
- บริการหลังการขายในต่างประเทศ ด้วยการตอบสนองอย่างรวดเร็ว
- บริการให้คําปรึกษาทางเทคนิคด้านการผลิต และบริการด้านโครงการที่ใช้มือ
- การสนับสนุนการวางแผนการวางแผนสายการผลิต
- บริการฝึกอบรมบุคลากรและการประเมินราคารถยนต์

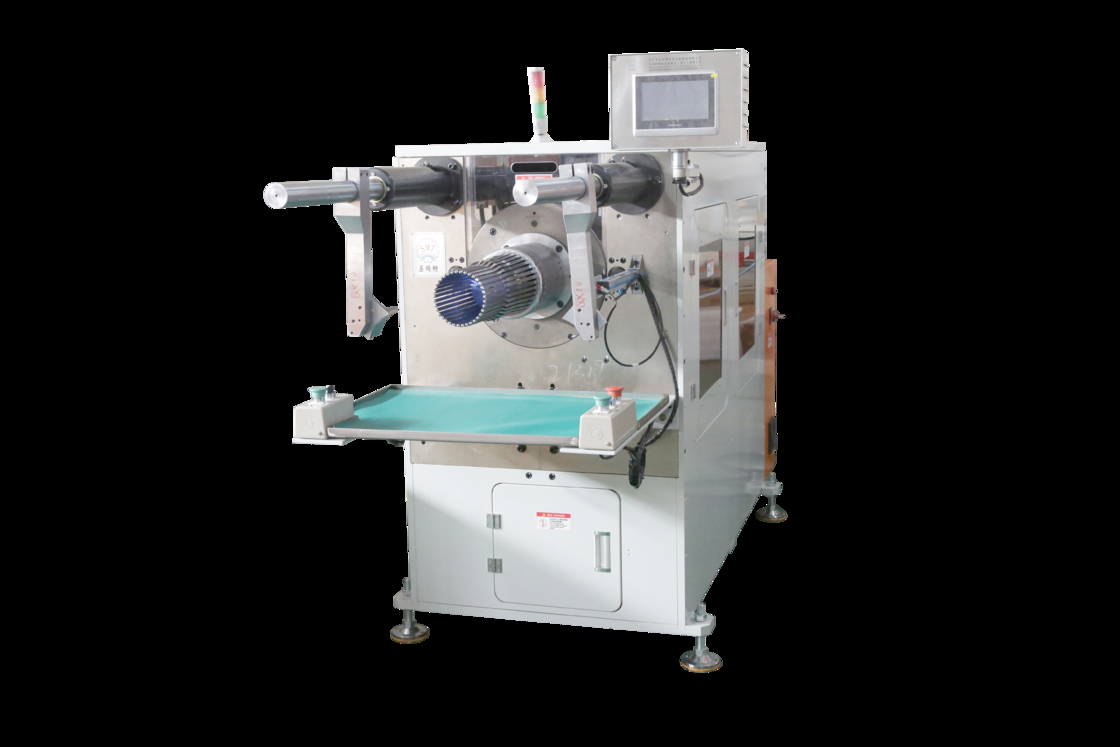

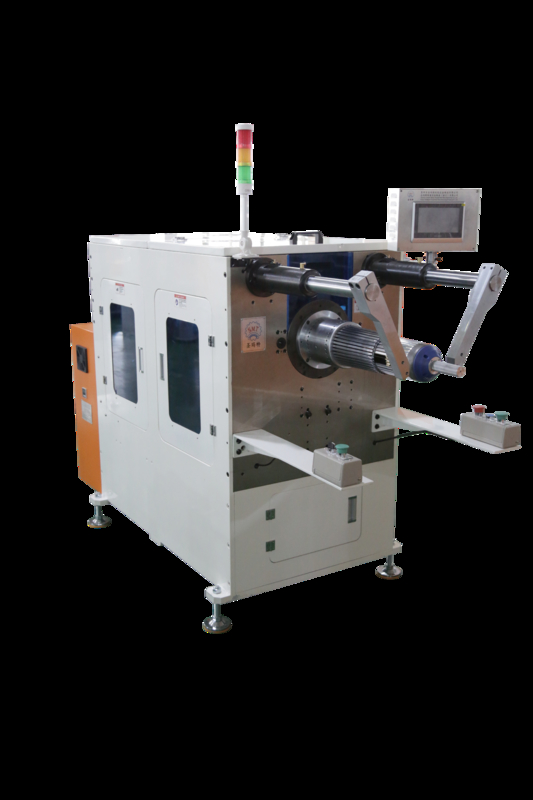

ภาพสินค้า
