| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้อัดหรือคุณสามารถบอกเราได้ |
| ระยะเวลาการจัดส่ง: | 30 - 48 วัน |
| วิธีการชำระเงิน: | t/t, l/c |
| ความสามารถในการจัดหา: | 2 ชิ้น / 55 - 72 วัน |

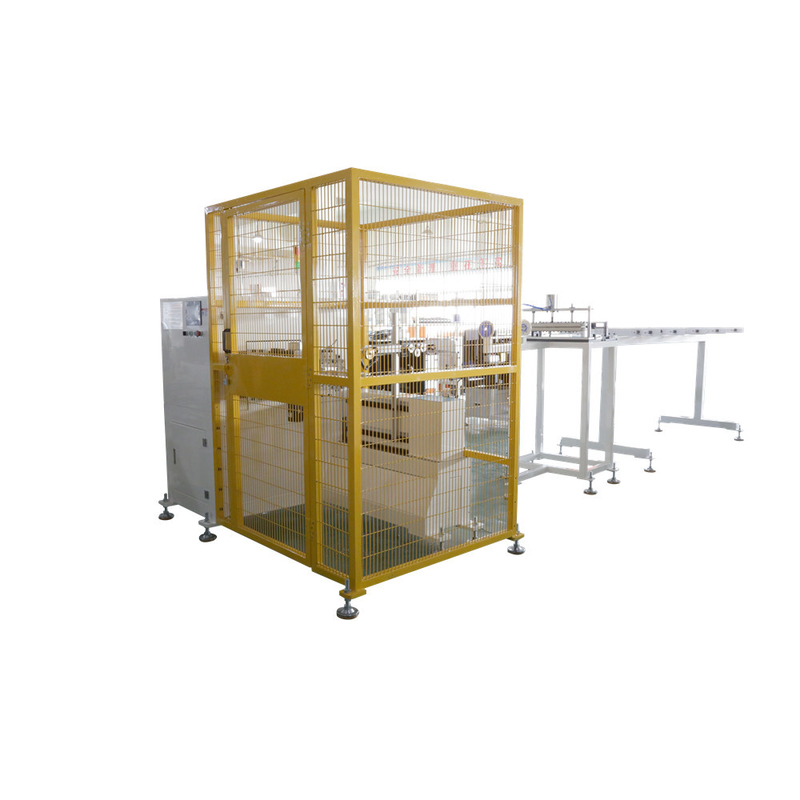

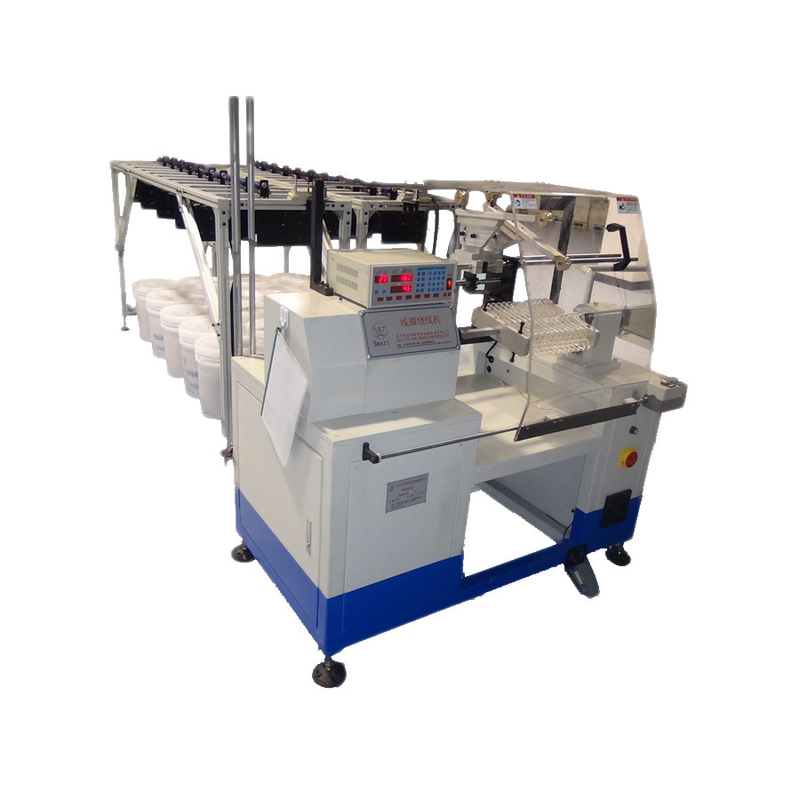

SMT - เครื่องพันสเตเตอร์อัตโนมัติ R650 สำหรับสเตเตอร์สตาร์ทเตอร์รถยนต์
1. ใช้ตัวควบคุมวัตถุประสงค์พิเศษเพื่อให้ตระหนักถึงฟังก์ชันการพันอัตโนมัติ การจัดเรียงอัตโนมัติ การข้ามช่อง การใส่ท่อขี้ผึ้งอัตโนมัติ และการตั้งค่าเอาต์พุต ฯลฯ
2. เครื่องนี้เหมาะสำหรับการพันขดลวดสำหรับมอเตอร์กำลังไฟขนาดใหญ่
3. เครื่องมือสามารถยืดและหดได้โดยอัตโนมัติ ดังนั้นจึงไม่จำเป็นต้องปล่อยเครื่องมือเมื่อนำขดลวดที่เสร็จแล้วออก ซึ่งช่วยลดแรงงานและเพิ่มประสิทธิภาพ
4. สามารถผลิตขดลวดขนาดต่างๆ ที่มีไว้สำหรับสเตเตอร์ขนาดเดียวกันได้โดยการปรับเครื่องมือ และสามารถปรับความตึงได้
(1) พารามิเตอร์ทางเทคนิคหลัก
| รุ่น | DR650 |
| เส้นผ่านศูนย์กลางการแกว่ง | ≤650 มม. |
| ความยาวที่มีประสิทธิภาพของเครื่องมือ | ≤400 มม. |
| จำนวนเส้นลวดขนาน | ≤20 ชิ้น |
| เส้นผ่านศูนย์กลางลวด | 0.4-1.5 มม. |
| ความกว้างของการจัดเรียงลวด | 400 มม. |
| แหล่งจ่ายไฟ | 220V/50/60Hz 1.5Kw |
| น้ำหนักเครื่อง | 950 กก. |
| แรงดันลม | 0.4-0.6MPa |
| ขนาดเครื่อง | (L)1500*(W)1700*(H)1550 มม. |
(2) ขั้นตอนการทำงานของเครื่องนี้
ประสิทธิภาพการผลิตของเครื่องนี้
ประมาณ 1000 ชิ้น/8 ชั่วโมง เป็นเพียงแนวคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องอาร์เมเจอร์และจำนวนรอบ
โหลดอาร์เมเจอร์บนกระสวยด้วยตนเอง กดปุ่ม START กระสวยจะส่งอาร์เมเจอร์ไปยังตำแหน่งการพัน และการพันอัตโนมัติ การจัดทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะนำอาร์เมเจอร์ที่เสร็จแล้วออกจากตำแหน่งการพัน ผู้ปฏิบัติงานจะขนถ่ายอาร์เมเจอร์ที่เสร็จแล้ว รอบหนึ่งเสร็จสมบูรณ์
(3) ฟังก์ชันและลักษณะเฉพาะของเครื่องจักร
เครื่องมือพัน: เครื่องแต่ละเครื่องมีเครื่องมือพันหนึ่งชุดและรูปแบบการพันแนวตั้งสามแบบ
สามารถเปลี่ยนเครื่องมือทั้งชุดได้ และใช้เวลาประมาณ 15 นาที
โต๊ะหมุนเป็นโครงสร้างสองสถานี ใช้ระบบเซอร์โวในการหมุนและถ่ายโอนดัชนี
อนุญาตให้พันลวดสามเส้นพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบขดลวดคือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่แตกต่างกัน
ปราศจากความเสียหายของเคลือบและลวดขาด เมื่อลวดทองแดงหมด เครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนรอบ ความเร็วในการพัน ความสูงของเครื่องมือจม ความเร็วของเครื่องมือจม และทิศทางการพัน
แกน X และ Y ของตะขอเกี่ยวลวดและเครื่องตัดลวดใช้ระบบเซอร์โว สามารถปรับความยาวของลวดสะพานและลวดนำ
เครื่องมือจมใช้ระบบเซอร์โว จำนวนส่วนสูงสุดของเครื่องมือจมคือ 6
(4) โปรไฟล์ OEM/ODM
ด้วยการใช้ประโยชน์อย่างเต็มที่จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงขณะนี้ นอกเหนือจากส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนแล้ว เรายังส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเราได้รับชื่อเสียงอย่างมากในหมู่ลูกค้าเนื่องจากประสิทธิภาพที่ทนทานและเชื่อถือได้ ราคาที่สมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ AC, มอเตอร์ DC, มอเตอร์ BLDC และบริการโครงการแบบเบ็ดเสร็จแก่ลูกค้า รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการแบบเบ็ดเสร็จที่สมบูรณ์
(6) เกี่ยวกับ Smart
ตั้งอยู่ในซูโจว เมืองอุตสาหกรรมที่สวยงาม ใจกลางการค้าในเขตสามเหลี่ยมปากแม่น้ำแยงซี Smart เชี่ยวชาญด้าน R&D การผลิต และการขายเครื่องจักรสำหรับมอเตอร์เหนี่ยวนำ เครื่องจักรของเราที่ผลิตในโรงงานซูโจวส่วนใหญ่ใช้กับมอเตอร์เหนี่ยวนำ เช่น มอเตอร์เครื่องซักผ้า มอเตอร์เครื่องปรับอากาศ มอเตอร์ปั๊ม มอเตอร์ขดลวด มอเตอร์สามเฟส มอเตอร์พัดลม และมอเตอร์คอมเพรสเซอร์ ฯลฯ
