เครื่องใส่ขดลวดสเตเตอร์ปั๊มน้ำเฟสเดียวการใส่ขดลวดอัตโนมัติ
-
เน้น
เครื่องใส่ขดลวดสเตเตอร์เฟสเดียว
,เครื่องใส่ขดลวดสเตเตอร์ปั๊มน้ำ
,เครื่องใส่ขดลวดอัตโนมัติ
-
เครื่องจักรเครื่องใส่ขดลวดสเตเตอร์ปั๊มน้ำเฟสเดียวการใส่ขดลวดอัตโนมัติ
-
แบบอย่างSMT-RQ100B
-
การจัดสรรสถานี4 สถานี - 2 สถานีไขลาน & 1 สถานีใส่กระดาษ & 1 สถานีเตรียมกระดาษ
-
ลวด เส้นผ่านศูนย์กลาง สูงสุดΦ0.3~Φ1.0มม
-
ความกดอากาศ0.5~0.6MPa
-
นว≈2300กก
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์SMT
-
ได้รับการรับรองISO / BV / SGS
-
หมายเลขรุ่นRQ100B
-
จำนวนสั่งซื้อขั้นต่ำ1 ชุด
-
ราคาPrice unit: USD; Price is negotiable, it depends on different stator production request.
-
รายละเอียดการบรรจุแผ่นไม้อัด, บรรจุภัณฑ์สูญญากาศ, ฟิล์มห่อ
-
เวลาการส่งมอบ100 วันทำการหลังจากวางคำสั่งซื้อ
-
เงื่อนไขการชำระเงินที/ที, แอล/C
-
สามารถในการผลิต10 ชุดต่อ 4 เดือน
เครื่องใส่ขดลวดสเตเตอร์ปั๊มน้ำเฟสเดียวการใส่ขดลวดอัตโนมัติ

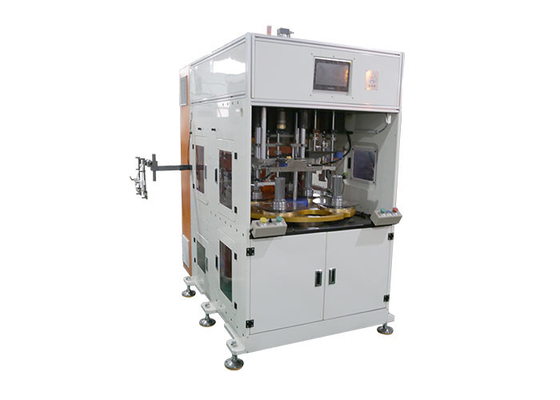

เครื่องใส่ขดลวดสเตเตอร์ปั๊มน้ำเฟสเดียวเครื่องใส่ขดลวดอัตโนมัติ SMT-RQ100B
คำแนะนำสั้น ๆ ของเครื่อง
เครื่องจักร "เครื่องม้วนและใส่ขดลวดอัตโนมัติ 4 สถานีสำหรับการผลิตสเตเตอร์ที่พันขดลวดแบบเฟสเดียว" ใช้สำหรับพันสายไฟโดยตรงในเครื่องมือใส่ และที่สถานีใส่ ขดลวดและกระดาษลิ่มสามารถดันเข้าไปในแกนสเตเตอร์ได้โดยอัตโนมัติ
เครื่องนี้เหมาะสำหรับการผลิตสเตเตอร์ที่คดเคี้ยวเฟสเดียว, หนึ่งสถานีสำหรับการพันเฟสหลัก, หนึ่งสถานีสำหรับการพันเฟส aux, หนึ่งสถานีสำหรับการทำกระดาษล่วงหน้า, หนึ่งสถานีสำหรับการม้วนและการใส่กระดาษ
ใช้เซอร์โวมอเตอร์เพื่อควบคุมการเคลื่อนไหว เช่น การจุ่มแม่พิมพ์ด้วยความเร็วสูง การหมุนจานหมุน และการทำดัชนีถ้วยถ่ายโอน ฯลฯ สามารถบรรลุอัตราการผ่านการรับรองที่สูงขึ้นและยังมีผลผลิตสูงอีกด้วย
ผู้ปฏิบัติงานต้องยืนเมื่อใช้งาน
(1) พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
SMT-RQ100B |
|
สเตเตอร์ OD |
160มม |
|
รหัสสเตเตอร์ |
40~100มม |
|
ความยาวแกน |
20~100มม |
|
จังหวะเครื่องมือ |
≤110มม |
|
สายที่เข้ากันได้ |
ลูกบาศ์ก/อัล |
|
แหล่งจ่ายไฟ |
380V/50/60Hz 22Kw |
|
ความกดอากาศ |
0.5~0.6MPa |
|
น้ำหนัก |
≈2300กก |
|
มิติ |
(ย)1350×(ก)1800×(ส)2350มม |
(3) ข้อมูลจำเพาะหลัก
1. สามารถใส่ขดลวดและขดลวดในเครื่องเดียวกันได้
2. สองหัวคดเคี้ยวแต่ละหัวคดเคี้ยวสามารถไขลานที่แตกต่างกันด้วยพารามิเตอร์ที่คดเคี้ยวต่างกัน
3. ม้วนขดลวดเป็นเครื่องมือใส่ขดลวดโดยอัตโนมัติและเป็นระเบียบ
4. เครื่องขับเคลื่อนด้วยเซอร์โวและนิวแมติก
5. เหมาะสำหรับการทำ stator ที่คดเคี้ยวเฟสเดียว
6. โหมดการม้วน เช่น การข้ามอัตโนมัติ การตัดอัตโนมัติ และการสร้างดัชนีอัตโนมัติสามารถเสร็จสิ้นได้อย่างต่อเนื่องในครั้งเดียว
7. สามารถตั้งค่าพารามิเตอร์ในส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรได้
8. รับทางคดเคี้ยวต่อเนื่องหรือไม่ต่อเนื่องและตรงตามขดลวด 2 ขั้ว 4 ขั้วและ 6 ขั้ว
9. ช่วยประหยัดแรงงานและมีประสิทธิภาพสูงและระบบอัตโนมัติ
10. เวลาเปลี่ยนประมาณ 1 ชม. เหมาะสำหรับการผลิตจำนวนมากประเภทเดียว
(4) บริการ
เรามุ่งมั่นพัฒนาและผลิตเครื่องจักร/อุปกรณ์สำหรับการผลิตมอเตอร์ไฟฟ้า เช่น เครื่องม้วน เครื่องใส่คอยล์ เป็นต้น
การออกแบบและการผลิตเป็นไปตามคำขอของลูกค้าเช่น การออกแบบรูปทรง ยี่ห้อส่วนประกอบ และสีเครื่อง เป็นต้นสามารถระบุได้หากลูกค้ามีคำขอพิเศษนอกจากนี้ เราสามารถช่วยจัดเค้าโครงเครื่องจักรของไซต์ลูกค้าได้เมื่อจำเป็น
วิศวกรของเราจะให้การสนับสนุนด้านเทคนิคแก่ลูกค้าภายในระยะเวลาการรับประกันหนึ่งปี การสนับสนุนทางเทคนิคบางอย่างและชิ้นส่วนบางอย่างจำเป็นต้องเปลี่ยนจะไม่เสียค่าใช้จ่ายนอกจากนี้ยังมีบริการหลังการขายในต่างประเทศอีกด้วยหากลูกค้าต้องการความช่วยเหลือ วิศวกรหลังการขายของเราจะไปที่ไซต์ของลูกค้าภายในเวลาอันสั้น
เราอยู่ในแนวคิดการบริการที่ปลอดภัย เป็นมืออาชีพ และมีประสิทธิภาพของ "ภูมิปัญญาและมนุษยธรรมสู่ทิศทางของการพัฒนา เทคโนโลยี และโลกไปพร้อม ๆ กับความก้าวหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม
(5) บริการสายการผลิต
ด้วยบริการหลังการขายที่ยอดเยี่ยม วิศวกรมืออาชีพและคุณภาพสูง SMT ให้บริการลูกค้าด้วยอุปกรณ์ประเภทต่าง ๆ สำหรับการผลิตมอเตอร์ไฟฟ้าอาจเป็นเครื่องจักรชุดเดียวหรือสายการผลิตทั้งหมดตั้งแต่กระบวนการม้วนจนถึงกระบวนการขึ้นรูปขั้นสุดท้าย
ดังนั้น หากลูกค้าต้องการสายการผลิตทั้งหมด เราก็สามารถให้บริการให้คำปรึกษาด้านเทคนิคการผลิตและบริการฉายภาพแบบเบ็ดเสร็จ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ความชำนาญด้านการผลิต การฝึกอบรมพนักงาน หรือแม้แต่โครงการแบบครบวงจร
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
