| ขั้นต่ำ: | 1 ชุด |
| ราคา: | Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later. |
| บรรจุภัณฑ์มาตรฐาน: | Plastic wrapping film, vacuum package and plywood cases. ฟิล์มห่อพลาสติก บรรจุภัณฑ์สูญญากา |
| ระยะเวลาการจัดส่ง: | 3.5 เดือนหลังจากชำระเงินล่วงหน้า |
| ความสามารถในการจัดหา: | 5~10 ชุดต่อ 3.5 เดือน |

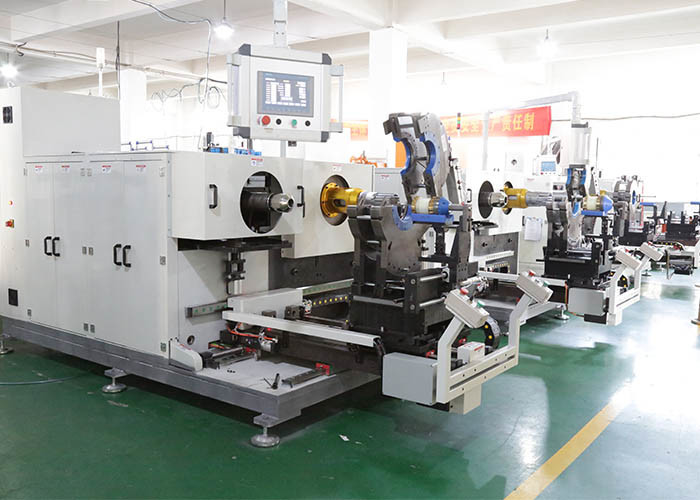

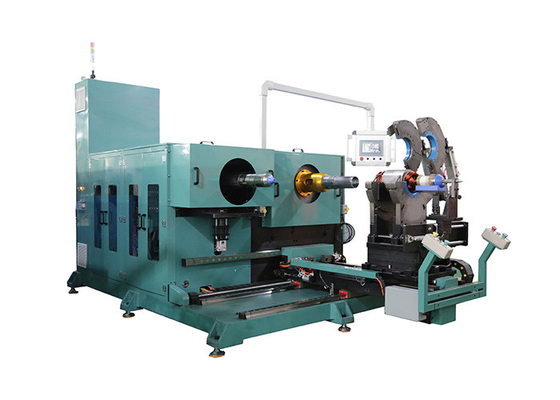

IEC3 อุตสาหกรรมมอเตอร์สเตเตอร์ที่คดเคี้ยวเครื่องแทรกและเครื่องขยายขดลวดที่คดเคี้ยว
เครื่องใส่และขยายขดลวดมีสองสถานี หนึ่งสถานีสำหรับใส่ขดลวด หนึ่งสถานีสำหรับขยายขดลวด ใช้สำหรับการใส่ขดลวด 3 เฟสที่มีการใส่ขดลวด 3 ครั้งสองสถานีถูกรวมเข้าด้วยกันโดยแนวทาง ฟิกซ์เจอร์จับสเตเตอร์พร้อมผ้าพันแขนสำหรับป้องกันขดลวด
(1) พารามิเตอร์ทางเทคนิคของเครื่องใส่และขยายคอยล์
| Stator Winding Inserting และ Coil Winding Expanding Machine | |
|
แบบอย่าง |
SMT-QKT350C |
|
รหัสสเตเตอร์ |
≥Φ118mm |
|
สเตเตอร์ OD |
≤Φ350mm |
|
ความสูงของกอง |
50~300มม |
|
จังหวะเครื่องมือ |
≤300มม |
|
สายที่เข้ากันได้ |
ลูกบาศ์ก/อัล |
|
ช่วงหมายเลขสล็อต |
สล็อต 24~48 |
|
แหล่งจ่ายไฟ |
380V/50/60Hz 6.5Kw |
|
น้ำหนัก |
≈1150กก |
|
มิติ |
(ย)2380×(ก)1280×(ส)1700มม |
(2) คุณสมบัติหลักของเครื่องใส่และขยายคอยล์
A. ลิ่มและขดลวดทั้งหมดถูกใส่เข้าไปในสเตเตอร์โดยอัตโนมัติ
B. เครื่องใส่และขยายคอยล์ขับเคลื่อนด้วยเซอร์โว 13 ตัว แต่ละเซอร์โวควบคุมดังนี้:
| 1 | เบาะนั่งด้านหน้าเลื่อนไปทางซ้าย/ขวา |
| 2 | เบาะนั่งด้านหน้าเลื่อน FWD./BWD. |
| 3 | แกนพลิกแผ่นรองรับข้อมือ |
| 4 | แกนหมุนทำดัชนีหัวแทรกคอยล์ |
| 5 | แกนหมุนทำดัชนีคลังลิ่ม |
| 6 | แกนลอกทองแดง |
| 7 | แกนใบมีดคงที่ |
| 8 | แกนดันลิ่ม |
| 9 | แกนป้อนกระดาษ |
| 10 | แกนตัดกระดาษ |
| 11 | แกนหมุนทำดัชนีหัวแผ่คอยล์ |
| 12 | ใบมีดขยายคอยล์ขยายแกนจังหวะ |
| 13 | บล็อกขยายคอยล์ขยายแกนหมุน |
C. ตัวควบคุม PLC สามารถตรวจจับตำแหน่งความผิดปกติด้วยฟังก์ชั่นการวินิจฉัยข้อผิดพลาด
D. ความเร็วของขดลวดดันสามารถปรับได้ตามขนาดลวดที่แตกต่างกัน
E. ผู้ปฏิบัติงานทำงานในท่ายืน
F. กดปุ่มเพื่อเริ่มเครื่องด้วยมือทั้งสองข้าง
G: Stator Hold Fixture มีแผ่นรองรับข้อมือเพื่อป้องกันขดลวด
H: มีวิธีแนะนำในการเคลื่อนย้ายอุปกรณ์ยึดสเตเตอร์เพื่อทำงานในการใส่หรือขยายสถานี
I: การขยายคอยล์มีเครื่องมือพร้อมใบมีดขยายเพื่อให้ได้ผลลัพธ์ที่ดีขึ้นในการขยายคอยล์
(3) การจัดสรรหลักของเครื่องใส่คอยล์ (มาตรฐาน)
ตัวควบคุม PLC: INOVANCE (จีน);
ระบบเซอร์โวมอเตอร์: INOVANCE (จีน);
องค์ประกอบเซ็นเซอร์: OMRON (ญี่ปุ่น), AUTONICS (เกาหลี);
ส่วนประกอบไฟฟ้าอื่นๆ: SCHNEIDER(ฝรั่งเศส), IDEC(ญี่ปุ่น), Delixi (จีน);
บอลสกรู: HIWIN (ไต้หวัน)
แบริ่ง: NSK (ญี่ปุ่น), SKF (สวีเดน);
องค์ประกอบลม: AirTAC (ไต้หวัน);
ความดันอากาศ: 0.5~1MPa;
กำลังไฟ: 13 กิโลวัตต์ (ตามการกำหนดค่าจริง)
แหล่งพลังงาน: 3 เฟส 380V/50Hz;
น้ำหนัก: ≈1000Kg;
มิติสำหรับการอ้างอิง(มม.): (ย)2200×(ก)1100×(ส)1700;
(4) บริการ
เรามุ่งเน้นพัฒนาและผลิตเครื่องจักรสำหรับการผลิตมอเตอร์เหนี่ยวนำแบบต่างๆ เช่น เครื่องม้วน เครื่องใส่คอยล์ เป็นต้น
การออกแบบและการผลิตมีมาตรฐาน ยกเว้นลูกค้าต้องการเป็นพิเศษเช่น การออกแบบรูปทรง การจัดสรร และสี เป็นต้นสามารถระบุได้นอกจากนี้ เราสามารถช่วยจัดเลย์เอาต์ของเครื่องจักรในไซต์งานของลูกค้าได้เมื่อจำเป็น
วิศวกรของเราจะให้การสนับสนุนด้านเทคนิคอย่างมืออาชีพแก่ลูกค้าภายในระยะเวลาการรับประกันหนึ่งปี การสนับสนุนและชิ้นส่วนบางอย่างที่จำเป็นต้องเปลี่ยนจะไม่เสียค่าใช้จ่าย
นอกจากนี้ยังมีบริการหลังการขายในต่างประเทศอีกด้วยหากลูกค้าต้องการความช่วยเหลือ วิศวกรหลังการขายของเราจะไปที่ไซต์ของลูกค้าภายในเวลาอันสั้น
เราอยู่ในแนวคิดการบริการที่ปลอดภัย เป็นมืออาชีพ และมีประสิทธิภาพของ "ภูมิปัญญาและมนุษยธรรมสู่ทิศทางของการพัฒนา เทคโนโลยี และโลกไปพร้อม ๆ กับความก้าวหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม
(5) ข้อเสนอสายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยอุปกรณ์ประเภทต่างๆ สำหรับการผลิตมอเตอร์ต่างๆอาจเป็นเครื่องจักรชุดเดียวหรือสายการผลิตทั้งหมดตั้งแต่กระบวนการม้วนจนถึงกระบวนการขึ้นรูปขั้นสุดท้ายดังนั้น โดยเฉพาะอย่างยิ่งสำหรับลูกค้าที่ต้องการสายการผลิตทั้งหมด เราสามารถให้บริการให้คำปรึกษาด้านเทคนิคการผลิตและบริการฉายภาพแบบครบวงจร รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ความชำนาญในการผลิต การฝึกอบรมพนักงาน หรือแม้แต่โครงการแบบครบวงจร
(6) แสดงรายละเอียด
|
|
