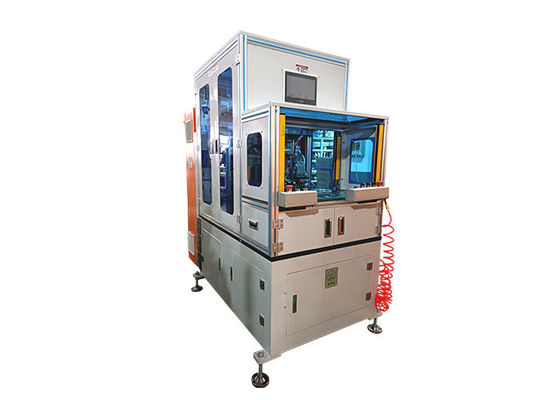

เครื่องร้อยสเตเตอร์แบบสองด้านพร้อมโต๊ะหมุน ขับเคลื่อนด้วยเซอร์โว 7 ตัว สำหรับการร้อยขดลวดมอเตอร์ในอุตสาหกรรม

(1) คุณสมบัติหลักของเครื่องร้อยขดลวดสเตเตอร์แบบสองด้าน

A. มีโต๊ะหมุนพร้อมสองสถานี หนึ่งสำหรับร้อย อีกหนึ่งสำหรับโหลด/ขนถ่าย

B. ใช้เข็มสองเล่มในการร้อยขดลวดสเตเตอร์ทั้งสองด้านโดยอัตโนมัติ

C. ใช้ระบบควบคุม PLC เพื่อควบคุมเซอร์โวมอเตอร์ของแกนหมุนเจ็ดตัว

D. แกนหมุนหลัก การจัดทำดัชนีสเตเตอร์ และการแกว่งของเข็มทั้งสองขับเคลื่อนด้วยเซอร์โวมอเตอร์

E. การปรับความสูงของปลายขดลวดทั้งสองเป็นแบบอัตโนมัติโดยการควบคุมเซอร์โว ช่วงการปรับ 19~60 มม.

F. การปรับความสูงของสแต็กเป็นแบบอัตโนมัติโดยการควบคุมเซอร์โว

G. การออกแบบเครื่องมือแบบแยกส่วน

H. พร้อมฟังก์ชันการวินิจฉัยข้อผิดพลาด

I. สามารถร้อยช่องต่อช่อง ช่องเว้นช่อง ช่องข้าม หรือร้อยแบบแฟนซีได้

J. พร้อมกลไกการป้อน ตัด และขันให้แน่นโดยอัตโนมัติ

K. ออกแบบด้วยโครงสร้างแรงดึงเพื่อปรับระดับการขันให้แน่นของการร้อย

L. การเกี่ยวสาย การเผา และการผูกปมเป็นไปโดยอัตโนมัติ

M. ระบบหล่อลื่นอัตโนมัติเป็นตัวเลือก

N. รองรับขดลวดที่ยึดติดกับพื้น (ขดลวดทรงกระบอก) เป็นตัวเลือก

O. การแก้ไขเพื่อหลีกเลี่ยงความเสียหายใดๆ ในสายเคเบิล

P. พร้อมกับตะแกรงนิรภัย รีเซ็ตโดยอัตโนมัติเมื่อได้รับสัญญาณ

Q. สามารถตอบสนองความต้องการด้านความปลอดภัย/การยศาสตร์ที่แนบมา

R. พร้อมฝาครอบป้องกันภายนอกแบบปิด

S. พร้อมหน้าต่างนิรภัยขนาดใหญ่ สะดวกสำหรับการบำรุงรักษา

T. ผู้ปฏิบัติงานทำงานในท่ายืน

U. กดปุ่มเพื่อสตาร์ทเครื่องด้วยมือทั้งสองข้าง

V. เวลาเปลี่ยน:

*การเปลี่ยนความสูงของสแต็ก: ≈1 นาที (สามารถเรียกพารามิเตอร์ที่เกี่ยวข้องได้ใน HMI โดยตรง จะไม่ใช้เวลานานเกินไป)

การเปลี่ยนแผ่นเครื่องมือ: ≈5 นาที (ต้องเปลี่ยน 2 สถานี)

(2) พารามิเตอร์ทางเทคนิค ของเครื่องร้อยสเตเตอร์

(3) การประยุกต์ใช้เครื่องร้อยสเตเตอร์

เหมาะสำหรับมอเตอร์ต่างๆ เช่น มอเตอร์เครื่องใช้ในครัวเรือน มอเตอร์อุตสาหกรรม มอเตอร์ปั๊มน้ำ และมอเตอร์เหนี่ยวนำอื่นๆ อีกมากมาย หากขนาดสเตเตอร์อยู่ในช่วงการใช้งานของเครื่อง เครื่องนี้สามารถทำงานได้

(4) การจัดสรรหลักของเครื่องร้อยสเตเตอร์

ตัวควบคุม PLC: Siemens (เยอรมนี);

ระบบเซอร์โว: Siemens (เยอรมนี);

HMI: Siemens (เยอรมนี);

องค์ประกอบเซ็นเซอร์: OMRON(ญี่ปุ่น), SCHNEIDER(ฝรั่งเศส);

เซ็นเซอร์แบบเสียบ: OMRON(ญี่ปุ่น);

องค์ประกอบไฟฟ้าอื่นๆ: SCHNEIDER (ฝรั่งเศส).

*หากส่วนประกอบบางอย่างไม่สามารถใช้ได้ใน SCHNEIDER จะถูกแทนที่ด้วย IDEC(ญี่ปุ่น) และ Delixi(จีน);

สกรูบอล: HIWIN(ไต้หวัน);

แบริ่ง: NSK(ญี่ปุ่น), SKF(สวีเดน);

องค์ประกอบนิวเมติก: AIRTAC (ไต้หวัน); หรือ SMC (ญี่ปุ่น)

แรงดันลม: 0.6~1MPa;

กำลังไฟ: ตามการกำหนดค่าจริง;

แหล่งจ่ายไฟ: สามเฟส 380V/60Hz;

น้ำหนัก: ≈1200 กก.; (สำหรับการอ้างอิง ตามการกำหนดค่าจริง)

ขนาด มม.: L1600×W900×H1900;  (สำหรับการอ้างอิง ตามการกำหนดค่าจริง)

(5) แสดงรายละเอียด

ตู้ไฟฟ้า - แผ่นเครื่องมือและโต๊ะหมุน - ระบบหล่อลื่นอัตโนมัติ - ตัวปรับความตึงสำหรับการควบคุมความตึงของสาย
