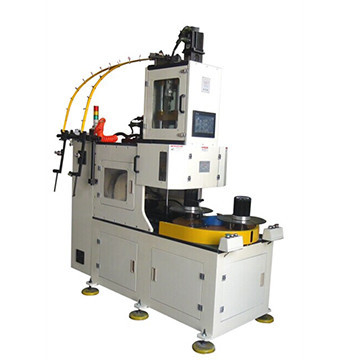

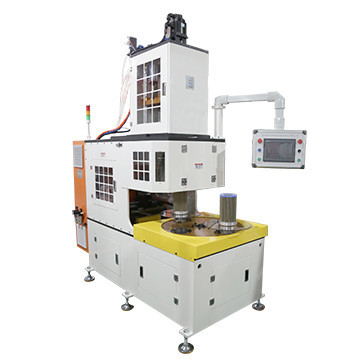

เครื่องพันสเตเตอร์อัตโนมัติเต็มรูปแบบ 2000 รอบต่อนาที 150 มม. Stack

เครื่องพันขดลวดอัตโนมัติสำหรับมอเตอร์เหนี่ยวนำ AC Motor

เครื่องนี้ส่วนใหญ่ใช้สำหรับการพันสเตเตอร์ 2 ขั้ว สเตเตอร์หนึ่งตัวจะถูกพันในแต่ละรอบ ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตอย่างมาก การโหลดและการถอดแม่พิมพ์อัตโนมัติ เพื่อลดความเข้มข้นของแรงงานเทียม กระบวนการพันสามารถรับรู้การแตะ (5 ครั้ง) ฟังก์ชันการหนีบ สามารถปรับจังหวะและมุมหมุนของจังหวะคันโยกส้อมบินได้ภายในช่วงที่กำหนดตามความต้องการ โครงอะลูมิเนียมอัลลอยด์ทั้งหมด (การบำบัดออกซิเดชันแบบอะโนดิก) พร้อมการป้องกันอะคริลิกนำเข้า ไฟฟ้าส่วนใหญ่ควบคุมโดย PLC, จอแสดงผล และตัวแปลงความถี่ การตั้งค่าและการแสดงผลที่ปลอดภัยและเชื่อถือได้

ฟังก์ชันและลักษณะเฉพาะหลักของเครื่อง

(1) ข้อมูลทางเทคนิคหลักเป็นเครื่องพันแนวตั้งอัตโนมัติแบบสองสถานี แท่นหมุนเป็นโครงสร้างสองสถานี ใช้ระบบเซอร์โวในการหมุนและถ่ายโอนดัชนีสามารถพันขดลวดบนฟลายวีลแบบส้อมได้อย่างแม่นยำและถ่ายโอนขดลวดไปยังตัวใส่ขดลวดได้อย่างง่ายดาย ด้วยประสิทธิภาพสูงและเอฟเฟกต์การพันที่ยอดเยี่ยม

เครื่องพันขดลวด

แต่ละเครื่องมีชุดเครื่องมือพันหนึ่งชุดและรูปแบบการพันแนวตั้งสามแบบสามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาทีแกนหมุนหลักควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบขดลวดคือ ±1 รอบ

แกนหมุนหลักควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบขดลวดคือ ±1 รอบ

PLC สามารถตั้งค่าจำนวนรอบ ความเร็วในการพัน ความสูงของเครื่องมือจม ความเร็วของเครื่องมือจม และทิศทางการพัน

(4) โปรไฟล์ OEM/ODM

อนุญาตให้พันสายไฟสองเส้นพร้อมกัน

(5) โปรไฟล์สายการผลิต

ปราศจากความเสียหายของเคลือบฟันและสายไฟขาด เมื่อสายทองแดงหมด เครื่องจะหยุดโดยอัตโนมัติ

เครื่องพันขดลวดอัตโนมัติ

เครื่องมือจมใช้ระบบเซอร์โว จำนวนส่วนสูงสุดของเครื่องมือจมคือ 6

(1) ข้อมูลทางเทคนิคหลักรุ่นLR150

หัวพัน

เครื่องมือพัน: แต่ละเครื่องมีชุดเครื่องมือพันหนึ่งชุดและรูปแบบการพันแนวตั้งสามแบบ

สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที

แท่นหมุนเป็นโครงสร้างสองสถานี ใช้ระบบเซอร์โวในการหมุนและถ่ายโอนดัชนี

อนุญาตให้พันสายไฟสามเส้นพร้อมกัน
แกนหมุนหลักควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบขดลวดคือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่แตกต่างกัน
ปราศจากความเสียหายของเคลือบฟันและสายไฟขาด เมื่อสายทองแดงหมด เครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนรอบ ความเร็วในการพัน ความสูงของเครื่องมือจม ความเร็วของเครื่องมือจม และทิศทางการพัน
แกน X และ Y ของตัวเกี่ยวสายไฟและตัวตัดสายไฟใช้ระบบเซอร์โว สามารถปรับความยาวของสายสะพานและสายตะกั่วได้
เครื่องมือจมใช้ระบบเซอร์โว จำนวนส่วนสูงสุดของเครื่องมือจมคือ 6
(4) โปรไฟล์ OEM/ODM
ด้วยการใช้ประโยชน์อย่างเต็มที่จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงขณะนี้ นอกเหนือจากส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนแล้ว เรายังส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเราได้รับชื่อเสียงอย่างมากในหมู่ลูกค้าเนื่องจากประสิทธิภาพที่ทนทานและเชื่อถือได้ ราคาที่สมเหตุสมผล และบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต

ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ AC, มอเตอร์ DC, มอเตอร์ BLDC และบริการโครงการแบบเบ็ดเสร็จแก่ลูกค้า รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการแบบเบ็ดเสร็จที่สมบูรณ์
