สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO9001/SGS/CE |
หมายเลขรุ่น: | SMT-LR100 / LR200 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
เวลาการส่งมอบ: | 30 - 53 วันสำหรับ 1 ชุด |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 2 ชิ้น / 56 - 79 วัน |
ชื่อ: | เครื่องทำลวดทองแดงสเตชั่นคอยล์อัตโนมัติ | หมายเลขโอน: | 2-6pcs |
---|---|---|---|
แหล่งจ่ายไฟ: | 380v / 50 / 60Hz 7Kw | หัวคดเคี้ยว: | 1-2 ชิ้น |
ความสูงของกองซ้อนสูงสุด: | ≤70mm | เส้นผ่านศูนย์กลางลวด: | Dia 0.1-1.0mm |
แสงสูง: | เครื่องม้วนอัตโนมัติ Automatic,พัดลมเพดานอัตโนมัติ Winding Machine |

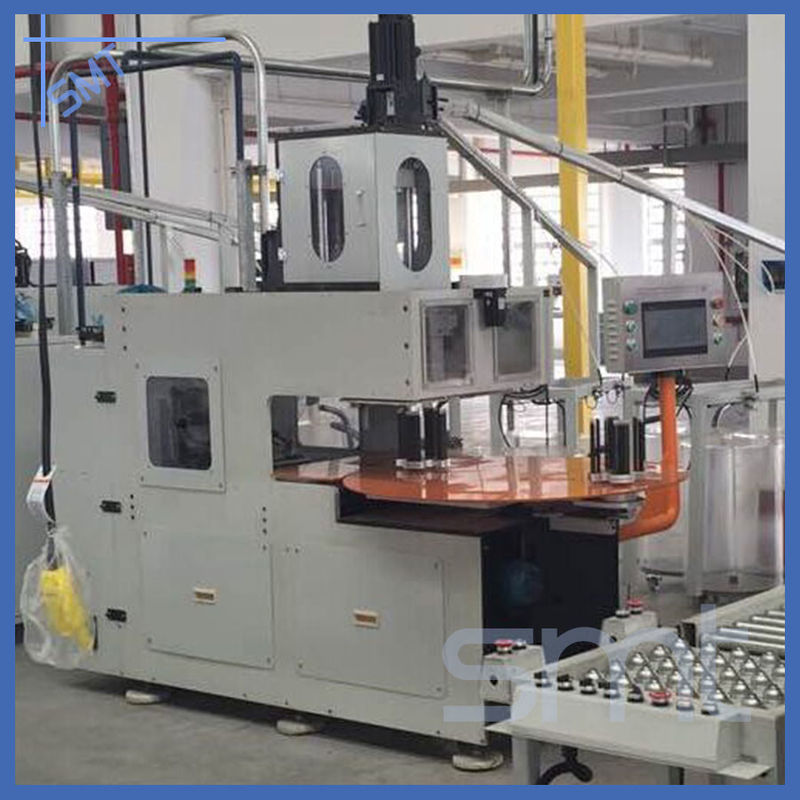

เครื่องม้วนสายโครเมี่ยมสเตชั่นอัตโนมัติเครื่องม้วนสายไฟอัตโนมัติ / เครื่องม้วนลวดม้วนอัตโนมัติ
เซอร์โวมอเตอร์: มิตซูบิชิ
ระบบควบคุม: Yitu Taiwan
หน้าจอสัมผัส: Tongtai
เซ็นเซอร์: Autonics
สวิตช์และปุ่ม: Schneider
ชิ้นส่วนไฟฟ้าอื่น ๆ : Delixi / Schneider
Automatic Stator Coil ทองแดงเครื่องทำสายเป็นชนิดของหัวเดียวและสองสถานีม้วนเครื่องอัตโนมัติ; อัตโนมัติใส่ขดลวดในการถ่ายโอนเดิมเป็นระเบียบ; เหมาะอย่างยิ่งสำหรับการบรรจุอัตราการบรรจุสูง โหมดคดเคี้ยวเช่นข้ามอัตโนมัติตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติสามารถเสร็จสิ้นในเวลาต่อเนื่อง; พารามิเตอร์สามารถตั้งค่าในส่วนติดต่อของมนุษย์เครื่อง, คดเคี้ยวความตึงเครียดสามารถปรับได้ขดลวดอย่างต่อเนื่อง / ไม่ต่อเนื่องและตรงตามขั้ว 2, 4 ขั้วและขดลวดขดลวดขดลวดที่ 6,
(1) ข้อมูลทางเทคนิคหลัก
แบบ | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
หัวคดเคี้ยว | 1 1 1 1 | 2 | 2 |
เส้นผ่านศูนย์กลางของสาย (มม.) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ~ 1.0 | 0.2 ~ 1.0 |
ยกเลิกความเร็ว | ≤2500r / นาที≤2500r / นาที≤2500r / นาที≤2000r / นาที | 3000 | 3000 |
ความสูงกอง | ≤80mm≤120mm≤150mm≤230mm | ≤70mm | ≤70mm |
ความแม่นยำในการคดเคี้ยว | + 0 + 0 + 0 + 0 | + 0 | + 0 |
แหล่งจ่ายไฟ | 380V / 50 / 60HZ 8Kw 8Kw 9Kw | 7kW | 7kW |
ความดันอากาศ | ≥0.6Mpa≥0.6Mpa≥0.6Mpa≥0.6Mpa | ≥0.6pa | ≥0.6pa |
น้ำหนัก | ≈1350Kg≈1600Kg≈1600Kg≈2200Kg | ≈1950Kg | ≈2300Kg |
มิติ (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) ใบสมัคร
เครื่องนี้เหมาะสำหรับเสา 2 ขั้ว, 4 ขั้วและขดลวดขดลวด 6poles
(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ
เครื่องมือคดเคี้ยว: แต่ละเครื่องมีชุดเครื่องมือคดเคี้ยวหนึ่งชุดและรูปแบบม้วนแบบแนวตั้งสามรูปแบบ
ชุดเครื่องมือทั้งหมดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แผ่นเสียงเป็นโครงสร้างของสถานีสองแห่ง มัน adopts ระบบเซอร์โวเพื่อหมุนและรูปแบบการถ่ายโอนดัชนี
อนุญาตให้มีสายไฟสามสายพร้อมกัน
แกนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ ความแม่นยำของจำนวนรอบของขดลวดคือ± 1 เปิด
สามารถตั้งความเร็วรอบการทำงานได้ เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนแตกต่างไปจากเดิม
ปราศจากความเสียหายจากเคลือบฟันและลวดสลิง เมื่อสายทองแดงหมดลงเครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถกำหนดจำนวนรอบการหมุน, ความเร็วในการม้วน, ความสูงจม, ความเร็วในการจมของเครื่องมือและทิศทางม้วน
แกน X และ Y ของสายไฟเชื่องช้าและเครื่องตัดลวด adopts ระบบเซอร์โว สามารถปรับความยาวของเส้นลวดและลวดตะกั่วได้
Tooling จมลง adopts ระบบเซอร์โว จำนวนส่วนของเครื่องมือสูงสุดที่จมลงคือ 6
(4) รายละเอียด OEM / ODM
การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์วิชาชีพที่เก่งกาจอุปกรณ์ที่สมบูรณ์แบบการควบคุมกระบวนการผลิตที่เข้มงวดและบริการครอบคลุมกว้าง net-work เราทุ่มเทเพื่อให้ลูกค้าของเราด้วยโซลูชั่นที่ดีที่สุดในการผลิตมอเตอร์ไฟฟ้า จนถึงปัจจุบันยกเว้นส่วนแบ่งการตลาดขนาดใหญ่ในประเทศจีนเราส่งออกเครื่องไปยังประเทศทั่วโลกเช่นสหรัฐอเมริกาอิตาลีออสเตรเลียอินเดียบราซิลเม็กซิโกตุรกีไทยเวียดนามอิหร่าน ฯลฯ และเครื่องของเราแบ่งปันชื่อเสียงมาก ในหมู่ลูกค้าเพื่อความทนทานประสิทธิภาพเชื่อถือได้ราคาที่เหมาะสมและบริการหลังการขายที่ดี
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดีทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ Nide ให้ลูกค้ากับชนิดต่าง ๆ ของมอเตอร์ AC, DC มอเตอร์ BLDC มอเตอร์ผลิตบริการให้คำปรึกษาทางด้านเทคนิคและ Turn-key projecting บริการรวมถึงต้นทุนการประเมินผลการผลิตความรู้การฝึกอบรมพนักงาน, และโครงการ turn-key ที่สมบูรณ์แบบ
