สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SMT |
ได้รับการรับรอง: | ISO / SGS Audit |
หมายเลขรุ่น: | SMT-QX10 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้อัดพร้อมซีล |
เวลาการส่งมอบ: | 47-67 วัน |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 1 ชิ้น / 45-66 วัน |
ชื่อ: | กึ่งอัตโนมัติขดลวดขดลวดและ Cooper Coil แทรกเครื่อง | รหัส Stator: | 110-210mm |
---|---|---|---|
Stator OD: | ≤260mm | ppropriate Wire: | ทองแดงหรืออลูมิเนียมลวด |
ชีวิตของแม่พิมพ์: | สล็อต 1,000,000 | ระบบการขับเคลื่อน: | จำกัด(มหาชน) |
สี: | สีส้ม / ขาว | เกรดอัตโนมัติ: | Seim อัตโนมัติ |
แสงสูง: | มอเตอร์คดเคี้ยวอัตโนมัติ,อุปกรณ์ม้วนยนต์ |

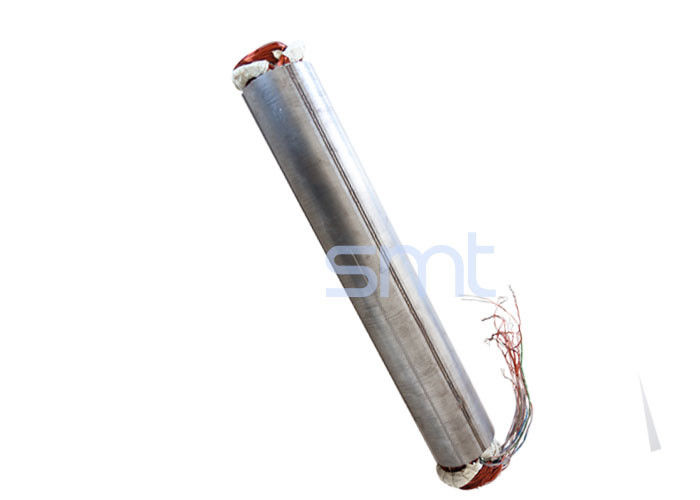

ปั๊มมอเตอร์เครื่องประกอบสเตเตอร์มีใช้กันอย่างแพร่หลายในการผลิตปั๊มน้ำลึก stators ซึ่งมีขนาดใหญ่และน้ำหนักหนัก ในระหว่างการผลิตต้องใช้เวลานานในการผลิตโดย maunal เครื่องของเราสามารถแก้ปัญหานี้ได้อย่างมีประสิทธิภาพและเพิ่มประสิทธิภาพในการทำงาน
สายการผลิต stator นี้มีหลายเครื่องเช่นเครื่องใส่กระดาษเครื่องขดลวดขดลวดขดลวดเครื่องใส่เครื่องเตรียมลิ่มและเครื่องขึ้นรูป แต่ละเครื่องในสายการผลิต stator นี้เป็นแบบสแตนด์อะโลนในขณะเดียวกันก็สามารถเชื่อมต่อกับสายพานลำเลียงได้
2. ขั้นตอนการทำงานจะเป็นดังนี้
การใส่กระดาษ Stator ---- ขดลวดม้วน --- การเตรียมลิ่ม - ขดลวดแทรก ---- ขดลวดรูป ---- สุดท้ายการขึ้นรูป
ใช้กระดาษแทรก Stator ใส่กระดาษลงในช่องสเตเตอร์ กระบวนการขึ้นรูปการใส่และการตัดกระดาษทั้งหมดทำด้วยเครื่องจักร แม่พิมพ์ขึ้นรูปสามารถปรับได้ตามขนาดสเตเตอร์ที่แตกต่างกัน
พารามิเตอร์ทางเทคนิคหลักของเครื่องใส่กระดาษ stator
รหัส Stator: φ70-φ250
ความสูง Stator: 80-300 มม
Stator OD: ≤ 300 มม
ความสูงของขอบพับ: 2-4 มม. / 4-7 มม
ความหนาของกระดาษฉนวน: 0.188 ~ 0.35 มม
เวลาเจาะ: 1.2 S / สล็อต
กำลังไฟ: 380V 50 / 60HZ 1.5KW
ขนาด: 1600 * 1420 * 1600 มม
น้ำหนัก: 450 กิโลกรัม
เครื่องขดลวดขดลวดสเตเตอร์สามารถขดลวดลมเข้าไปในรูปคดเคี้ยวได้ โหมดการกวาดล้างเช่นการข้ามอัตโนมัติการตัดอัตโนมัติและการจัดทำดัชนีอัตโนมัติอาจเสร็จสมบูรณ์ในเวลาต่อเนื่องพารามิเตอร์สามารถตั้งค่าในส่วนติดต่อผู้ใช้แบบมนุษย์
เครื่องเจียระไนและเครื่องตัดมีความเหมาะสมสำหรับตัวขั้วที่ต้องใส่ลิ่ม มันแผ่วเบาตัด wedge ตามความยาวที่กำหนดไว้ล่วงหน้าแล้วมันจะทำขั้นตอนการขึ้นรูป สามารถปรับความยาวของการตัดและการขึ้นรูปได้

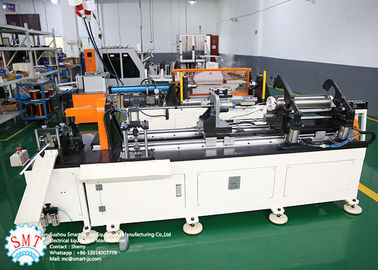

เครื่องใส่ขดลวดชนิดนี้สามารถใส่ขดลวดและลิ่มหรือขดลวดและมัดในช่วงกลางของช่องเสียบเข้ากับสเตเตอร์ได้ตลอดเวลา เครื่องทุกเครื่องที่เราจ่ายให้เป็นตัวเลือกในการตั้งโปรแกรมสำหรับพารามิเตอร์สเตเตอร์ มี โครงสร้างตามแนวนอนและใช้มอเตอร์เซอร์โวมอเตอร์ AC และไดรฟ์ระบบองค์ประกอบของมิตซูบิชิ มันถูกควบคุมโดย PLC และติดตั้งอุปกรณ์ให้อาหารอัตโนมัติแบบแกน X และ Y มันสามารถแทรกขดลวดและลิ่มลงในช่อง stator พร้อมกันโดยอัตโนมัติ
เครื่องขึ้นรูปเหมาะสำหรับ stator ไฟฟ้าขนาดใหญ่ stator ยาวสแต็คยาว ( stator ปั๊ม ลึก ) หรือ stator ขนาดใหญ่อื่น ๆ เป็นประเภทแนวนอนที่มีแถบเลื่อนอัตโนมัติ Stator สามารถเคลื่อนย้ายได้โดยการยกอุปกรณ์ การใช้เครื่องมือมีหลักการที่ยืดหยุ่นในการขยายตัวภายในการตัดด้านนอกและการขึ้นรูปขอบ ควบคุมโดย PLC พารามิเตอร์สามารถตั้งค่าได้ใน HMI
