| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SMT |
| ได้รับการรับรอง: | ISO9001/SGS/CE |
| หมายเลขรุ่น: | SMT-LR150 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
| เวลาการส่งมอบ: | 50-60 วันสำหรับ 1 ชุด |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 1 ชิ้น / 50-60 วัน |
| ชื่อ: | เครื่องม้วนขดลวดอัตโนมัติ PLC Displayer 0.2~1.0 MM เส้นผ่านศูนย์กลางลวด | ความเร็วลวด: | ≤2000r/นาที |
|---|---|---|---|
| หมายเลขการโอน: | 2 ชิ้น | เงื่อนไข: | ใหม่ |
| การรับประกัน: | 12 เดือน | หัวคดเคี้ยว: | 1 ชิ้น |
| ความสูงของกองสูงสุด: | ≤150มม | แอปพลิเคชัน: | การผลิตสเตเตอร์ |
| เกรดอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ | โอม: | ใช่ |
| แสงสูง: | เครื่องม้วนคอยล์พัดลมเพดาน,เครื่องม้วนพัดลมเพดาน,เครื่องม้วนคอยล์อัตโนมัติ PLC |
||

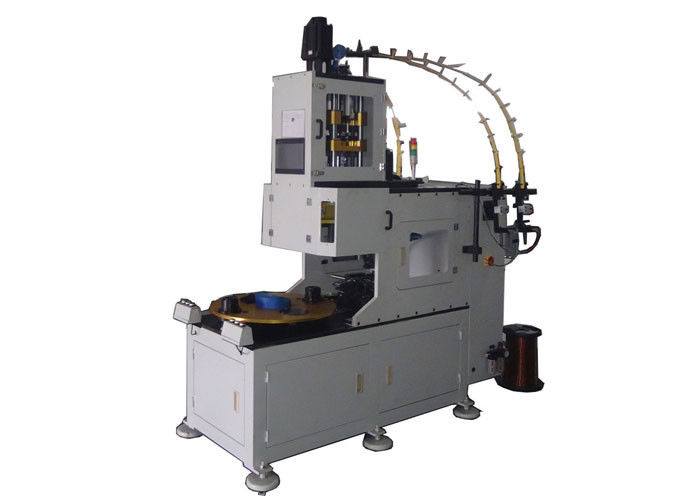

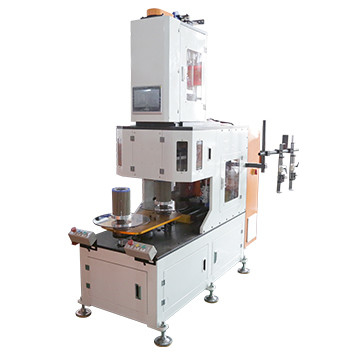

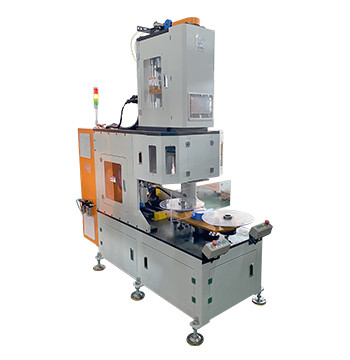

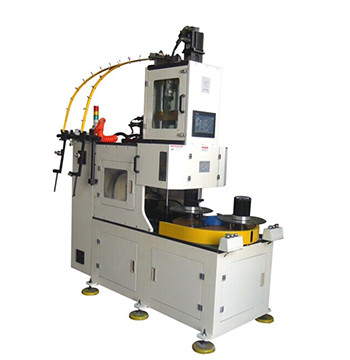

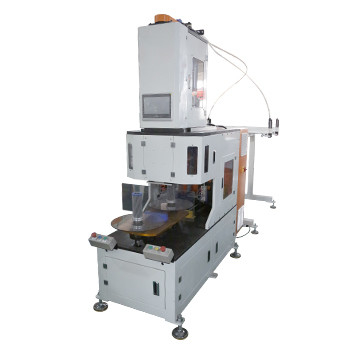

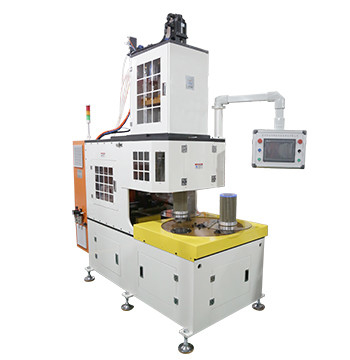

เครื่องม้วนขดลวดอัตโนมัติ PLC Displayer 0.2~1.0 MM เส้นผ่านศูนย์กลางลวด
เครื่องนี้ใช้เป็นหลักสำหรับขดลวดสเตเตอร์ 2 ขั้วสเตเตอร์หนึ่งตัวจะถูกไขลานในแต่ละรอบ ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตอย่างมาก การโหลดและถอดแม่พิมพ์โดยอัตโนมัติ เพื่อลดความเข้มของแรงงานประดิษฐ์กระบวนการไขลานสามารถรับรู้การแตะ (5 ครั้ง) ฟังก์ชั่นการหนีบจังหวะและมุมหมุนของจังหวะคันโยกฟลายฟอร์กสามารถปรับได้ในช่วงที่กำหนดตามความต้องการกรอบอลูมิเนียมทั้งหมด (การรักษาออกซิเดชั่น anodic) พร้อมการป้องกันอะคริลิกนำเข้าไฟฟ้าส่วนใหญ่ควบคุมโดย PLC, จอแสดงผล และตัวแปลงความถี่การตั้งค่าการแสดงผลที่ปลอดภัยและเชื่อถือได้
หน้าที่และคุณลักษณะหลักของเครื่อง
เดอะเครื่องม้วนขดลวดมอเตอร์ไฟฟ้าเป็นเครื่องม้วนแนวตั้งอัตโนมัติสองสถานี เครื่องเล่นแผ่นเสียงเป็นโครงสร้างสองสถานีใช้ระบบเซอร์โวเพื่อหมุนและถ่ายโอนดัชนี
สามารถพันขดลวดลมเข้ากับฟลายวีลที่มีลักษณะคล้ายส้อมได้อย่างแม่นยำ และถ่ายโอนขดลวดไปยังตัวแทรกคอยล์ได้อย่างง่ายดาย ด้วยประสิทธิภาพสูงและเอฟเฟกต์การพันที่ยอดเยี่ยม
แต่ละเครื่องพันขดลวดมีเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
เครื่องมือทั้งชุดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของขดลวดคือ ±1 รอบ
PLC สามารถตั้งค่าจำนวนรอบ ความเร็วการม้วน ความสูงของเครื่องมือจม ความเร็วการจมของเครื่องมือ และทิศทางการม้วน
แกน X และ Y ของตะขอลวดและเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายบริดจ์และสายตะกั่วได้
เครื่องมือจมใช้ระบบเซอร์โวจำนวนเซกเมนต์สูงสุดของเครื่องมือจมคือ 6
อนุญาตให้ขดลวดสองเส้นพร้อมกัน
และมาพร้อมกับฟังก์ชั่นการแสดงผลของการเลี้ยวแบบไดนามิก การเลี้ยวที่เกิดขึ้นจริง การเลี้ยวที่ตั้งไว้ สาเหตุความล้มเหลว และการตรวจสอบตำแหน่งด้วยตนเอง
ปราศจากความเสียหายของสารเคลือบฟันและลวดหักเมื่อลวดทองแดงหมด เครื่องจะหยุดโดยอัตโนมัติ
เดอะเครื่องม้วนขดลวดอัตโนมัติไม่มีการสั่นสะเทือนและเสียงรบกวนที่แตกต่างกัน
(1) ข้อมูลทางเทคนิคหลัก
| แบบอย่าง | LR150 |
| หัวคดเคี้ยว | 1 ชิ้น |
| เส้นผ่านศูนย์กลางลวด | 0.3-1.0มม |
| ความสูงของกอง | ≤150มม |
| ความเร็วในการขนถ่าย | ≤2000r/นาที |
| ความแม่นยำในการไขลาน | ±0เทิร์น |
| ความกดอากาศ | ≥0.6MPa |
| แหล่งจ่ายไฟ | 380V/50/60Hz 8Kw |
| ขั้นต่ำ | เครื่องม้วนขดลวดอัตโนมัติ 1 ชุด |
| การรับรอง | ISO9001:2008;เอสจีเอ |
(2) ใบสมัคร
เครื่องนี้เหมาะสำหรับขดลวด 2 ขั้ว 4 ขั้ว และ 6 ขั้ว
(3) ฟังก์ชันและคุณลักษณะหลักของเครื่อง
เครื่องมือไขลาน: แต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
เครื่องมือทั้งชุดสามารถเปลี่ยนได้และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงเป็นโครงสร้างสองสถานีใช้ระบบเซอร์โวเพื่อหมุนและถ่ายโอนดัชนี
อนุญาตให้ขดลวดสามเส้นพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของขดลวดคือ ±1 รอบ
สามารถตั้งความเร็วรอบการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่แตกต่างกัน
ปราศจากความเสียหายของสารเคลือบฟันและลวดหักเมื่อลวดทองแดงหมด เครื่องจะหยุดโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนรอบ ความเร็วการม้วน ความสูงของเครื่องมือจม ความเร็วการจมของเครื่องมือ และทิศทางการม้วน
แกน X และ Y ของตะขอลวดและเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายบริดจ์และสายตะกั่วได้
เครื่องมือจมใช้ระบบเซอร์โวจำนวนเซกเมนต์สูงสุดของเครื่องมือจมคือ 6
(4) โปรไฟล์ OEM/ODM
ใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ นอกจากส่วนแบ่งตลาดใหญ่ในจีนแล้ว เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเราก็มีชื่อเสียงโด่งดัง ในหมู่ลูกค้าสำหรับความทนทาน ประสิทธิภาพที่วางใจได้ ราคาที่เหมาะสม และบริการหลังการขายที่ดี
(5) รายละเอียดสายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพและคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, มอเตอร์ DC, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการฉายภาพแบบครบวงจรแก่ลูกค้า รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ความชำนาญด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
