| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SMT |
| ได้รับการรับรอง: | ISO / SGS Audit |
| หมายเลขรุ่น: | SMT-DW350 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้อัดหรือตามความต้องการของคุณ |
| เวลาการส่งมอบ: | 45 - 83 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 1 ชิ้น / 45 - 82 วัน |
| ชื่อ: | Stator Lacing Machines เพื่อผลิตมอเตอร์ไฟฟ้า | ความสูงของกอง: | 100 - 260 มม. |
|---|---|---|---|
| พาวเวอร์ซัพพลาย: | 380v/50/60Hz 0.75kw | เกรดอัตโนมัติ: | กึ่งอัตโนมัติ |
| กำหนดเอง: | ใช่ | ประเภทงาน: | แนวนอน |
| พลังการปัก: | เซอร์โวมอเตอร์ | ความเร็ว: | 0.8s/วินาที |
| แสงสูง: | Coil Wire Binding Machine,เครื่องขดลวดอัตโนมัติสเตเตอร์ |
||

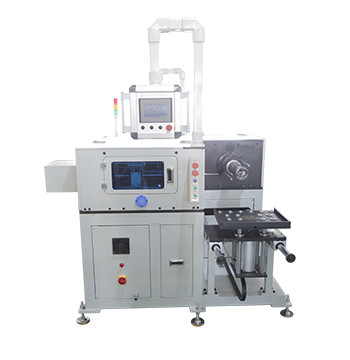

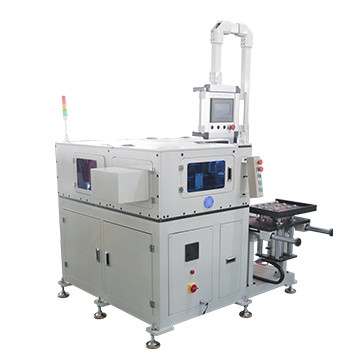

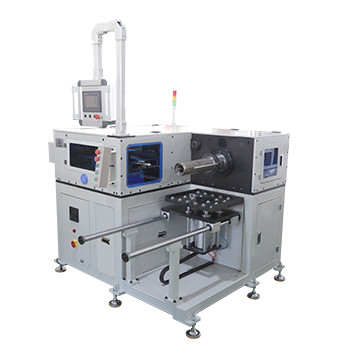

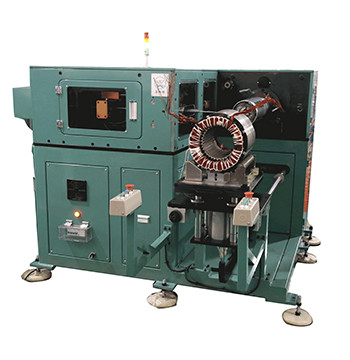

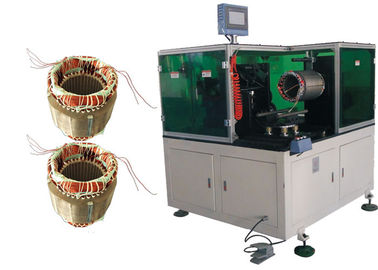

Stator Lacing Machines เพื่อผลิตมอเตอร์ไฟฟ้าของ Lacing Stator End Coils - DW350
เครื่องพันขดลวดสเตเตอร์นี้เหมาะสำหรับขดลวดสเตเตอร์เพื่อทำการปักอัตโนมัติ เครื่องแต่ละเครื่องถูกควบคุมด้วย PLC ด้วยไดรฟ์อินเวอร์เตอร์และสามารถตั้งโปรแกรมได้อย่างเต็มที่เพื่อให้เหมาะกับการกำหนดค่าสล็อตสเตเตอร์ที่แตกต่างกันประเภทการร้อยเชือก เช่น แบบสล๊อตแบบสล๊อตแบบสล๊อตแบบสล๊อต การร้อยแบบอินเตอร์คาล และการร้อยแบบแฟนซี สามารถทำได้โดยการตั้งค่าในส่วนต่อประสานระหว่างคนกับเครื่องจักรกระบวนการ wokring เช่น single-needle และ single-side auto lacing;การขยับเข็ม การเกี่ยว ทั้งหมดควบคุมโดยระบบเซอร์โวโหลดสเตเตอร์บนเครื่องพันขดลวดนี้ในแนวตั้ง
เครื่องนี้เหมาะสำหรับสเตเตอร์ที่ใช้ในอุตสาหกรรมมอเตอร์เหนี่ยวนำเครื่องผูกเชือกนี้ถูกนำไปใช้กับหลายขนาด เอาต์พุตต่ำ หรือการร้อยขดลวดสเตเตอร์ลีดเพิ่มเติม
(1) คำอธิบายทางเทคนิคหลัก
| แบบอย่าง | DW350 |
| รหัสสเตเตอร์ | 120-250mm |
| สเตเตอร์OD | 210-350mm |
| ความยาวแกน | 120-300mm |
| ความสูงของคอยล์โอเวอร์แฮง | 20-85mm |
| หมายเลขสล็อต | 24-60 |
| ความเร็วในการปัก | ประมาณ 0.7 วินาที/วินาที |
| พาวเวอร์ซัพพลาย | 380V/50/60Hz 7Kw |
| มิติ | (L)1550*(W)1350*(H)1500mm |
| ขั้นต่ำ | 1 ชุดเครื่องปักด้านเดียว |
(2) ข้อได้เปรียบ
เครื่องนี้ใช้ระบบขับเคลื่อนด้วยเซอร์โว การออกแบบการควบคุม CNC และโปรแกรม HIM
การทำดัชนีขับเคลื่อนโดยระบบเซอร์โวสามารถตั้งค่าโหมดการร้อยเชือกรองเท้าแบบต่างๆ ได้ เช่น การร้อยเชือกรองเท้า การร้อยเชือกรองเท้าแบบเว้นช่วง และการร้อยเชือกแบบแฟนซี
แกนหมุนหลักใช้ระบบควบคุมเซอร์โวสามารถตั้งค่าความเร็วในการหมุนได้
สองเข็มที่ขับเคลื่อนด้วยลูกไม้บนและล่างของระบบเซอร์โวพร้อมกัน
เครื่องสามารถป้อนด้ายและตัดด้ายได้โดยอัตโนมัติไม่จำเป็นต้องผูกปม
การเปลี่ยนเครื่องมือทำได้รวดเร็วและสะดวกช่วงความยาวกองสเตเตอร์คือ 50-130 มม.
สามารถตั้งค่าความตึงของการปักได้
กำลังการผลิต ≤1วินาที/ช่อง
ควรจะไม่มีลวดทองแดงสแน็ปและลวดเคลือบหัก
อัตราวุฒิการศึกษาเบื้องต้น ≥98.5% หลังจากทำใหม่ อัตรา ≥99.5%
เครื่องของเขาใช้ระบบป้องกันตะแกรงนิรภัยผู้ประกอบการต้องยืนเมื่อใช้งาน
เครื่องจักรใช้ปุ่มสตาร์ทสองมือพร้อมกันเพื่อความปลอดภัย
(3) ลักษณะหลักของเครื่อง
1. ปรับ PLC อุตสาหกรรม ส่วนต่อประสานระหว่างมนุษย์กับคอมพิวเตอร์ และการออกแบบโครงสร้างเฟรมแนวนอน เครื่องระบบเซอร์โวควบคุมการปักได้อย่างแม่นยำ
2. วิธีการร้อยเชือกแบบต่างๆ เช่น การปักแบบ slot-by-slot การร้อยแบบตามช่วงเวลา และการร้อยเชือกแบบแฟนซี สามารถตั้งโปรแกรมได้
3. เครื่องนี้เหมาะสำหรับสเตเตอร์ขนาดใหญ่ที่มีขดลวดแขวนสูง
4. เครื่องมือสามารถเคลื่อนย้ายได้และสะดวกสำหรับการโหลดและขนถ่ายของสเตเตอร์อย่างรวดเร็วจึงช่วยลดความแข็งแรงของแรงงานได้อย่างมีประสิทธิภาพ
(4)OEM/ODM
บริษัทส่วนใหญ่ผลิตเครื่องจักรและอุปกรณ์ยานยนต์ผลิตภัณฑ์ของเราส่วนใหญ่ประกอบด้วยเครื่องม้วนอัตโนมัติ เครื่องผูกเชือก เครื่องสอด เครื่องขึ้นรูป เครื่องขึ้นรูป ฯลฯ เรานำเทคโนโลยีและกระบวนการขั้นสูงจากต่างประเทศและความมุ่งมั่นขององค์กรมาใช้เพื่อพัฒนากำลังการผลิตของโรงงานแบบอัตโนมัติเต็มรูปแบบด้วยระบบเครื่องกลไฟฟ้า ด้วยคุณภาพที่เสถียรที่สุดและการบริการลูกค้าที่จะได้รับ ความไว้วางใจที่ยิ่งใหญ่ที่สุด
เราอยู่ในแนวคิดการบริการที่ปลอดภัย เป็นมืออาชีพ และมีประสิทธิภาพของ "ภูมิปัญญาและมนุษยชาติที่มีต่อทิศทางของการพัฒนา เทคโนโลยี และโลกพร้อมกับความก้าวหน้า" เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าเพื่อสร้างอาชีพที่ยอดเยี่ยม
(5) โปรไฟล์สายการผลิต
ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์
(6) เกี่ยวกับ Suzhou Smart motor Equipment Manufacturing Co. , Ltd
Suzhou Smart motor Equipment Manufacturing Co. , Ltd เป็นหนึ่งในองค์กรหลักที่มีเทคโนโลยีสูงซึ่งเชี่ยวชาญในการออกแบบผลิตและจำหน่ายอุปกรณ์การผลิตมอเตอร์ในประเทศจีนปัจจุบันบริษัทมีพนักงานเกือบ 150 คน รวมถึงวิศวกรและช่างเทคนิคมากกว่า 30 คน ด้วยพื้นที่อาคารประมาณ 20,000 ตารางเมตร และอุปกรณ์การผลิตและทดสอบขั้นสูงหลายร้อยชุด
