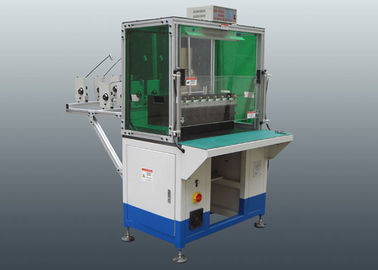

เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM

เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM

  • เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM
เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMT
ได้รับการรับรอง: ISO9001/SGS
หมายเลขรุ่น: SMT-DR08
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้อัดหรือเพียงแค่ทำตามความต้องการของคุณ
เวลาการส่งมอบ: 5 - 7 สัปดาห์
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 1 ชิ้น / 5 - 7 สัปดาห์
ติดต่อ
รายละเอียดสินค้า
ชื่อ: เครื่องม้วนขดลวดอัตโนมัติสำหรับมอเตอร์โรเตอร์และสเตเตอร์/ผลิตในประเทศจีน สี: สีขาว
ความเร็วในการโหลด: ≤1500r/นาที นักบิน: 200mm
หมายเลขโอน: 2-6 ชิ้น แหล่งจ่ายไฟ: 220v/50/60Hz 0.75Kw
น้ำหนัก: 850KG มิติ: (L)1500*(W)1200*(H)2100mm
หัวม้วน: 8 ชิ้น ความกดอากาศ: ≥0.45MPa
ระยะทางในการรับส่ง: ≥170mm
แสงสูง:

เครื่องม้วนขดลวดมอเตอร์ไฟฟ้า เครื่องม้วนพัดลมเพดาน เครื่องม้วนขดลวดอัตโนมัติ ODM

,

ceiling fan winding machine

,

Automatic Coil Winding Machine ODM

เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM SMT-DR08





(1) พารามิเตอร์ทางเทคนิคหลัก



แบบอย่าง DR08
เส้นผ่านศูนย์กลางลวด 0.08-0.8mm
ไม่มี - ความเร็วในการโหลด ≤3000r/นาที
หัวม้วน 8 ชิ้น
เส้นผ่านศูนย์กลางของกรอบ 20-120mm
ระยะการโอนสูงสุด ≤250mm
ความกดอากาศ ≥0.4MPa
พาวเวอร์ซัพพลาย 220V/50/60Hz 0.75Kw
น้ำหนัก 850kgs
มิติ (L)1500*(W)1200*(H)2100mm



(2)ขั้นตอนการทำงานของเครื่องนี้


ประมาณ 1000 ชิ้น/8 ชั่วโมง มันเป็นเพียงความคิดคร่าวๆ ขึ้นอยู่กับจำนวนช่องกระดองและจำนวนเทิร์น
โหลดกระดองบนรถรับส่งด้วยตนเอง กดปุ่ม START รถรับส่งจะส่งอาร์มาเจอร์ไปยังตำแหน่งม้วน และไขลานอัตโนมัติ การทำดัชนี และการตัดลวด หลังจากเสร็จสิ้น กระสวยจะนำอาร์เมเจอร์ที่เสร็จแล้วออกจากตำแหน่งที่คดเคี้ยว ผู้ดำเนินการจะยกเลิกการโหลดกระดองที่เสร็จแล้ว เสร็จไปหนึ่งรอบ

(3) หน้าที่หลักของเครื่องและลักษณะเฉพาะ


เครื่องมือไขลาน: เครื่องแต่ละเครื่องมีชุดเครื่องมือไขลานหนึ่งชุดและรูปแบบการม้วนแนวตั้งสามแบบ
สามารถเปลี่ยนชุดเครื่องมือทั้งหมดได้ และใช้เวลาประมาณ 15 นาที
เครื่องเล่นแผ่นเสียงมีโครงสร้างสองสถานีมันใช้ระบบเซอร์โวในการหมุนและรูปแบบการถ่ายโอนดัชนี
ปล่อยให้สามสายคดเคี้ยวพร้อมกัน
แกนหมุนหลักถูกควบคุมโดยเซอร์โวมอเตอร์ความแม่นยำของจำนวนการหมุนของคอยล์คือ ±1 รอบ
สามารถตั้งค่าความเร็วในการหมุนการทำงานได้เครื่องไม่มีการสั่นสะเทือนและเสียงรบกวนที่ชัดเจน
ปราศจากความเสียหายของเคลือบฟันและลวดสลิงเมื่อลวดทองแดงหมด เครื่องจะหยุดทำงานโดยอัตโนมัติ
PLC สามารถตั้งค่าจำนวนเลี้ยว, ความเร็วของขดลวด, ความสูงจมของเครื่องมือ, ความเร็วจมของเครื่องมือและทิศทางการคดเคี้ยว
แกน X และ Y ของ hooker และเครื่องตัดลวดใช้ระบบเซอร์โวสามารถปรับความยาวของสายสะพานและสายตะกั่วได้
Tooling sink ใช้ระบบเซอร์โวจำนวนเซ็กเมนต์สูงสุดของเครื่องมือจมคือ 6



(4)โปรไฟล์ OEM/ODM


การใช้ประโยชน์จากวิศวกรที่มีประสบการณ์ ผู้เชี่ยวชาญที่มีทักษะ อุปกรณ์ที่สมบูรณ์แบบ การควบคุมกระบวนการผลิตที่เข้มงวด และเครือข่ายบริการที่ครอบคลุม เราทุ่มเทเพื่อให้ลูกค้าของเราได้รับโซลูชันที่เหมาะสมที่สุดสำหรับการผลิตมอเตอร์ไฟฟ้าจนถึงตอนนี้ ยกเว้นส่วนแบ่งการตลาดที่ใหญ่ในจีน เราส่งออกเครื่องจักรไปยังประเทศต่างๆ ทั่วโลก เช่น สหรัฐอเมริกา อิตาลี ออสเตรเลีย อินเดีย บราซิล เม็กซิโก ตุรกี ไทย เวียดนาม อิหร่าน ฯลฯ และเครื่องจักรของเรามีชื่อเสียงโด่งดัง ในกลุ่มลูกค้า ทนทาน ประสิทธิภาพเชื่อถือได้ ราคาสมเหตุสมผล และบริการหลังการขายที่ดี



(5) โปรไฟล์สายการผลิต



ด้วยบริการที่ดี ทีมงานมืออาชีพ และคุณภาพที่เชื่อถือได้ SMT ให้บริการลูกค้าด้วยมอเตอร์ AC, DC motor, บริการให้คำปรึกษาด้านเทคนิคการผลิตมอเตอร์ BLDC และบริการการฉายภาพแบบเทิร์นคีย์ รวมถึงการประเมินต้นทุนมอเตอร์ ความรู้ด้านการผลิต การฝึกอบรมพนักงาน และโครงการเทิร์นคีย์ที่สมบูรณ์

เครื่องม้วนขดลวดอัตโนมัติสำหรับโรเตอร์และสเตเตอร์มอเตอร์ AC ODM/OEM 0

(6) เกี่ยวกับ Smart

Suzhou Smart Motor Equipment Manufacturing Co., Ltd. ก่อตั้งขึ้นในปี 2010 และ Alliance Automation (Suzhou) Ltd. ซึ่งเป็นบริษัทในเครือในประเทศจีนของ Alliance Winding Equipment, Inc. ก่อตั้งขึ้นในปี 2490 จากประสบการณ์ด้าน R&D และเทคโนโลยีของ AWE มานานหลายทศวรรษ Alliance รวมการออกแบบเทคโนโลยี การผลิต การจัดการและการตลาด เพื่อให้บรรลุข้อได้เปรียบที่สมบูรณ์และการพัฒนาร่วมกัน
ผลิตภัณฑ์ส่วนใหญ่จะใช้ในยานยนต์พลังงานใหม่ มอเตอร์เซอร์โว เครื่องกำเนิดไฟฟ้า มอเตอร์สามเฟส มอเตอร์ปั๊ม มอเตอร์คอมเพรสเซอร์ มอเตอร์เครื่องใช้ในครัวเรือน และมอเตอร์เหนี่ยวนำอื่น ๆในฐานะผู้นำระดับโลก เรามีข้อได้เปรียบที่ชัดเจนในด้านการประกอบสเตเตอร์และแกนโรเตอร์ ฉนวนช่อง ขดลวดอัตโนมัติ การใส่อัตโนมัติ การหลอมรวมอัตโนมัติ การเคลือบเรซินอัตโนมัติ และเทคโนโลยีการผลิตมอเตอร์อื่นๆ สำหรับขนาดและรูปร่างสล็อตของสเตเตอร์ที่แตกต่างกัน
